Produktnummer:
10044088
Herstellernummer:
70229-W800.Q0501
Hersteller:
LE70229-Leschhorn

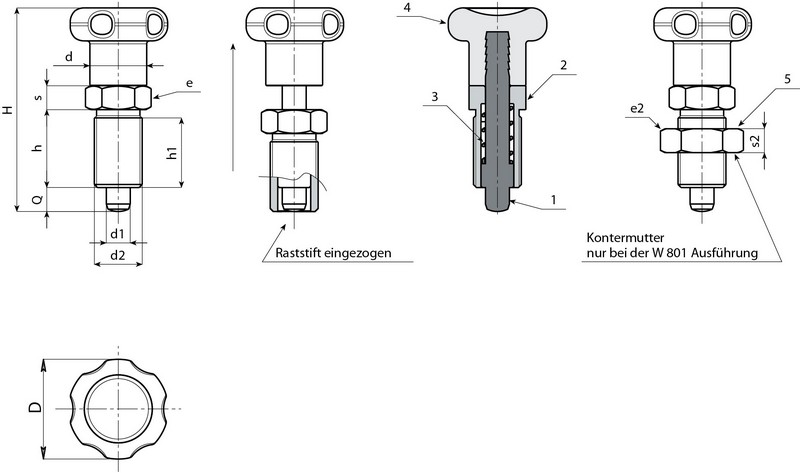

Leschhorn W800 Rastbolzen ohne Rastsperre D 22; H 45; d2 M10x1; d1 05; s 5;
D:
22
Gewicht [kg]:
0,018
H:
45
Q:
5
d (mm):
12
d1 -0,02 -0,04:
5
d2:
M10x1
e:
12
h:
17
h1:
15
s:
5
| Anzahl | Preis* |
|---|---|
| Bis 33 |
12,60 €
|
| Bis 46 |
11,34 €
|
| Bis 59 |
10,08 €
|
| Ab 60 |
8,82 €
|
Produktnummer:
10044088
LE W800 Rastbolzen ohne Rastsperre
Beschreibung
Rastbolzen W800 in der Form mit oder ohne Kontermutter, mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.
Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung auch axiale Kräfte aufnehmen können.
LE W800 Rastbolzen ohne Rastsperre, Kunststoff Knopf aus PA, Rastbolzen mit Sechskantbund aus schwarzoxyd Stahl.
Eigenschaften
| D: | 22 |
|---|---|
| Gewicht [kg]: | 0,018 |
| H: | 45 |
| Q: | 5 |
| d (mm): | 12 |
| d1 -0,02 -0,04: | 5 |
| d2: | M10x1 |
| e: | 12 |
| h: | 17 |
| h1: | 15 |
| s: | 5 |
Dokumente
1
| Variante | D | Gewicht [kg] | H | e | s | d (mm) | d1 -0,02 -0,04 | Q | d2 | h | h1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10044088 (70229-W800.Q0501) |
22 | 0,018 | 45 | 12 | 5 | 12 | 5 | 5 | M10x1 | 17 | 15 | ab 12,60 € |
|
10044089 (70229-W800.Q0601) |
27 | 0,031 | 54 | 14 | 6 | 14 | 6 | 6 | M12x1,5 | 20 | 18 | ab 13,33 € |
|
10044090 (70229-W800.Q0801) |
33 | 0,071 | 68 | 19 | 8 | 19 | 8 | 8 | M16x1,5 | 26 | 24 | ab 16,10 € |
|
10044091 (70229-W800.Q1001) |
33 | 0,123 | 79 | 22 | 10 | 19 | 10 | 10 | M20x1,5 | 33 | 31 | ab 23,73 € |
