Produktnummer:
10260009
Herstellernummer:
09155.32x16-ST
Hersteller:
LE70009-Leschhorn

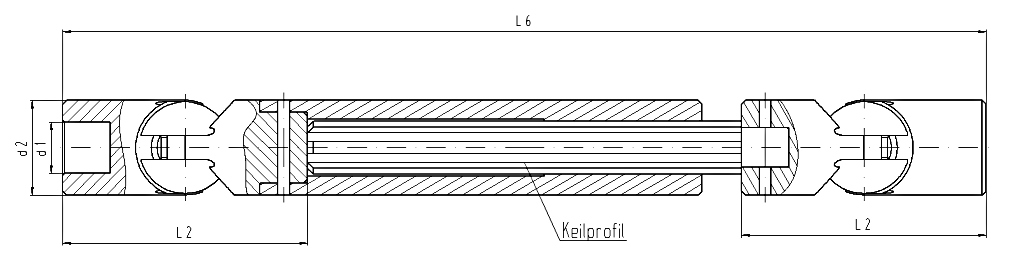

Leschhorn09155.32x16-ST ausziehbare Kugelgelenkwellen, d2= 32, d1= 16 mm, ohne Nut, geschlossene Länge = 340mm, X= 110mm, mit Kugelgelenke 09101
Auszuglänge mm (TR):
110
Bohrungskennzeichnung (BKZ):
0
Material:
Stahl
d1 H7:
16
l6 (mm):
340
Produktnummer:
10260009
LE 09155 Ausziehbare Kugelgelenkwellen
Beschreibung

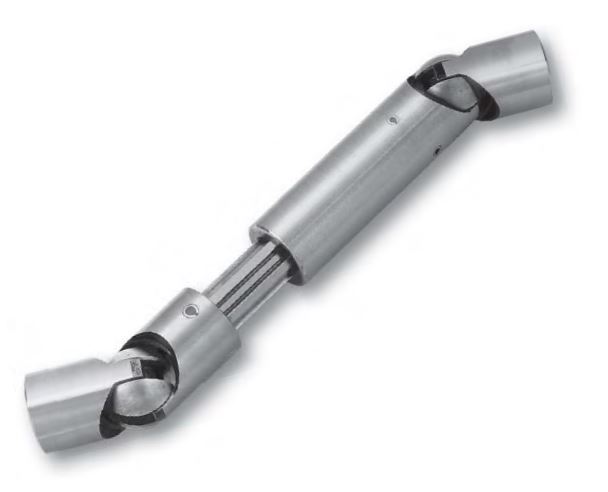

ausziehbare Kugelgelenkwellen mit Längsausgleich. Diese Gelenkwellen bestehen aus zwei Einfach Kugelgelenken Nr 09101 und einer Schiebehülse mit Keilwellenprofil. Die Gelenkwellen können in jeder gewünschten Länge geliefert werden.
Bohrungskennzeichnung (BKZ)
• 0: Bohrung ohne Nabennut,
• K: mit Nabennut DIN 6885
• V: mit Innenvierkant
Auswahlhilfen
Auf Grund ihrer gedrängten Abmessungen lassen sich Kugelgelenke besonders raumsparend einbauen. Die stabile Bauweise gestattet die Übertragung großer Kräfte. Die Höchstdrehzahl ist abhängig vom Arbeitswinkel, sollte jedoch 1.000 U/min nicht überschreiten. Der größte Arbeitswinkel ist für einfache Gelenke 35°. Bei Winkel über 15° sollten nur kleine Drehzahlen verwendet werden.
Die Kugelgelenke Nr. 09 101 - 09 106 können auch auf DRUCK beansprucht werden.
Zur Bestimmung der Gelenkgröße dienen die angegebenen Drehmomentkurven.
Die in den Tabellen angegebenen Werte sind bis zu einem Arbeitswinkel von 5° gültig.
Bei größeren Winkeln verringern sich die übertragbaren Drehmomente. Den Korrekturfaktor entnehmen Sie bitte dem Diagramm.
Die jeweiligen Bruchmomente finden Sie in den Maßtabellen.
Werkstoff: Einsatzstahl, Oberfläche: blank
Hinweis:
Weitere Oberflächenbehandlungen auf Anfrage.
Weitere Werkstoffe auf Anfrage.
Bohrungskennzeichnung (BKZ)
• 0: Bohrung ohne Nabennut,
• K: mit Nabennut DIN 6885
• V: mit Innenvierkant
Auswahlhilfen
Auf Grund ihrer gedrängten Abmessungen lassen sich Kugelgelenke besonders raumsparend einbauen. Die stabile Bauweise gestattet die Übertragung großer Kräfte. Die Höchstdrehzahl ist abhängig vom Arbeitswinkel, sollte jedoch 1.000 U/min nicht überschreiten. Der größte Arbeitswinkel ist für einfache Gelenke 35°. Bei Winkel über 15° sollten nur kleine Drehzahlen verwendet werden.
Die Kugelgelenke Nr. 09 101 - 09 106 können auch auf DRUCK beansprucht werden.
Zur Bestimmung der Gelenkgröße dienen die angegebenen Drehmomentkurven.
Die in den Tabellen angegebenen Werte sind bis zu einem Arbeitswinkel von 5° gültig.
Bei größeren Winkeln verringern sich die übertragbaren Drehmomente. Den Korrekturfaktor entnehmen Sie bitte dem Diagramm.
Die jeweiligen Bruchmomente finden Sie in den Maßtabellen.
Werkstoff: Einsatzstahl, Oberfläche: blank
Hinweis:
Weitere Oberflächenbehandlungen auf Anfrage.
Weitere Werkstoffe auf Anfrage.
Eigenschaften
| Auszuglänge mm (TR): | 110 |
|---|---|
| Bohrungskennzeichnung (BKZ): | 0 |
| Material: | Stahl |
| d1 H7: | 16 |
| d2: | 32 |
| l2 (mm): | 80 |
| l5 (mm): | 180 |
| l6 (mm): | 340 |
| Variante | Auszuglänge mm (TR) | Bohrungskennzeichnung (BKZ) | Material | d1 H7 | l6 (mm) | Preis |
|---|---|---|---|---|---|---|
|
10260018 (09155.80x50-ST) |
200 | 0 | Stahl | 50 | 780 | ab 1.068,99 € |
|
10260006 (09155.20x10-ST) |
80 | 0 | Stahl | 10 | 230 | ab 217,51 € |
|
10260007 (09155.24x12-ST) |
90 | 0 | Stahl | 12 | 260 | ab 223,66 € |
|
10260008 (09155.28x14-ST) |
100 | 0 | Stahl | 14 | 300 | ab 234,52 € |
|
10260010 (09155.36x18-ST) |
120 | 0 | Stahl | 18 | 380 | ab 239,32 € |
|
10260009 (09155.32x16-ST) |
110 | 0 | Stahl | 16 | 340 | ab 241,60 € |
|
10260011 (09155.40x20-ST) |
130 | 0 | Stahl | 20 | 420 | ab 301,96 € |
|
10260012 (09155.45x22-ST) |
140 | 0 | Stahl | 22 | 460 | ab 336,71 € |
|
10300506 (09155.20xK10-ST) |
80 | Keilnut beidseitig | Stahl | 10 | 230 | ab 345,81 € |
|
10260013 (09155.50x25-ST) |
150 | 0 | Stahl | 25 | 510 | ab 368,89 € |
|
10260014 (09155.55x30-ST) |
160 | 0 | Stahl | 30 | 540 | ab 441,57 € |
|
10260088 (09155.01-20X10-170-40-A2) |
40 | 0 | V2A | 10 | 170 | ab 450,82 € |
|
10260015 (09155.60x35-ST) |
170 | 0 | Stahl | 35 | 610 | ab 497,22 € |
|
10260070 (09155.02-24X12-170-40-A2) |
40 | 0 | V2A | 12 | 170 | ab 511,67 € |
|
10260074 (09155.01-20X10-230-80-A4) |
80 | 0 | V4A | 10 | 230 | ab 513,05 € |
|
10260071 (09155.01-20X10-170-60-A4) |
60 | 0 | V4A | 10 | 170 | ab 544,07 € |
|
10260063 (09155.60xK35-520-100-ST) |
100 | Keilnut beidseitig | Stahl | 35 | 520 | ab 667,64 € |
|
10260016 (09155.65x40-ST) |
180 | 0 | Stahl | 40 | 670 | ab 849,94 € |
|
10260017 (09155.70x45-ST) |
190 | 0 | Stahl | 45 | 720 | ab 939,61 € |
