Produktnummer:
10021973
Herstellernummer:
5000284
Hersteller:
Mahr Motion

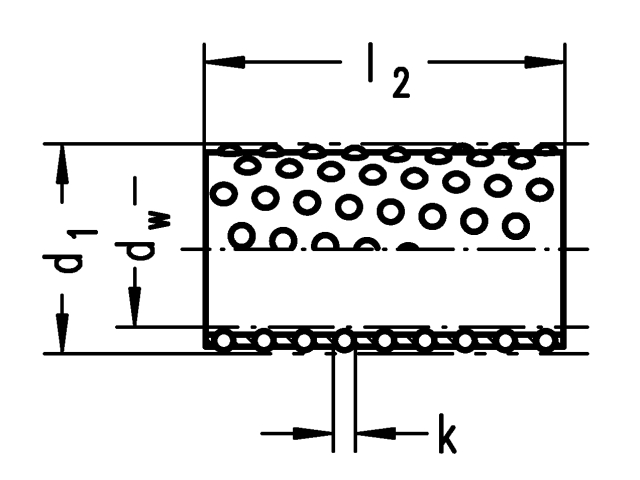

Mahr Motion 5000284 N502 dw = 22; d1 = 26; l2 = 50; k = 2; Kugeln = 152 STK; C = 550 N, Kugelkäfige aus Messing
d1:
26
dw:
22
l2 (mm):
50
Produktanfrage

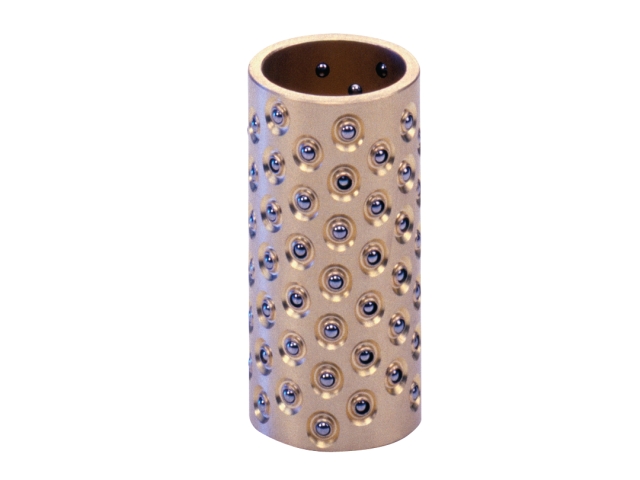

Mahr Typ N502, Kugelkäfige Mini-Reihe aus Messing
Beschreibung
Werkstoff
Käfig:
• Messing
• Dauergebrauchstemperatur max. 150°C
(Bei höheren Temperaturen bitten wir um Rückfrage.)
Kugeln:
• Niro-Wälzlagerstahl gehärtet X90 CrMoV 18 (1.4112)
• DIN 5401 bzw. ISO 3290 Grade 5 Sorte P0
Käfig:
• Messing
• Dauergebrauchstemperatur max. 150°C
(Bei höheren Temperaturen bitten wir um Rückfrage.)
Kugeln:
• Niro-Wälzlagerstahl gehärtet X90 CrMoV 18 (1.4112)
• DIN 5401 bzw. ISO 3290 Grade 5 Sorte P0
Eigenschaften
| Kugelanzahl: | 152 |
|---|---|
| c: | 550 |
| d1: | 26 |
| dw: | 22 |
| k: | 2 |
| l2 (mm): | 50 |
Dokumente
1
| Variante | d1 | dw | l2 (mm) | Preis |
|---|---|---|---|---|
|
10021930 (5000241) |
5 | 3 | 12,5 | Auf Anfrage |
|
10021931 (5000242) |
5 | 3 | 15 | Auf Anfrage |
|
10021932 (5000243) |
5 | 3 | 20 | Auf Anfrage |
|
10021933 (5000244) |
6 | 4 | 10 | Auf Anfrage |
|
10021934 (5000245) |
6 | 4 | 15 | Auf Anfrage |
|
10021935 (5000246) |
6 | 4 | 20 | Auf Anfrage |
|
10021936 (5000247) |
6 | 4 | 25 | Auf Anfrage |
|
10021937 (5000248) |
7 | 5 | 10 | Auf Anfrage |
|
10021938 (5000249) |
7 | 5 | 15 | Auf Anfrage |
|
10021939 (5000250) |
7 | 5 | 20 | Auf Anfrage |
|
10021940 (5000251) |
7 | 5 | 30 | Auf Anfrage |
|
10021941 (5000252) |
8 | 6 | 10 | Auf Anfrage |
|
10021942 (5000253) |
8 | 6 | 15 | Auf Anfrage |
|
10021943 (5000254) |
8 | 6 | 20 | Auf Anfrage |
|
10021944 (5000255) |
8 | 6 | 25 | Auf Anfrage |
|
10021945 (5000256) |
8 | 6 | 35 | Auf Anfrage |
|
10021946 (5000257) |
10 | 8 | 15 | Auf Anfrage |
|
10021947 (5000258) |
10 | 8 | 20 | Auf Anfrage |
|
10021948 (5000259) |
10 | 8 | 25 | Auf Anfrage |
|
10021949 (5000260) |
10 | 8 | 30 | Auf Anfrage |
|
10021950 (5000261) |
10 | 8 | 40 | Auf Anfrage |
|
10021951 (5000262) |
13 | 10 | 20 | Auf Anfrage |
|
10021952 (5000263) |
13 | 10 | 30 | Auf Anfrage |
|
10021953 (5000264) |
13 | 10 | 40 | Auf Anfrage |
|
10021954 (5000265) |
13 | 10 | 50 | Auf Anfrage |
|
10021955 (5000266) |
15 | 12 | 20 | Auf Anfrage |
|
10021956 (5000267) |
15 | 12 | 30 | Auf Anfrage |
|
10021957 (5000268) |
15 | 12 | 40 | Auf Anfrage |
|
10021958 (5000269) |
15 | 12 | 50 | Auf Anfrage |
|
10021959 (5000270) |
17 | 14 | 20 | Auf Anfrage |
|
10021960 (5000271) |
17 | 14 | 30 | Auf Anfrage |
|
10021961 (5000272) |
17 | 14 | 40 | Auf Anfrage |
|
10021962 (5000273) |
20 | 16 | 30 | Auf Anfrage |
|
10021963 (5000274) |
20 | 16 | 40 | Auf Anfrage |
|
10021964 (5000275) |
20 | 16 | 50 | Auf Anfrage |
|
10021965 (5000276) |
22 | 18 | 30 | Auf Anfrage |
|
10021966 (5000277) |
22 | 18 | 40 | Auf Anfrage |
|
10021967 (5000278) |
22 | 18 | 50 | Auf Anfrage |
|
10021968 (5000279) |
24 | 20 | 30 | Auf Anfrage |
|
10021969 (5000280) |
24 | 20 | 40 | Auf Anfrage |
|
10021970 (5000281) |
24 | 20 | 50 | Auf Anfrage |
|
10021971 (5000282) |
24 | 20 | 60 | Auf Anfrage |
|
10021972 (5000283) |
26 | 22 | 40 | Auf Anfrage |
|
10021973 (5000284) |
26 | 22 | 50 | Auf Anfrage |
|
10021974 (5000285) |
26 | 22 | 60 | Auf Anfrage |
|
10021975 (5000236) |
4,1 | 2,5 | 10 | Auf Anfrage |
|
10021976 (5000237) |
4,1 | 2,5 | 12,5 | Auf Anfrage |
|
10021977 (5000238) |
4,1 | 2,5 | 15 | Auf Anfrage |
|
10021978 (5000240) |
5 | 3 | 10 | Auf Anfrage |
