Mahr Motion 5003024 N552 dw = 4; dB = 8; l1 = 15; d1 = 6; l3 = 13, Führungsbuchse geschlossen mit Anlaufscheibe, ACHTUNG! NUR IN KOMBINATION MIT MIN. EINEM KUGELKÄFIG N500/N501/N502 LIEFERBAR!! EINZELN KEINE LIEFERMÖGLICHKEIT!!
d1:
6
dB:
8
dw:
4
l1:
15
l3:
13
Produktnummer:
10021907

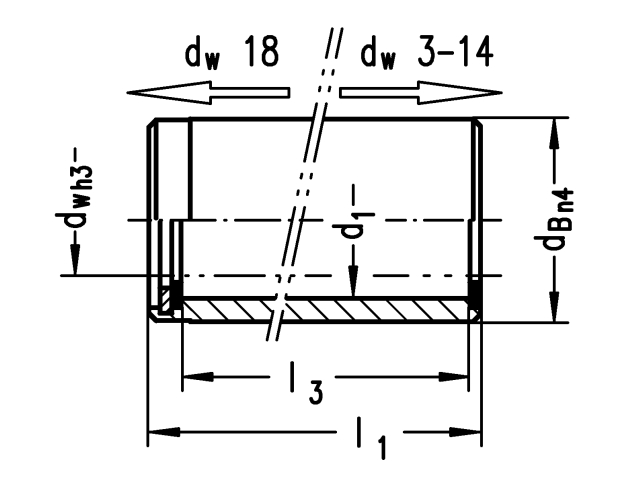

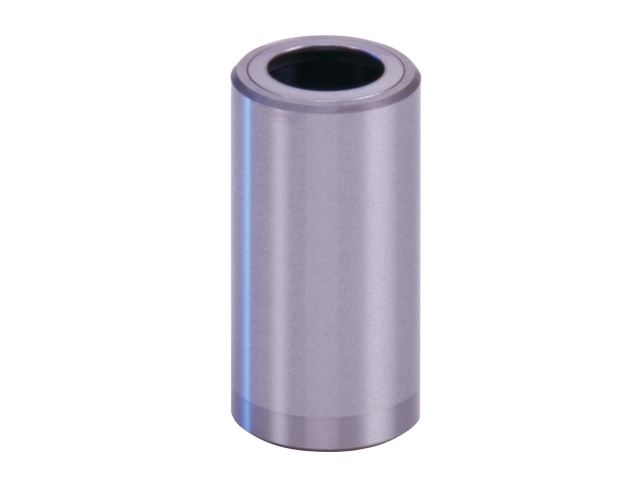

Mahr Typ N552, Mini-Reihe Führungsbuchsen geschlossen mit Anlaufscheibe
Beschreibung
Merkmale
• Beidseitig fest eingesetzte Anlaufscheiben, aus Stahl.
• Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil.
• Führungsdurchmesser d1 feinstgehont auf ISO-Toleranz IT 3, Rz 0,5 – 1,5 µm durchmesserabhängig.
• Rundheit innerhalb 1/3 ISO-IT 3.
• Zylindrizität innerhalb IT 1.
• Rundlauf einer unter Vorspannung geführten Welle innerhalb 0,0005 mm.
• Außendurchmesser dB n4 mit Rundlaufgenauigkeit innerhalb IT 4 zum Führungsdurchmesser d1 geschliffen, einseitig mit Voreinführung.
• Der maximale Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt: Hmax = 2 (l3-l2).
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505); sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
Bestell-Text Kugelführung bestehend aus:
Führungsbuchse N 552/dw/d1/l1 Best.-Nr. 5003 . . .
Kugelkäfig N 502/dw/d1/l2 Best.-Nr. 50002 ...
N502 – Kugelkäfig aus Messing – Mini Serie
WICHTIGER HINWEIS:
Diese geschlossenen Führungsbuchsen sind nur in Kombination mit mindestens einem Kugelkäfig N500 / N501 / N502 lieferbar, idealerweise in Verbindung mit einer passenden Führungswelle.
Eine Lieferung der Führungsbuchse als Einzelartikel ist nicht möglich.
• Beidseitig fest eingesetzte Anlaufscheiben, aus Stahl.
• Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil.
• Führungsdurchmesser d1 feinstgehont auf ISO-Toleranz IT 3, Rz 0,5 – 1,5 µm durchmesserabhängig.
• Rundheit innerhalb 1/3 ISO-IT 3.
• Zylindrizität innerhalb IT 1.
• Rundlauf einer unter Vorspannung geführten Welle innerhalb 0,0005 mm.
• Außendurchmesser dB n4 mit Rundlaufgenauigkeit innerhalb IT 4 zum Führungsdurchmesser d1 geschliffen, einseitig mit Voreinführung.
• Der maximale Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt: Hmax = 2 (l3-l2).
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505); sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
Bestell-Text Kugelführung bestehend aus:
Führungsbuchse N 552/dw/d1/l1 Best.-Nr. 5003 . . .
Kugelkäfig N 502/dw/d1/l2 Best.-Nr. 50002 ...
N502 – Kugelkäfig aus Messing – Mini Serie
WICHTIGER HINWEIS:
Diese geschlossenen Führungsbuchsen sind nur in Kombination mit mindestens einem Kugelkäfig N500 / N501 / N502 lieferbar, idealerweise in Verbindung mit einer passenden Führungswelle.
Eine Lieferung der Führungsbuchse als Einzelartikel ist nicht möglich.
Eigenschaften
| d1: | 6 |
|---|---|
| dB: | 8 |
| dw: | 4 |
| l1: | 15 |
| l3: | 13 |
Dokumente
1
| Variante | d1 | dB | dw | l1 | l3 | Preis |
|---|---|---|---|---|---|---|
|
10021904 (5003022) |
5 | 7 | 3 | 12,5 | 11 | ab 43,88 € |
|
10021907 (5003024) |
6 | 8 | 4 | 15 | 13 | ab 44,94 € |
|
10021905 (5003108) |
5 | 7 | 3 | 15 | 13 | ab 49,25 € |
|
10021909 (5003030) |
7 | 10 | 5 | 20 | 18 | ab 49,25 € |
|
10021911 (5003032) |
8 | 11 | 6 | 20 | 18 | ab 50,19 € |
|
10021906 (5003023) |
5 | 7 | 3 | 12,5 | 11 | ab 58,06 € |
|
10021913 (5003039) |
10 | 14 | 8 | 25 | 23 | ab 59,25 € |
|
10021908 (5003025) |
6 | 8 | 4 | 25 | 23 | ab 60,38 € |
|
10021919 (5003054) |
15 | 20 | 12 | 25 | 22 | ab 60,38 € |
|
10021923 (5003062) |
17 | 22 | 14 | 25 | 22 | ab 62,13 € |
|
10021910 (5003031) |
7 | 10 | 5 | 30 | 28 | ab 67,63 € |
|
10021916 (5003047) |
13 | 18 | 10 | 30 | 28 | ab 70,00 € |
|
10021912 (5003033) |
8 | 11 | 6 | 35 | 33 | ab 71,00 € |
|
10021920 (5003055) |
15 | 20 | 12 | 36 | 33 | ab 73,25 € |
|
10021914 (5003040) |
10 | 14 | 8 | 40 | 38 | ab 77,88 € |
|
10021924 (5003063) |
17 | 22 | 14 | 36 | 33 | ab 77,88 € |
|
10021917 (5003048) |
13 | 18 | 10 | 40 | 38 | ab 83,88 € |
|
10021927 (5003076) |
22 | 28 | 18 | 45 | 39 | ab 87,50 € |
|
10021921 (5003056) |
15 | 20 | 12 | 50 | 47 | ab 92,75 € |
|
10021925 (5003064) |
17 | 22 | 14 | 50 | 47 | ab 97,25 € |
|
10021928 (5003077) |
22 | 28 | 18 | 60 | 54 | ab 107,88 € |
|
10021915 (5003041) |
10 | 14 | 8 | 60 | 58 | ab 110,00 € |
|
10021918 (5003049) |
13 | 18 | 12 | 65 | 63 | ab 121,50 € |
|
10021922 (5003057) |
15 | 20 | 12 | 70 | 67 | ab 127,63 € |
|
10021926 (5003065) |
17 | 22 | 14 | 75 | 72 | ab 133,63 € |
|
10021929 (5003078) |
22 | 28 | 18 | 92 | 86 | ab 165,88 € |
