Produktnummer:
10021272
Herstellernummer:
5010030
Hersteller:
Mahr Motion
Mahr Motion 5010030 N400 dw = 14; l = 140; f = 3, Führungswellen
Typ:
N400
dw:
14
l:
140
Produktnummer:
10021272
Mahr DIN 9825 N400, N421, N423, N425, Führungswellen
Beschreibung

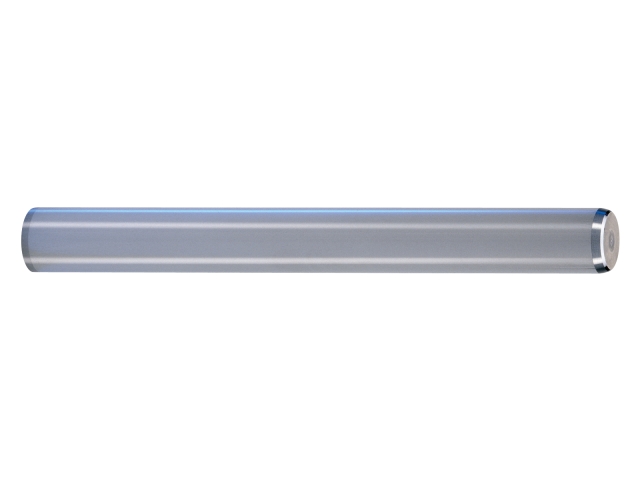

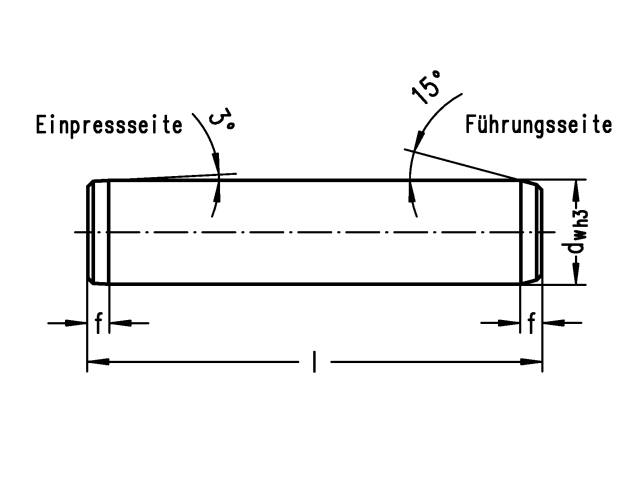

N 400 Führungswelle nach DIN 9825 (Ohne Gewinde)

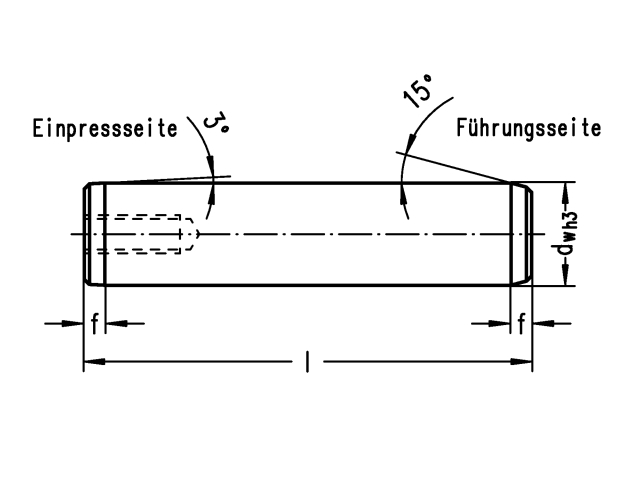

N 421 Führungswelle mit Innengewinde einpressseitig - !! AUSLAUFARTIKEL EOL !!

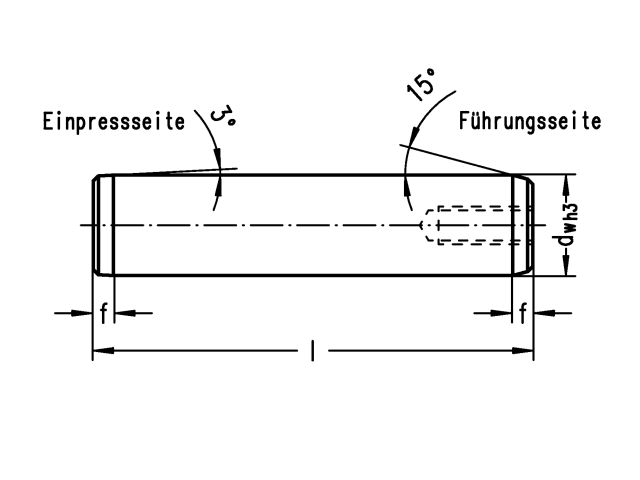

N 423 Führungswelle mit Innengewinde führungsseitig - !! AUSLAUFARTIKEL EOL !!

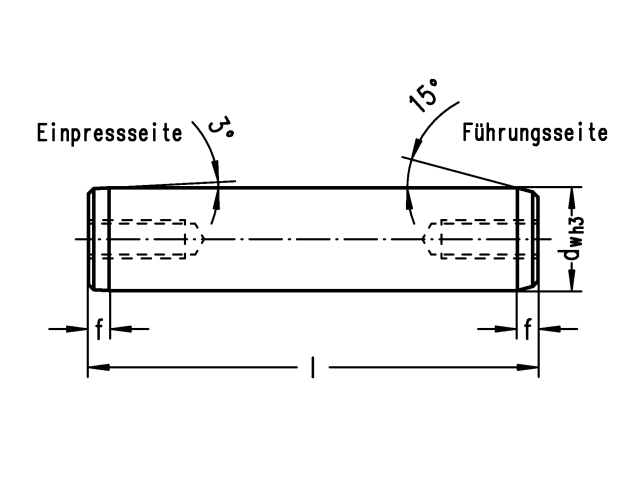

N 425 Führungswelle mit Innengewinde beidseitig
LE70035 Werkstoff
• Durchmesser dw = 2,5 - 6
Werkstoff X155 CrVMo 12 1 (1.2379)
Durchmesser dw = 8 - 40
Werkstoff 100 Cr 6 (1.3505) bzw.
16 MnCr 5 (1.7131)
oder vergleichbare Wälzlagerstähle
• Sorgfältig wärmebehandelt,
Härte HRC 60–64/HV 720–815
• Je nach Durchmesser Mindesthärtetiefe
0,8–1,5 mm
N 421 Führungswelle mit Innengewinde einpressseitig - !! AUSLAUFARTIKEL EOL !!
N 423 Führungswelle mit Innengewinde führungsseitig - !! AUSLAUFARTIKEL EOL !!
N 425 Führungswelle mit Innengewinde beidseitig
LE70035 Werkstoff
• Durchmesser dw = 2,5 - 6
Werkstoff X155 CrVMo 12 1 (1.2379)
Durchmesser dw = 8 - 40
Werkstoff 100 Cr 6 (1.3505) bzw.
16 MnCr 5 (1.7131)
oder vergleichbare Wälzlagerstähle
• Sorgfältig wärmebehandelt,
Härte HRC 60–64/HV 720–815
• Je nach Durchmesser Mindesthärtetiefe
0,8–1,5 mm
Eigenschaften
| Gewinde: | 0 |
|---|---|
| Gewindetiefe: | 0 |
| Typ: | N400 |
| dw: | 14 |
| f: | 3 |
| l: | 140 |
Dokumente
1
| Variante | Typ | dw | l | Preis |
|---|---|---|---|---|
|
10021225 (5010229) |
N400 | 3 | 30 | ab 17,13 € |
|
10021226 (5010218) |
N400 | 3 | 40 | ab 18,06 € |
|
10021229 (5010230) |
N400 | 4 | 50 | ab 18,75 € |
|
10021222 (5010238) |
N400 | 2,5 | 50 | ab 19,69 € |
|
10021233 (5010231) |
N400 | 5 | 50 | ab 20,19 € |
|
10021227 (5010219) |
N400 | 3 | 60 | ab 21,19 € |
|
10021237 (5010232) |
N400 | 6 | 60 | ab 21,19 € |
|
10021230 (5010004) |
N400 | 4 | 60 | ab 22,56 € |
|
10021234 (5010221) |
N400 | 5 | 60 | ab 22,56 € |
|
10021244 (5010233) |
N400 | 8 | 60 | ab 23,69 € |
|
10021238 (5010007) |
N400 | 6 | 80 | ab 24,69 € |
|
10021228 (5010220) |
N400 | 3 | 80 | ab 25,75 € |
|
10021231 (5010005) |
N400 | 4 | 80 | ab 25,75 € |
|
10021235 (5010222) |
N400 | 5 | 80 | ab 27,00 € |
|
10021245 (5010011) |
N400 | 8 | 80 | ab 27,00 € |
|
10021246 (5010234) |
N400 | 8 | 90 | ab 28,00 € |
|
10021220 (5010000) |
N400 | 2,5 | 30 | ab 28,75 € |
|
10021239 (5010008) |
N400 | 6 | 100 | ab 29,00 € |
|
10021247 (5010012) |
N400 | 8 | 100 | ab 29,00 € |
|
10021253 (5010235) |
N400 | 10 | 80 | ab 29,13 € |
|
10021261 (5010236) |
N400 | 12 | 80 | ab 29,13 € |
|
10021221 (5010001) |
N400 | 2,5 | 40 | ab 29,69 € |
|
10021223 (5010002) |
N400 | 2,5 | 60 | ab 30,06 € |
|
10021254 (5010016) |
N400 | 10 | 100 | ab 31,13 € |
|
10021262 (5010022) |
N400 | 12 | 100 | ab 31,13 € |
|
10021224 (5010003) |
N400 | 2,5 | 80 | ab 32,25 € |
|
10021236 (5010223) |
N400 | 5 | 100 | ab 32,38 € |
|
10021232 (5010006) |
N400 | 4 | 100 | ab 33,75 € |
|
10021255 (5010017) |
N400 | 10 | 125 | ab 34,69 € |
|
10021263 (5010023) |
N400 | 12 | 125 | ab 34,69 € |
|
10021248 (5010013) |
N400 | 8 | 125 | ab 35,63 € |
|
10021270 (5010028) |
N400 | 14 | 100 | ab 36,88 € |
|
10021280 (5010043) |
N400 | 16 | 100 | ab 36,88 € |
|
10021256 (5010018) |
N400 | 10 | 140 | ab 38,06 € |
|
10021264 (5010024) |
N400 | 12 | 140 | ab 38,06 € |
|
10021271 (5010029) |
N400 | 14 | 125 | ab 38,06 € |
|
10021276 (5010036) |
N400 | 15 | 125 | ab 38,06 € |
|
10021281 (5010044) |
N400 | 16 | 125 | ab 38,06 € |
|
10021240 (5010009) |
N400 | 6 | 125 | ab 39,00 € |
|
10021272 (5010030) |
N400 | 14 | 140 | ab 39,00 € |
|
10021282 (5010045) |
N400 | 16 | 140 | ab 39,00 € |
|
10021290 (5010051) |
N400 | 18 | 100 | ab 39,00 € |
|
10021297 (5010237) |
N400 | 20 | 110 | ab 40,06 € |
|
10021249 (5010014) |
N400 | 8 | 140 | ab 41,00 € |
|
10021273 (5010031) |
N400 | 14 | 160 | ab 41,00 € |
|
10021277 (5010038) |
N400 | 15 | 160 | ab 41,00 € |
|
10021283 (5010046) |
N400 | 16 | 160 | ab 41,00 € |
|
10021298 (5010074) |
N400 | 20 | 125 | ab 41,00 € |
|
10021291 (5010053) |
N400 | 18 | 140 | ab 42,13 € |
|
10021299 (5010075) |
N400 | 20 | 140 | ab 42,13 € |
|
10021257 (5010019) |
N400 | 10 | 160 | ab 44,50 € |
|
10021265 (5010025) |
N400 | 12 | 160 | ab 44,50 € |
|
10021292 (5010054) |
N400 | 18 | 160 | ab 44,50 € |
|
10021300 (5010076) |
N400 | 20 | 160 | ab 44,50 € |
|
10021274 (5010032) |
N400 | 14 | 180 | ab 45,50 € |
|
10021278 (5010039) |
N400 | 15 | 180 | ab 45,50 € |
|
10021284 (5010047) |
N400 | 16 | 180 | ab 45,50 € |
|
10021293 (5010056) |
N400 | 18 | 180 | ab 46,75 € |
|
10021301 (5010078) |
N400 | 20 | 180 | ab 46,75 € |
|
10021241 (5010207) |
N400 | 6 | 140 | ab 47,88 € |
|
10021250 (5010209) |
N400 | 8 | 160 | ab 51,00 € |
|
10021294 (5010058) |
N400 | 18 | 200 | ab 51,00 € |
|
10021302 (5010080) |
N400 | 20 | 200 | ab 51,00 € |
|
10021279 (5010040) |
N400 | 15 | 200 | ab 52,06 € |
|
10021285 (5010048) |
N400 | 16 | 200 | ab 52,06 € |
|
10021258 (5010020) |
N400 | 10 | 180 | ab 54,38 € |
|
10021266 (5010026) |
N400 | 12 | 180 | ab 54,38 € |
|
10021307 (5010099) |
N400 | 25 | 140 | ab 56,06 € |
|
10021308 (5010100) |
N400 | 25 | 150 | ab 60,31 € |
|
10021480 (5010832) |
N425 | 12 | 80 | ab 60,81 € |
|
10021275 (5010034) |
N400 | 14 | 220 | ab 61,13 € |
|
10021286 (5010049) |
N400 | 16 | 220 | ab 61,13 € |
|
10021242 (5010208) |
N400 | 6 | 160 | ab 62,13 € |
|
10021309 (5010101) |
N400 | 25 | 160 | ab 62,50 € |
|
10021481 (5010833) |
N425 | 12 | 100 | ab 62,88 € |
|
10021251 (5010210) |
N400 | 8 | 180 | ab 64,25 € |
|
10021259 (5010211) |
N400 | 10 | 200 | ab 65,38 € |
|
10021267 (5010212) |
N400 | 12 | 200 | ab 65,38 € |
|
10021482 (5010834) |
N425 | 12 | 125 | ab 66,38 € |
|
10021310 (5010103) |
N400 | 25 | 180 | ab 67,63 € |
|
10021295 (5010060) |
N400 | 18 | 250 | ab 67,75 € |
|
10021303 (5010082) |
N400 | 20 | 250 | ab 67,75 € |
|
10021489 (5010841) |
N425 | 14 | 100 | ab 68,63 € |
|
10021499 (5010851) |
N425 | 16 | 100 | ab 68,63 € |
|
10021483 (5010835) |
N425 | 12 | 140 | ab 69,75 € |
|
10021490 (5010842) |
N425 | 14 | 125 | ab 69,75 € |
|
10021495 (5010847) |
N425 | 15 | 125 | ab 69,75 € |
|
10021500 (5010852) |
N425 | 16 | 125 | ab 69,75 € |
|
10021491 (5010843) |
N425 | 14 | 140 | ab 70,63 € |
|
10021501 (5010853) |
N425 | 16 | 140 | ab 70,63 € |
|
10021509 (5010861) |
N425 | 18 | 100 | ab 70,63 € |
|
10021311 (5010105) |
N400 | 25 | 200 | ab 70,75 € |
|
10021516 (5010868) |
N425 | 20 | 110 | ab 71,63 € |
|
10021492 (5010844) |
N425 | 14 | 160 | ab 72,75 € |
|
10021496 (5010848) |
N425 | 15 | 160 | ab 72,75 € |
|
10021502 (5010854) |
N425 | 16 | 160 | ab 72,75 € |
|
10021517 (5010869) |
N425 | 20 | 125 | ab 72,75 € |
|
10021318 (5010129) |
N400 | 32 | 160 | ab 73,25 € |
|
10021510 (5010862) |
N425 | 18 | 140 | ab 73,88 € |
|
10021518 (5010870) |
N425 | 20 | 140 | ab 73,88 € |
|
10021484 (5010836) |
N425 | 12 | 160 | ab 76,13 € |
|
10021511 (5010863) |
N425 | 18 | 160 | ab 76,13 € |
|
10021519 (5010871) |
N425 | 20 | 160 | ab 76,13 € |
|
10021493 (5010845) |
N425 | 14 | 180 | ab 77,25 € |
|
10021497 (5010849) |
N425 | 15 | 180 | ab 77,25 € |
|
10021503 (5010855) |
N425 | 16 | 180 | ab 77,25 € |
|
10021252 (5010015) |
N400 | 8 | 200 | ab 77,88 € |
|
10021512 (5010864) |
N425 | 18 | 180 | ab 78,38 € |
|
10021520 (5010872) |
N425 | 20 | 180 | ab 78,38 € |
|
10021287 (5010214) |
N400 | 16 | 250 | ab 79,13 € |
|
10021312 (5010106) |
N400 | 25 | 220 | ab 79,38 € |
|
10021243 (5010010) |
N400 | 6 | 180 | ab 80,75 € |
|
10021513 (5010865) |
N425 | 18 | 200 | ab 82,63 € |
|
10021521 (5010873) |
N425 | 20 | 200 | ab 82,63 € |
|
10021319 (5010131) |
N400 | 32 | 180 | ab 82,88 € |
|
10021498 (5010850) |
N425 | 15 | 200 | ab 83,75 € |
|
10021504 (5010856) |
N425 | 16 | 200 | ab 83,75 € |
|
10021485 (5010837) |
N425 | 12 | 180 | ab 86,13 € |
|
10021494 (5010846) |
N425 | 14 | 220 | ab 92,88 € |
|
10021505 (5010857) |
N425 | 16 | 220 | ab 92,88 € |
|
10021296 (5010061) |
N400 | 18 | 300 | ab 93,25 € |
|
10021304 (5010083) |
N400 | 20 | 300 | ab 93,25 € |
|
10021320 (5010133) |
N400 | 32 | 200 | ab 94,25 € |
|
10021313 (5010107) |
N400 | 25 | 250 | ab 95,00 € |
|
10021526 (5010878) |
N425 | 25 | 140 | ab 95,00 € |
|
10021486 (5010838) |
N425 | 12 | 200 | ab 97,00 € |
|
10021527 (5010879) |
N425 | 25 | 150 | ab 99,13 € |
|
10021514 (5010866) |
N425 | 18 | 250 | ab 99,38 € |
|
10021522 (5010874) |
N425 | 20 | 250 | ab 99,38 € |
|
10021528 (5010880) |
N425 | 25 | 160 | ab 101,50 € |
|
10021326 (5010146) |
N400 | 40 | 180 | ab 105,13 € |
|
10021529 (5010881) |
N425 | 25 | 180 | ab 106,63 € |
|
10021260 (5010021) |
N400 | 10 | 250 | ab 107,50 € |
|
10021268 (5010213) |
N400 | 12 | 250 | ab 107,50 € |
|
10021530 (5010882) |
N425 | 25 | 200 | ab 109,75 € |
|
10021327 (5010148) |
N400 | 40 | 200 | ab 110,00 € |
|
10021506 (5010858) |
N425 | 16 | 250 | ab 110,75 € |
|
10021537 (5010889) |
N425 | 32 | 160 | ab 112,13 € |
|
10021328 (5010149) |
N400 | 40 | 220 | ab 116,25 € |
|
10021314 (5010108) |
N400 | 25 | 300 | ab 117,50 € |
|
10021531 (5010883) |
N425 | 25 | 220 | ab 118,25 € |
|
10021288 (5010215) |
N400 | 16 | 300 | ab 120,00 € |
|
10021538 (5010890) |
N425 | 32 | 180 | ab 121,88 € |
|
10021515 (5010867) |
N425 | 18 | 300 | ab 124,75 € |
|
10021523 (5010875) |
N425 | 20 | 300 | ab 124,75 € |
|
10021329 (5010150) |
N400 | 40 | 240 | ab 127,75 € |
|
10021305 (5010216) |
N400 | 20 | 350 | ab 130,13 € |
|
10021539 (5010891) |
N425 | 32 | 200 | ab 133,13 € |
|
10021330 (5010152) |
N400 | 40 | 260 | ab 133,75 € |
|
10021532 (5010884) |
N425 | 25 | 250 | ab 134,00 € |
|
10021545 (5010897) |
N425 | 40 | 180 | ab 144,13 € |
|
10021487 (5010839) |
N425 | 12 | 250 | ab 148,50 € |
|
10021546 (5010898) |
N425 | 40 | 200 | ab 148,88 € |
|
10021507 (5010859) |
N425 | 16 | 300 | ab 151,75 € |
|
10021315 (5010110) |
N400 | 25 | 350 | ab 153,25 € |
|
10021547 (5010899) |
N425 | 40 | 220 | ab 155,25 € |
|
10021533 (5010885) |
N425 | 25 | 300 | ab 156,38 € |
|
10021524 (5010876) |
N425 | 20 | 350 | ab 161,88 € |
|
10021321 (5010139) |
N400 | 32 | 300 | ab 164,00 € |
|
10021548 (5010900) |
N425 | 40 | 240 | ab 166,63 € |
|
10021269 (5010027) |
N400 | 12 | 300 | ab 166,88 € |
|
10021331 (5010154) |
N400 | 40 | 300 | ab 167,50 € |
|
10021306 (5010084) |
N400 | 20 | 400 | ab 171,13 € |
|
10021289 (5010050) |
N400 | 16 | 350 | ab 172,25 € |
|
10021549 (5010901) |
N425 | 40 | 260 | ab 172,63 € |
|
10021534 (5010886) |
N425 | 25 | 350 | ab 192,25 € |
|
10021322 (5010140) |
N400 | 32 | 350 | ab 196,88 € |
|
10021488 (5010840) |
N425 | 12 | 300 | ab 198,63 € |
|
10021316 (5010217) |
N400 | 25 | 400 | ab 199,00 € |
|
10021525 (5010877) |
N425 | 20 | 400 | ab 202,88 € |
|
10021540 (5010892) |
N425 | 32 | 300 | ab 203,00 € |
|
10021508 (5010860) |
N425 | 16 | 350 | ab 204,00 € |
|
10021550 (5010902) |
N425 | 40 | 300 | ab 206,50 € |
|
10021332 (5010155) |
N400 | 40 | 350 | ab 208,50 € |
|
10021323 (5010141) |
N400 | 32 | 400 | ab 232,00 € |
|
10021541 (5010893) |
N425 | 32 | 350 | ab 235,75 € |
|
10021535 (5010887) |
N425 | 25 | 400 | ab 237,88 € |
|
10021551 (5010903) |
N425 | 40 | 350 | ab 247,50 € |
|
10021317 (5010111) |
N400 | 25 | 500 | ab 247,75 € |
|
10021542 (5010894) |
N425 | 32 | 400 | ab 270,88 € |
|
10021536 (5010888) |
N425 | 25 | 500 | ab 286,75 € |
|
10021324 (5010142) |
N400 | 32 | 500 | ab 323,63 € |
|
10021333 (5010227) |
N400 | 40 | 450 | ab 328,88 € |
|
10021543 (5010895) |
N425 | 32 | 500 | ab 362,63 € |
|
10021552 (5010904) |
N425 | 40 | 450 | ab 367,75 € |
|
10021325 (5010143) |
N400 | 32 | 600 | ab 444,00 € |
|
10021544 (5010896) |
N425 | 32 | 600 | ab 482,88 € |
|
10218543 (5010179) |
N400 | 50 | 300 | Auf Anfrage |
|
10218544 (5010182) |
N400 | 50 | 300 | Auf Anfrage |
Produktgalerie überspringen
Ähnliche Produkte
Mahr Motion 5001003 N501 dw = 4; d1 = 7; l2 = 12; k = 1,5; Kugeln = 18 STK; C = 30 N, Kugelkäfige aus Messing
24,56 €
LE70035 Kugelkäfig mit Stahlkugeln angeordnet auf einer Schraubenlinie, dies ist optimal für Hub- und Drehbewegungen.Werkstoff Käfig:• Messing• Dauergebrauchstemperatur max. 150°C(Bei höheren Temperaturen bitten wir um Rückfrage)Kugeln:• Wälzlagerstahl gehärtet 100 Cr 6 (1.2067)• DIN 5401 bzw. ISO 3290 Grade 5 Sorte P0
Mahr Motion 5000241 N502 dw = 3; d1 = 5; l2 = 12,5; k = 1; Kugeln = 28 STK; C = 19 N, Kugelkäfige aus Messing
11,19 €
WerkstoffKäfig:• Messing• Dauergebrauchstemperatur max. 150°C(Bei höheren Temperaturen bitten wir um Rückfrage.)Kugeln:• Niro-Wälzlagerstahl gehärtet X90 CrMoV 18 (1.4112)• DIN 5401 bzw. ISO 3290 Grade 5 Sorte P0
Varianten ab 10,06 €
Mahr Motion 5001110 N511 dw = 12; d1 = 16; l2 = 40; k = 2; Kugeln = 132 STK; C = 670 N; f = 2,5 Kugelkäfige aus Messing mit Sicherungsring
44,56 €
WerkstoffKäfig:• Messing• Dauergebrauchstemperatur max. 150°C(Bei höheren Temperaturen bitten wir um Rückfrage)Kugeln:• Wälzlagerstahl gehärtet 100 Cr 6 (1.2067)• DIN 5401 bzw. ISO 3290 Grade 5 Sorte P0
Varianten ab 41,25 €
Mahr Motion 5002002 N550 dw = 4; dB = 10; l1 = 12; d1 = 7, Führungsbuchse
35,13 €
LE70035 Werkstoff: • Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
Varianten ab 0,00 €
Mahr Motion 5003027 N552 dw = 4; dB = 10; l1 = 20; d1 = 7; l3 = 18, Führungsbuchse geschlossen mit Anlaufscheibe, ACHTUNG! NUR IN KOMBINATION MIT MIN. EINEM KUGELKÄFIG N500//N501/N502 LIEFERBAR!! EINZELN KEINE LIEFERMÖGLICHKEIT!!
49,25 €
Der max. Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt. Hmax = 2 (l3 - l2). Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil, die Anlaufscheiben bilden eine funktionssichere Käfigbegrenzung.Werkstoff• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815• Anlaufscheiben aus StahlWählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):N500 – Kugelkäfig aus KunststoffN501 – Kugelkäfig aus MessingN502 – Kugelkäfig aus Messing – Mini SerieWICHTIGER HINWEIS:Diese geschlossenen Führungsbuchsen sind nur in Kombination mit mindestens einem Kugelkäfig N500 / N501 / N502 lieferbar, idealerweise in Verbindung mit einer passenden Führungswelle.Eine Lieferung der Führungsbuchse als Einzelartikel ist nicht möglich
Mahr Motion 5003022 N552 dw = 3; dB = 7; l1 = 12,5; d1 = 5; l3 = 11, Führungsbuchse geschlossen mit Anlaufscheibe, ACHTUNG! NUR IN KOMBINATION MIT MIN. EINEM KUGELKÄFIG N500/N501/N502 LIEFERBAR!! EINZELN KEINE LIEFERMÖGLICHKEIT!!
43,88 €
Merkmale • Beidseitig fest eingesetzte Anlaufscheiben, aus Stahl. • Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil. • Führungsdurchmesser d1 feinstgehont auf ISO-Toleranz IT 3, Rz 0,5 – 1,5 µm durchmesserabhängig. • Rundheit innerhalb 1/3 ISO-IT 3. • Zylindrizität innerhalb IT 1. • Rundlauf einer unter Vorspannung geführten Welle innerhalb 0,0005 mm. • Außendurchmesser dB n4 mit Rundlaufgenauigkeit innerhalb IT 4 zum Führungsdurchmesser d1 geschliffen, einseitig mit Voreinführung. • Der maximale Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt: Hmax = 2 (l3-l2). • Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505); sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815Bestell-Text Kugelführung bestehend aus: Führungsbuchse N 552/dw/d1/l1 Best.-Nr. 5003 . . .Kugelkäfig N 502/dw/d1/l2 Best.-Nr. 50002 ...N502 – Kugelkäfig aus Messing – Mini SerieWICHTIGER HINWEIS:Diese geschlossenen Führungsbuchsen sind nur in Kombination mit mindestens einem Kugelkäfig N500 / N501 / N502 lieferbar, idealerweise in Verbindung mit einer passenden Führungswelle.Eine Lieferung der Führungsbuchse als Einzelartikel ist nicht möglich.
Mahr Motion 5009039 N553 dw = 4; dB = 10; L = 26; l1 = 20; d1 = 7; l3 = 18, Führungsbuchse geschlossen mit Dichtring ACHTUNG! NUR IN KOMBINATION MIT MIN. EINEM KUGELKÄFIG N500/N501/N502 LIEFERBAR!! EINZELN KEINE LIEFERMÖGLICHKEIT!!
64,38 €
Werkstoff• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815• Anlaufscheiben aus Stahl• Dichtringe NBR–Kautschuk in Stahlhülse• Dauergebrauchstemperatur max. 100°CWählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):N500 – Kugelkäfig aus KunststoffN501 – Kugelkäfig aus MessingN502 – Kugelkäfig aus Messing – Mini Serie
Mahr Motion 5009006 N570 dw = 10; dB = 22; L = 70; l1 = 15; d1 = 51; l3 = 50; m = 6; n = 15, Führungsbuchse geschlossen mit Abstreifern
Werkstoff• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815• Anlaufscheiben aus Stahl• Abstreifer NBR–Kautschuk in Stahlhülse• Sicherungsringe DIN 471 Stahl• Dauergebrauchstemperatur max. 100°CWählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):N500 – Kugelkäfig aus KunststoffN501 – Kugelkäfig aus MessingN502 – Kugelkäfig aus Messing – Mini Serie
Auf Anfrage
