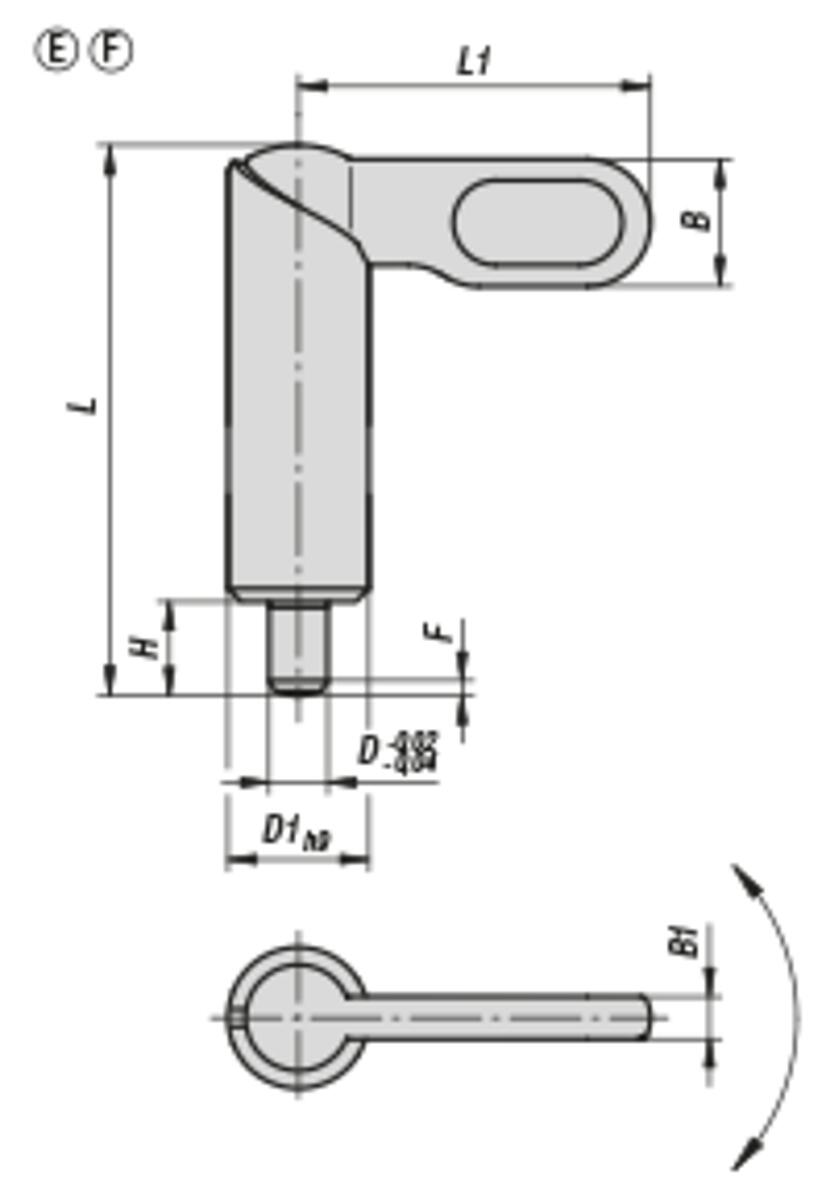

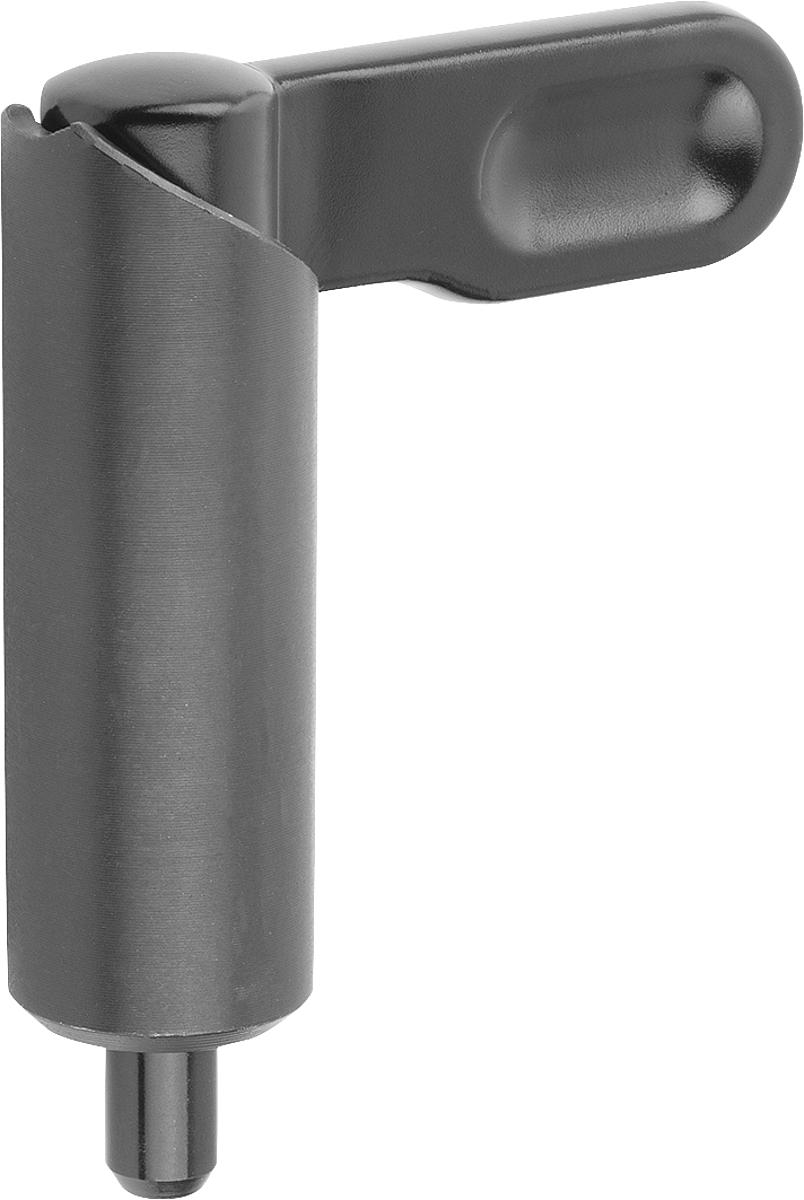

Norelem 03099-090616 SPERRRIEGEL FORM F, D=6, D1=16 GLATTE HÜLSE
B:
14,4
B1:
4,8
D:
6
D1:
16
F x 30°:
1,8
Federkraft Anfang F1 ca. N:
15
Federkraft Ende F2 ca. N:
35
Form:
F
H:
10
L:
60,4
L2:
40
Produktnummer:
10106936
NLM 03099 Sperrriegel
Beschreibung
Werkstoff:
Riegel 1.0503.
Raststift Stahl, Festigkeitsklasse 5.8.
Hülse 1.0403 schweißbar.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Bestellbeispiel:
nlm 03099-091220
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Riegel 1.0503.
Raststift Stahl, Festigkeitsklasse 5.8.
Hülse 1.0403 schweißbar.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Bestellbeispiel:
nlm 03099-091220
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Eigenschaften
| B: | 14,4 |
|---|---|
| B1: | 4,8 |
| D: | 6 |
| D1: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | F |
| F x 30°: | 1,8 |
| H: | 10 |
| L: | 60,4 |
| L2: | 40 |
Dokumente
1
| Variante | B | B1 | D | D1 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106918 (03099-080410) |
9 | 3 | 4 | 10 | 8 | 14 | E | 1 | 6 | 38 | 25 | ab 10,91 € |
|
10106919 (03099-080510) |
9 | 3 | 5 | 10 | 8 | 14 | E | 1,3 | 6 | 38 | 25 | ab 10,91 € |
|
10106920 (03099-080610) |
9 | 3 | 6 | 10 | 8 | 14 | E | 1,8 | 6 | 38 | 25 | ab 10,91 € |
|
10106921 (03099-080512) |
10,8 | 3,6 | 5 | 12 | 8 | 15 | E | 1,3 | 8 | 46,8 | 30 | ab 11,17 € |
|
10106922 (03099-080612) |
10,8 | 3,6 | 6 | 12 | 8 | 15 | E | 1,8 | 8 | 46,8 | 30 | ab 11,17 € |
|
10106923 (03099-080812) |
10,8 | 3,6 | 8 | 12 | 8 | 15 | E | 2,3 | 8 | 46,8 | 30 | ab 11,17 € |
|
10106930 (03099-090410) |
9 | 3 | 4 | 10 | 8 | 14 | F | 1 | 6 | 38 | 25 | ab 11,46 € |
|
10106931 (03099-090510) |
9 | 3 | 5 | 10 | 8 | 14 | F | 1,3 | 6 | 38 | 25 | ab 11,46 € |
|
10106932 (03099-090610) |
9 | 3 | 6 | 10 | 8 | 14 | F | 1,8 | 6 | 38 | 25 | ab 11,46 € |
|
10106933 (03099-090512) |
10,8 | 3,6 | 5 | 12 | 8 | 15 | F | 1,3 | 8 | 46,8 | 30 | ab 11,70 € |
|
10106934 (03099-090612) |
10,8 | 3,6 | 6 | 12 | 8 | 15 | F | 1,8 | 8 | 46,8 | 30 | ab 11,70 € |
|
10106935 (03099-090812) |
10,8 | 3,6 | 8 | 12 | 8 | 15 | F | 2,3 | 8 | 46,8 | 30 | ab 11,70 € |
|
10106924 (03099-080616) |
14,4 | 4,8 | 6 | 16 | 15 | 35 | E | 1,8 | 10 | 60,4 | 40 | ab 13,27 € |
|
10106925 (03099-080816) |
14,4 | 4,8 | 8 | 16 | 15 | 35 | E | 2,3 | 10 | 60,4 | 40 | ab 13,27 € |
|
10106926 (03099-081016) |
14,4 | 4,8 | 10 | 16 | 15 | 35 | E | 2,8 | 10 | 60,4 | 40 | ab 13,27 € |
|
10106936 (03099-090616) |
14,4 | 4,8 | 6 | 16 | 15 | 35 | F | 1,8 | 10 | 60,4 | 40 | ab 13,84 € |
|
10106937 (03099-090816) |
14,4 | 4,8 | 8 | 16 | 15 | 35 | F | 2,3 | 10 | 60,4 | 40 | ab 13,84 € |
|
10106938 (03099-091016) |
14,4 | 4,8 | 10 | 16 | 15 | 35 | F | 2,8 | 10 | 60,4 | 40 | ab 13,84 € |
|
10106927 (03099-080820) |
18 | 6 | 8 | 20 | 20 | 60 | E | 2,3 | 12 | 70 | 50 | ab 15,21 € |
|
10106928 (03099-081020) |
18 | 6 | 10 | 20 | 20 | 60 | E | 2,8 | 12 | 70 | 50 | ab 15,21 € |
|
10106929 (03099-081220) |
18 | 6 | 12 | 20 | 20 | 60 | E | 3 | 12 | 70 | 50 | ab 15,21 € |
|
10106939 (03099-090820) |
18 | 6 | 8 | 20 | 20 | 60 | F | 2,3 | 12 | 70 | 50 | ab 16,04 € |
|
10106940 (03099-091020) |
18 | 6 | 10 | 20 | 20 | 60 | F | 2,8 | 12 | 70 | 50 | ab 16,04 € |
|
10106941 (03099-091220) |
18 | 6 | 12 | 20 | 20 | 60 | F | 3 | 12 | 70 | 50 | ab 16,04 € |
