Produktnummer:
10106894
Herstellernummer:
03099-1050616
Hersteller:
Norelem

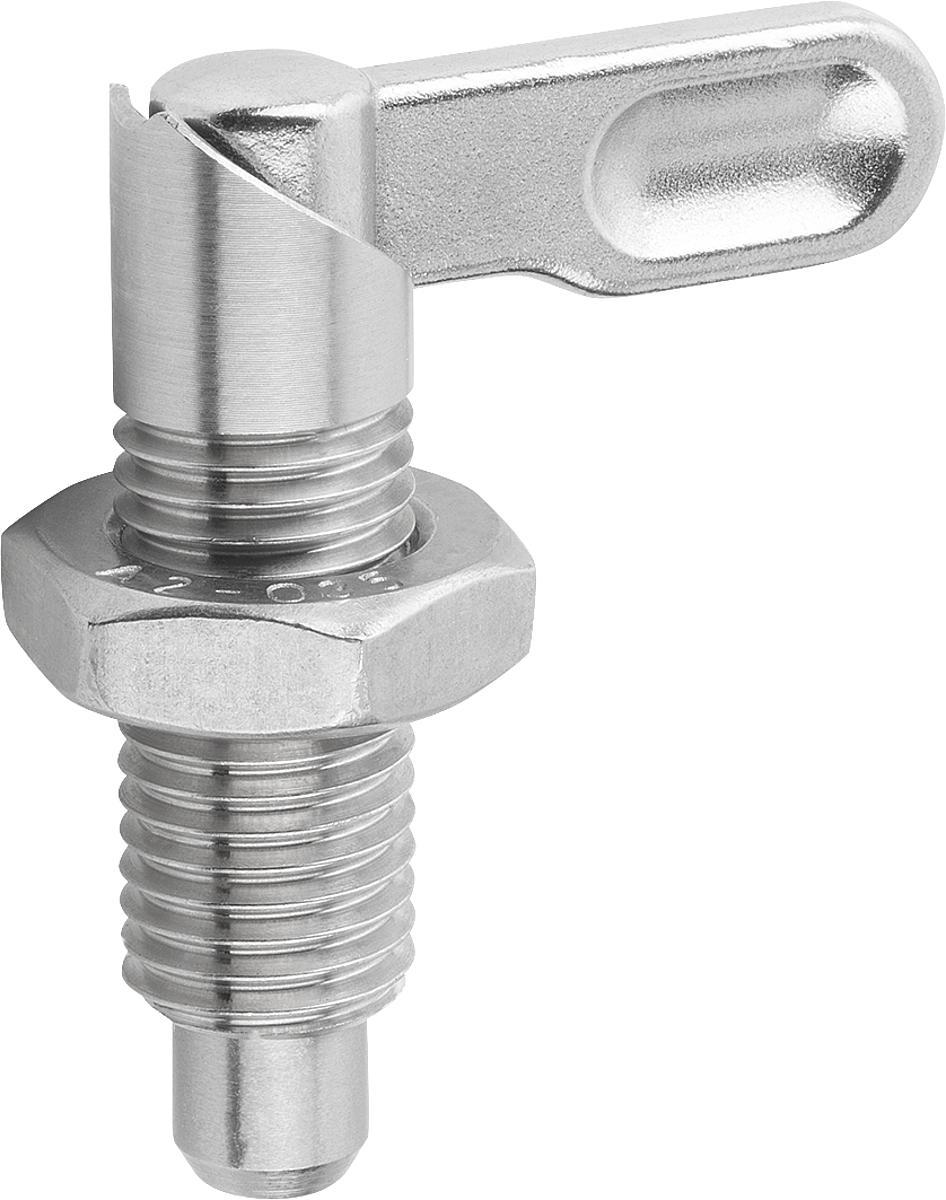

Norelem 03099-1050616 SPERRRIEGEL FORM B EDELSTAHL, D=6, D1=M16 MIT MUT
D:
6
D1:
M16
Produktnummer:
10106894
NLM 03099_B Sperrriegel Edelstahl Form B
Beschreibung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Edelstahl 1.4305.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

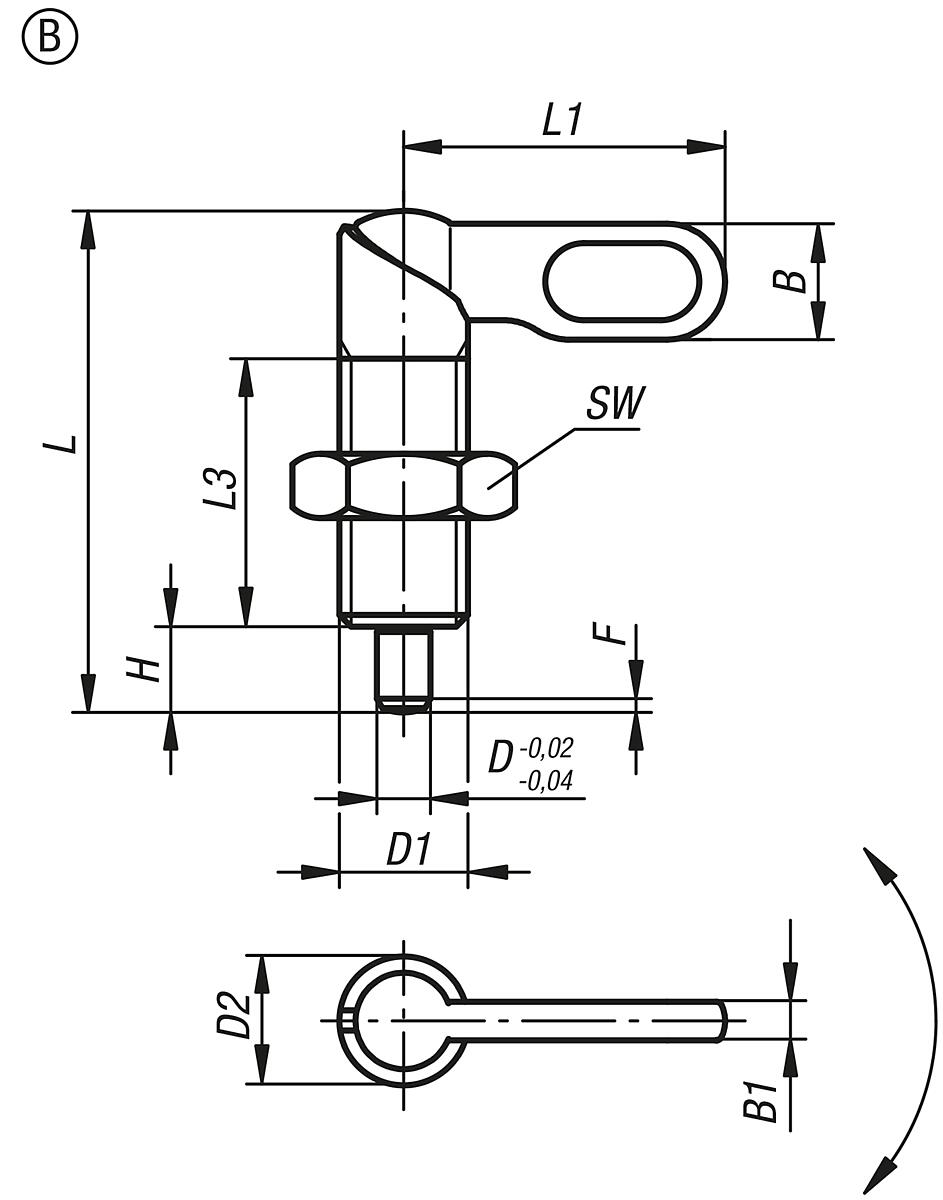

Eigenschaften
| B: | 14,4 |
|---|---|
| B1: | 4,8 |
| D: | 6 |
| D1: | M16 |
| D2: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | B |
| F x 30°: | 1,8 |
| H: | 10 |
| L: | 60,4 |
| L2: | 40 |
| L3: | 32 |
| SW: | 24 |
