Produktnummer:
10107031
Herstellernummer:
03108-512
Hersteller:
Norelem

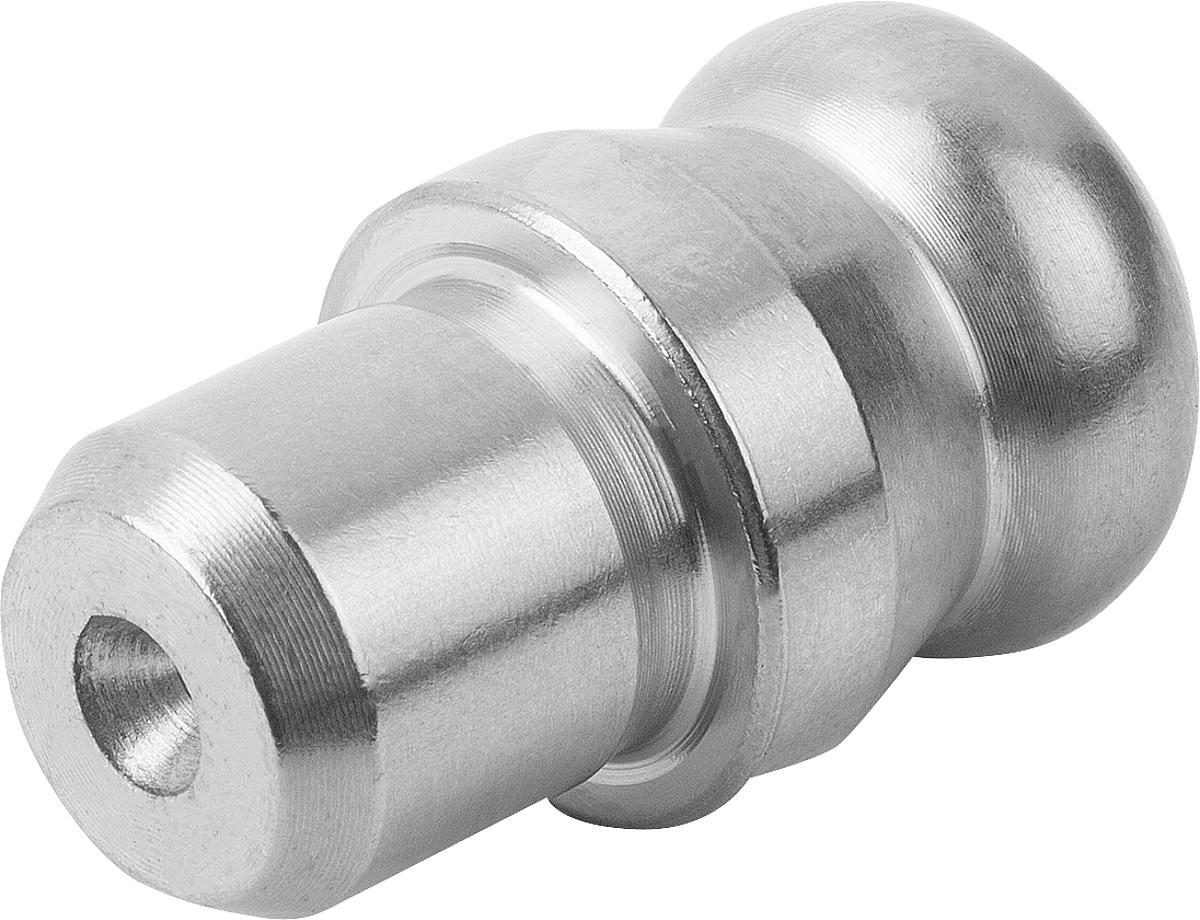

Norelem 03108-512 AUFNAHMEBOLZEN A=12 FORM B EDELSTAHL, MIT KUGELANSATZ
A:
12
Material:
Edelstahl
Produktnummer:
10107031
NLM 03108 Aufnahmebolzen mit Kugelansatz Form B
Beschreibung
LE70183 Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
nlm 03108-20
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
nlm 03108-20
Hinweis:
Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).

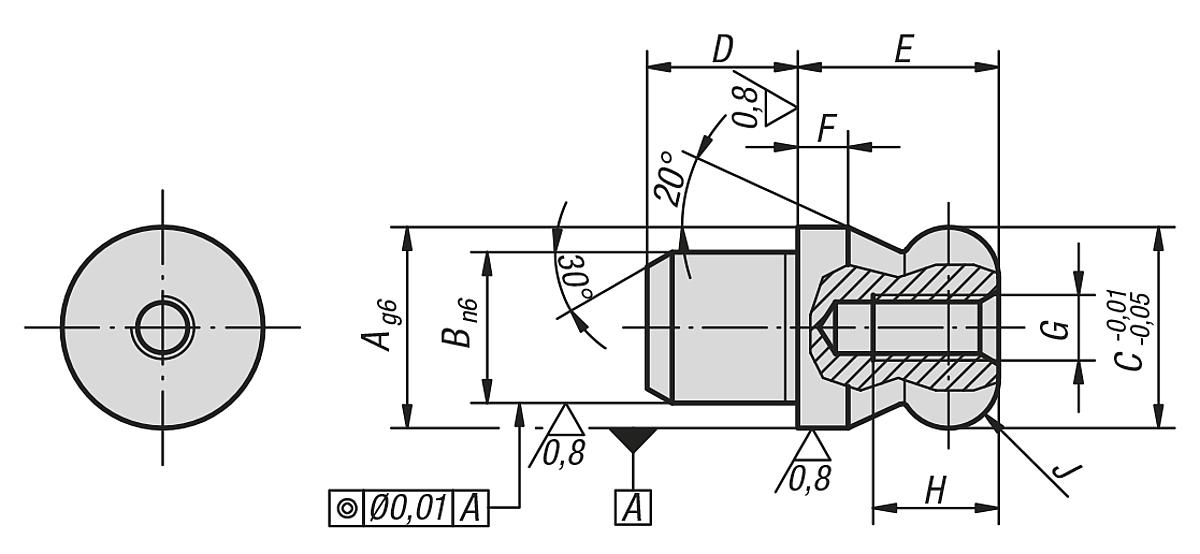

Eigenschaften
| A: | 12 |
|---|---|
| B: | 8 |
| C: | 12 |
| D: | 8 |
| E: | 12 |
| F: | 3 |
| G: | M4 |
| Gewicht ca. kg: | 0,011 |
| H: | 8 |
| J: | R 3 |
| Material: | Edelstahl |
Dokumente
1
| Variante | A | Material | Preis |
|---|---|---|---|
|
10242033 (03108-06) |
6 | Stahl | ab 13,21 € |
|
10220726 (03108-08) |
8 | Stahl | ab 14,89 € |
|
10107024 (03108-10) |
10 | Stahl | ab 17,01 € |
|
10349793 (03108-1002) |
12 | Stahl | ab 17,01 € |
|
10107025 (03108-12) |
12 | Stahl | ab 17,48 € |
|
10349792 (03108-1202) |
12 | Stahl | ab 17,48 € |
|
10259577 (03108-506) |
6 | Edelstahl | ab 18,47 € |
|
10107026 (03108-16) |
16 | Stahl | ab 19,03 € |
|
10107027 (03108-20) |
20 | Stahl | ab 21,62 € |
|
10107030 (03108-510) |
10 | Edelstahl | ab 23,73 € |
|
10107028 (03108-22) |
22 | Stahl | ab 23,99 € |
|
10107031 (03108-512) |
12 | Edelstahl | ab 24,75 € |
|
10352614 (03108-51202) |
12 | Edelstahl | ab 24,75 € |
|
10107029 (03108-25) |
25 | Stahl | ab 25,96 € |
|
10107032 (03108-516) |
16 | Edelstahl | ab 26,73 € |
|
10107033 (03108-520) |
20 | Edelstahl | ab 37,95 € |
