Produktnummer:
10107115
Herstellernummer:
03153-50050
Hersteller:
Norelem

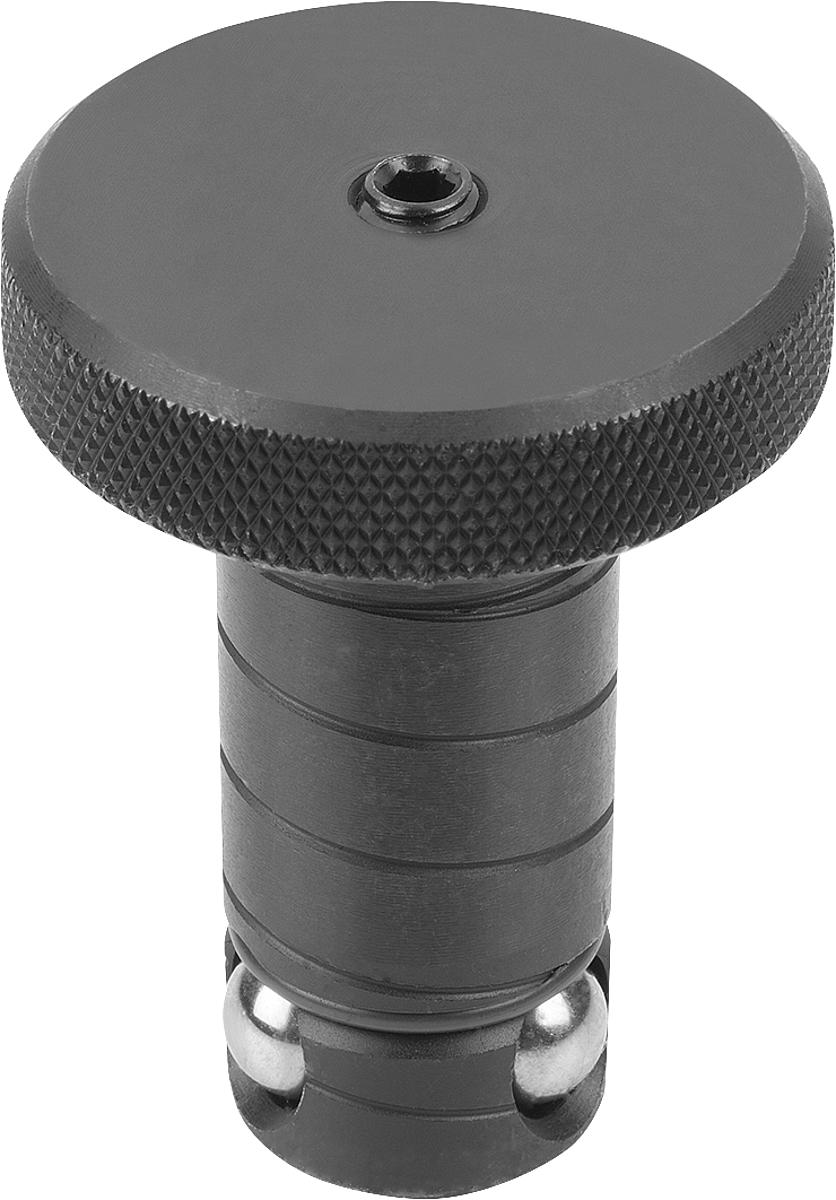

Norelem 03153-50050 POSITIONIERZYLINDER, D=50, L=94
Anziehdrehmoment max. Nm:
50
Aufspannplattendicke ±0,05:
50

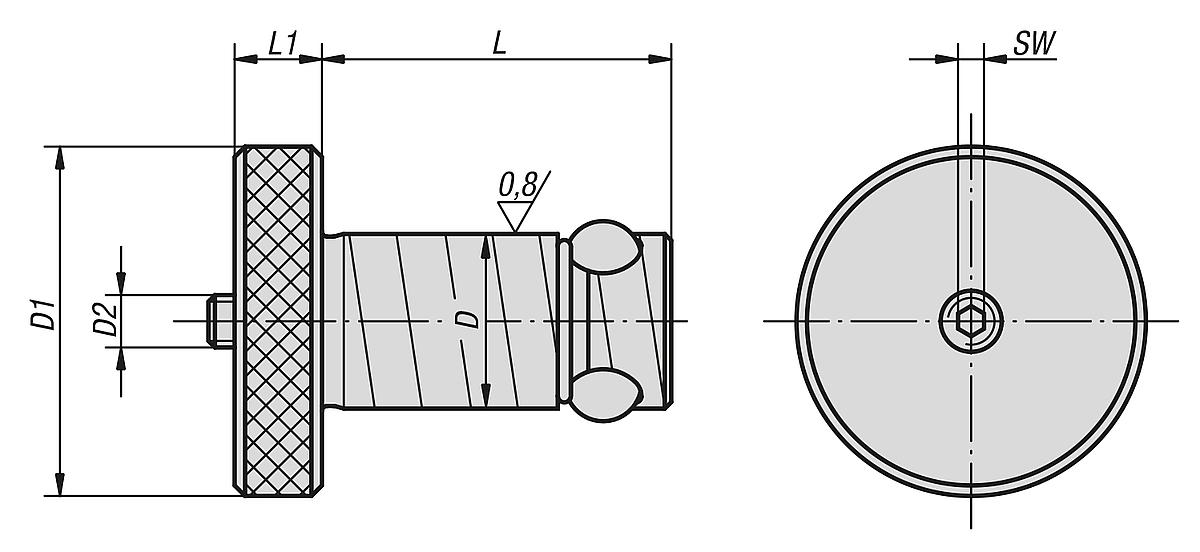

D:
50
D1:
75
D2:
M20
Gewicht ca. kg:
1,990
Haltekraft F kN:
88
L:
94
L1:
20
SW:
10
Produktnummer:
10107115
NLM 03153 Positionierzylinder
Beschreibung
LE70183
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Bestellbeispiel:
nlm 03153-16020
Hinweis:
Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Bestellbeispiel:
nlm 03153-16020
Hinweis:
Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Eigenschaften
| Anziehdrehmoment max. Nm: | 50 |
|---|---|
| Aufspannplattendicke ±0,05: | 50 |
| D: | 50 |
| D1: | 75 |
| D2: | M20 |
| Gewicht ca. kg: | 1,990 |
| Haltekraft F kN: | 88 |
| L: | 94 |
| L1: | 20 |
| SW: | 10 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | Aufspannplattendicke ±0,05 | D | D1 | D2 | Gewicht ca. kg | Haltekraft F kN | L | L1 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107098 (03153-13013) |
1 | 13 | 13 | 22 | M5 | 0,040 | 3,3 | 27,6 | 6 | 2,5 | ab 93,65 € |
|
10107100 (03153-16020) |
3 | 20 | 16 | 32 | M6 | 0,100 | 5,3 | 36,5 | 8 | 3 | ab 93,65 € |
|
10107102 (03153-20020) |
4 | 20 | 20 | 40 | M6 | 0,200 | 13,3 | 39,5 | 10 | 3 | ab 93,65 € |
|
10107101 (03153-16025) |
3 | 25 | 16 | 32 | M6 | 0,110 | 5,3 | 41,5 | 8 | 3 | ab 95,75 € |
|
10107099 (03153-13020) |
1 | 20 | 13 | 22 | M5 | 0,050 | 3,3 | 34,6 | 6 | 2,5 | ab 98,52 € |
|
10107103 (03153-20025) |
4 | 25 | 20 | 40 | M6 | 0,230 | 13,3 | 44,5 | 10 | 3 | ab 98,52 € |
|
10107104 (03153-25020) |
9 | 20 | 25 | 45 | M8 | 0,270 | 30 | 44 | 10 | 4 | ab 100,05 € |
|
10107105 (03153-25025) |
9 | 25 | 25 | 45 | M8 | 0,300 | 30 | 49 | 10 | 4 | ab 102,48 € |
|
10107106 (03153-30020) |
15 | 20 | 30 | 50 | M10 | 0,480 | 44 | 49 | 13 | 5 | ab 112,20 € |
|
10107108 (03153-35020) |
25 | 20 | 35 | 60 | M12 | 0,580 | 68 | 51 | 13 | 6 | ab 112,95 € |
|
10107107 (03153-30025) |
15 | 25 | 30 | 50 | M10 | 0,520 | 44 | 54 | 13 | 5 | ab 118,71 € |
|
10107109 (03153-35025) |
25 | 25 | 35 | 60 | M12 | 0,640 | 68 | 56 | 13 | 6 | ab 118,71 € |
|
10107110 (03153-35040) |
25 | 40 | 35 | 60 | M12 | 0,750 | 68 | 71 | 13 | 6 | ab 129,96 € |
|
10107111 (03153-35050) |
25 | 50 | 35 | 60 | M12 | 0,810 | 68 | 81 | 13 | 6 | ab 139,68 € |
|
10107112 (03153-50020) |
50 | 20 | 50 | 75 | M20 | 1,510 | 88 | 64 | 20 | 10 | ab 166,73 € |
|
10107113 (03153-50025) |
50 | 25 | 50 | 75 | M20 | 1,590 | 88 | 69 | 20 | 10 | ab 179,14 € |
|
10107114 (03153-50040) |
50 | 40 | 50 | 75 | M20 | 1,790 | 88 | 84 | 20 | 10 | ab 197,36 € |
|
10107115 (03153-50050) |
50 | 50 | 50 | 75 | M20 | 1,990 | 88 | 94 | 20 | 10 | ab 211,03 € |
