Produktnummer:
10107570
Herstellernummer:
03165-0619
Hersteller:
Norelem

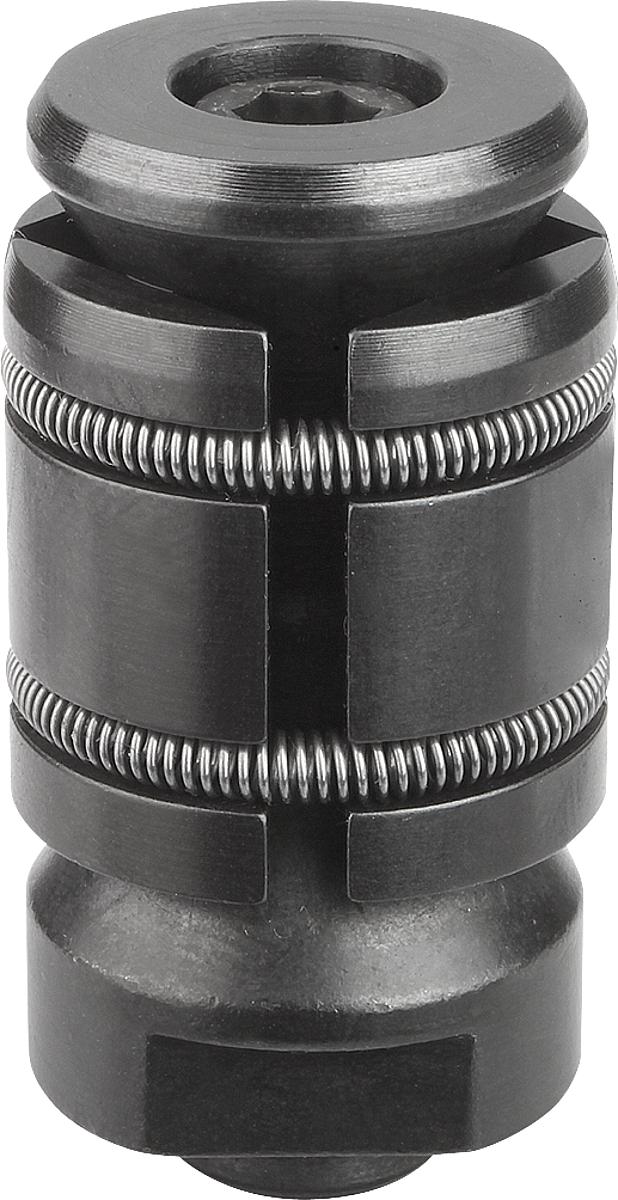

Norelem 03165-0619 ZENTRIERSPANNER, SPANNBEREICH 15MM 19MM
Ausführung:
Innengewinde
D max.:
19
D min.:
15
D1:
M6
D2:
12
D3:
14
Gewicht ca. kg:
0,030
H max.:
32
H min.:
24,5
L min.:
4,8
L2:
4
SW:
12
SW1:
4
Produktnummer:
10107570

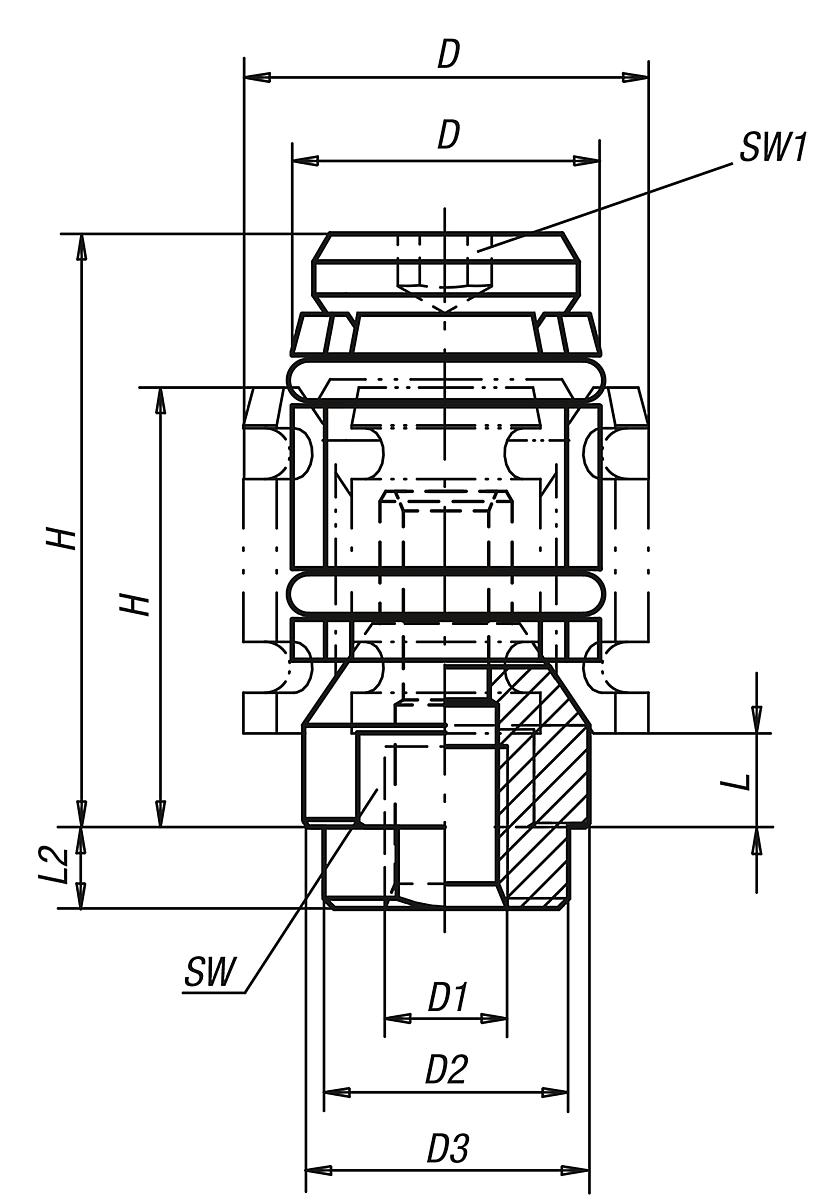

NLM 03165_IG Zentrierspanner mit Innengewinde
Beschreibung
Werkstoff:
Körper aus Stahl.
Buchsen aus Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden.
Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).
Körper aus Stahl.
Buchsen aus Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden.
Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).
Eigenschaften
| Ausführung: | Innengewinde |
|---|---|
| D1: | M6 |
| D2: | 12 |
| D3: | 14 |
| D max.: | 19 |
| D min.: | 15 |
| Gewicht ca. kg: | 0,030 |
| H max.: | 32 |
| H min.: | 24,5 |
| L2: | 4 |
| L min.: | 4,8 |
| SW: | 12 |
| SW1: | 4 |
Dokumente
1
| Variante | Ausführung | D1 | D2 | D3 | D max. | D min. | Gewicht ca. kg | H max. | H min. | L2 | L min. | SW | SW1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107569 (03165-0615) |
Innengewinde | M6 | 12 | 11,4 | 15 | 12 | 0,020 | 27,5 | 22 | 4 | 4,8 | 9 | 2,5 | ab 63,90 € |
|
10107570 (03165-0619) |
Innengewinde | M6 | 12 | 14 | 19 | 15 | 0,030 | 32 | 24,5 | 4 | 4,8 | 12 | 4 | ab 63,90 € |
|
10107571 (03165-0624) |
Innengewinde | M6 | 12 | 17,8 | 24 | 19 | 0,060 | 35 | 26 | 4 | 4,5 | 15 | 5 | ab 69,39 € |
|
10107572 (03165-0630) |
Innengewinde | M6 | 12 | 23,5 | 30 | 24 | 0,120 | 44,5 | 32 | 4 | 7 | 19 | 5 | ab 69,39 € |
