Produktnummer:
10106962
Herstellernummer:
03186-110
Hersteller:
Norelem

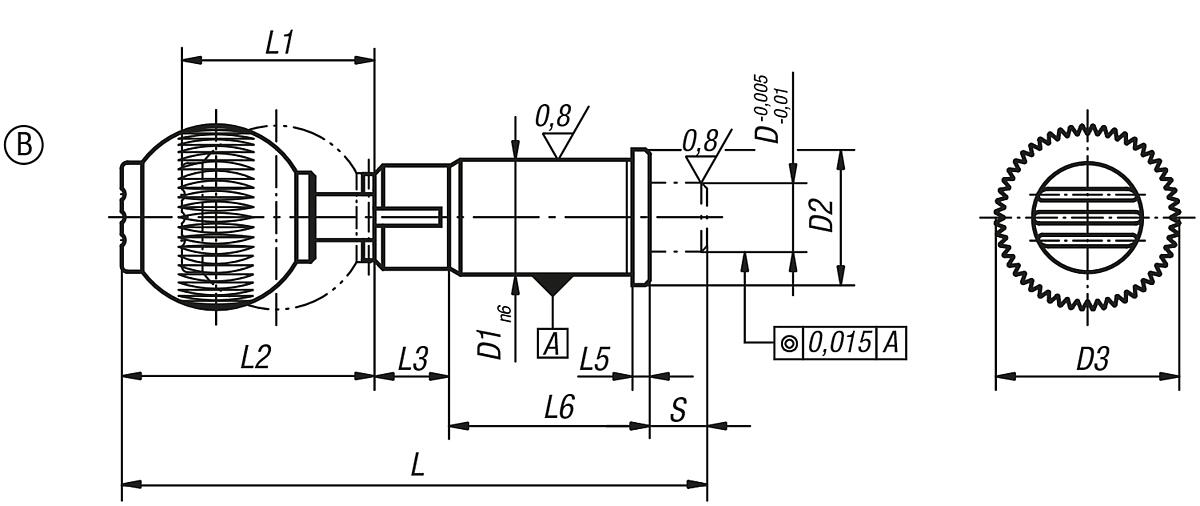

Norelem 03186-110 PRÄZISIONS ARRETIERBOLZEN D=10, ZYL. AUFNAHME, TYP B
D:
10
D1:
25
D2:
19
D3:
16
Federkraft Anfang F1 ca. N:
15
Federkraft Ende F2 ca. N:
30
Gewicht ca. kg:
0,067
Innengewinde Griffkugel:
M6
L:
31
L1:
25
L2:
36,5
L3:
13
L4 min.:
10
L5:
2,5
Typ:
B
Produktnummer:
10106962

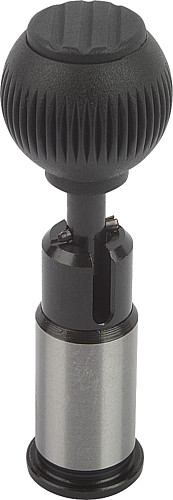

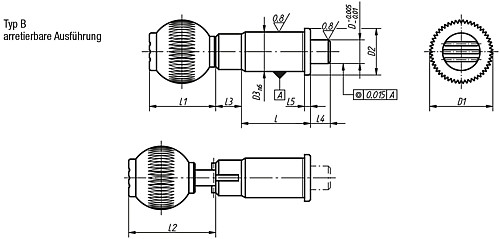

NLM 03186_B Präzisions Arretierbolzen mit zylindrischer Aufnahme Typ B
Beschreibung
LE70183
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | 25 |
| D2: | 19 |
| D3: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 30 |
| Gewicht ca. kg: | 0,067 |
| Innengewinde Griffkugel: | M6 |
| L: | 31 |
| L1: | 25 |
| L2: | 36,5 |
| L3: | 13 |
| L4 min.: | 10 |
| L5: | 2,5 |
| Typ: | B |
Dokumente
1
| Variante | L1 | D | D1 | Gewicht ca. kg | D2 | D3 | L | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | L3 | L5 | Innengewinde Griffkugel | Typ | L4 min. | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106962 (03186-110) |
25 | 10 | 25 | 0,067 | 19 | 16 | 31 | 15 | 30 | 13 | 2,5 | M6 | B | 10 | 36,5 | ab 75,91 € |
|
10106963 (03186-112) |
33 | 12 | 32 | 0,127 | 23 | 20 | 35 | 15 | 35 | 13 | 3 | M8 | B | 10 | 44,5 | ab 87,91 € |
|
10106964 (03186-116) |
41,5 | 16 | 40 | 0,221 | 28 | 25 | 42 | 20 | 50 | 13 | 3 | M10 | B | 10 | 53 | ab 95,61 € |
|
10106965 (03186-120) |
41,5 | 20 | 40 | 0,350 | 33 | 30 | 50 | 36 | 63 | 13 | 3 | M10 | B | 10 | 53 | ab 111,28 € |
|
10106966 (03186-125) |
51 | 25 | 50 | 0,655 | 42 | 38 | 60 | 20 | 73 | 13 | 3 | M10 | B | 10 | 62,5 | ab 124,57 € |
