Produktnummer:
10107943
Herstellernummer:
03196-15712080
Hersteller:
Norelem

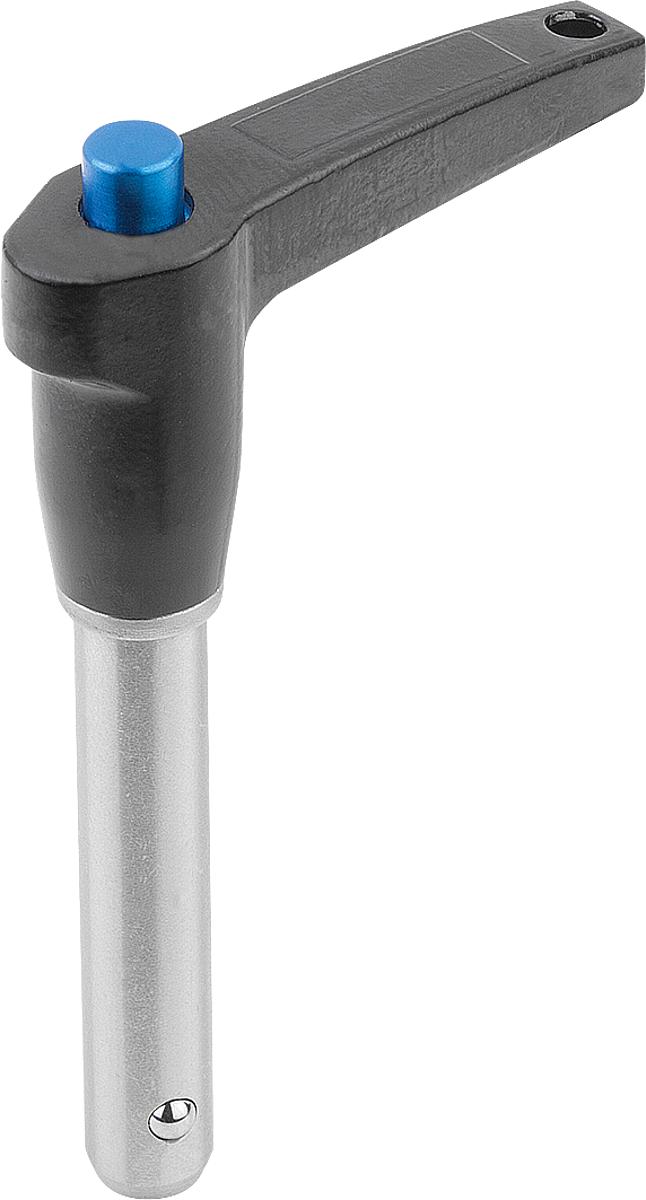

Norelem 03196-15712080 KUGELSPERRBOLZEN M. L GRIFF, D1=12, L=80, SELBSTSICHERND
Aufnahmebohrung H11:
12
L:
80
Produktnummer:
10107943
NLM 03196 Kugelsperrbolzen mit L Griff selbstsichernd
Beschreibung
Werkstoff:
Bolzen Edelstahl 1.4542.
Griff Aluminiumdruckguss EN-AC 46000.
Druckknopf Aluminium EN-AW 2024 T4.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl.
Ausführung:
Bolzen gehärtet min. 40 HRC und passiviert.
Griff schwarz eloxiert.
Druckknopf blau eloxiert.
Kugeln gehärtet 58 +4 HRC und passiviert.
Druckfeder passiviert.
Bestellbeispiel:
nlm 03196-14405030
(Länge L mit angeben, z.B. 030 für L = 30 mm)
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden.
Der Bolzen aus hochfestem, gehärtetem Edelstahl lässt extreme Belastungen mit höchstem Verschleißschutz zu.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Bolzen Edelstahl 1.4542.
Griff Aluminiumdruckguss EN-AC 46000.
Druckknopf Aluminium EN-AW 2024 T4.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl.
Ausführung:
Bolzen gehärtet min. 40 HRC und passiviert.
Griff schwarz eloxiert.
Druckknopf blau eloxiert.
Kugeln gehärtet 58 +4 HRC und passiviert.
Druckfeder passiviert.
Bestellbeispiel:
nlm 03196-14405030
(Länge L mit angeben, z.B. 030 für L = 30 mm)
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden.
Der Bolzen aus hochfestem, gehärtetem Edelstahl lässt extreme Belastungen mit höchstem Verschleißschutz zu.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23

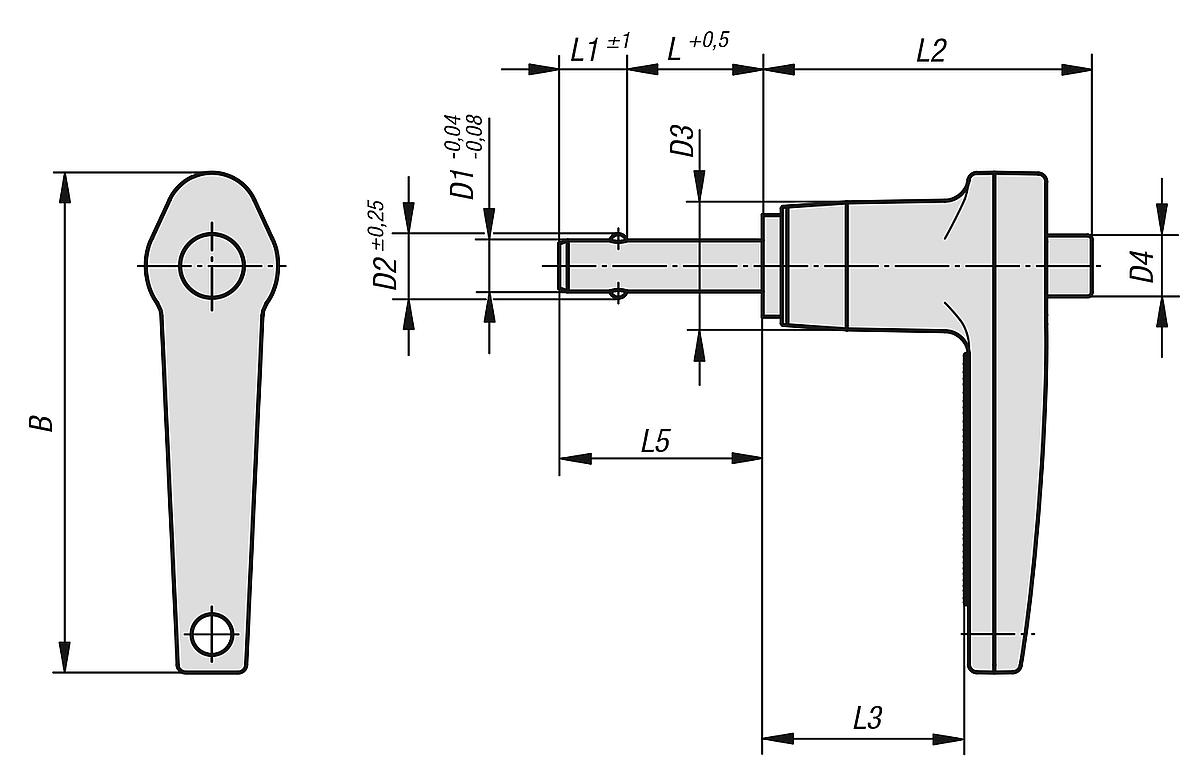

Eigenschaften
| Aufnahmebohrung H11: | 12 |
|---|---|
| B: | 60,2 |
| D1: | 12 |
| D2: | 14,45 |
| D3: | 18,3 |
| D4: | 10,7 |
| L: | 80 |
| L1: | 10 |
| L2: | 40,6 |
| L3: | 25,4 |
| Scherkraft zweischnittig max. kN: | 144,06 |
