Produktnummer:
10107966
Herstellernummer:
03200-03
Hersteller:
Norelem

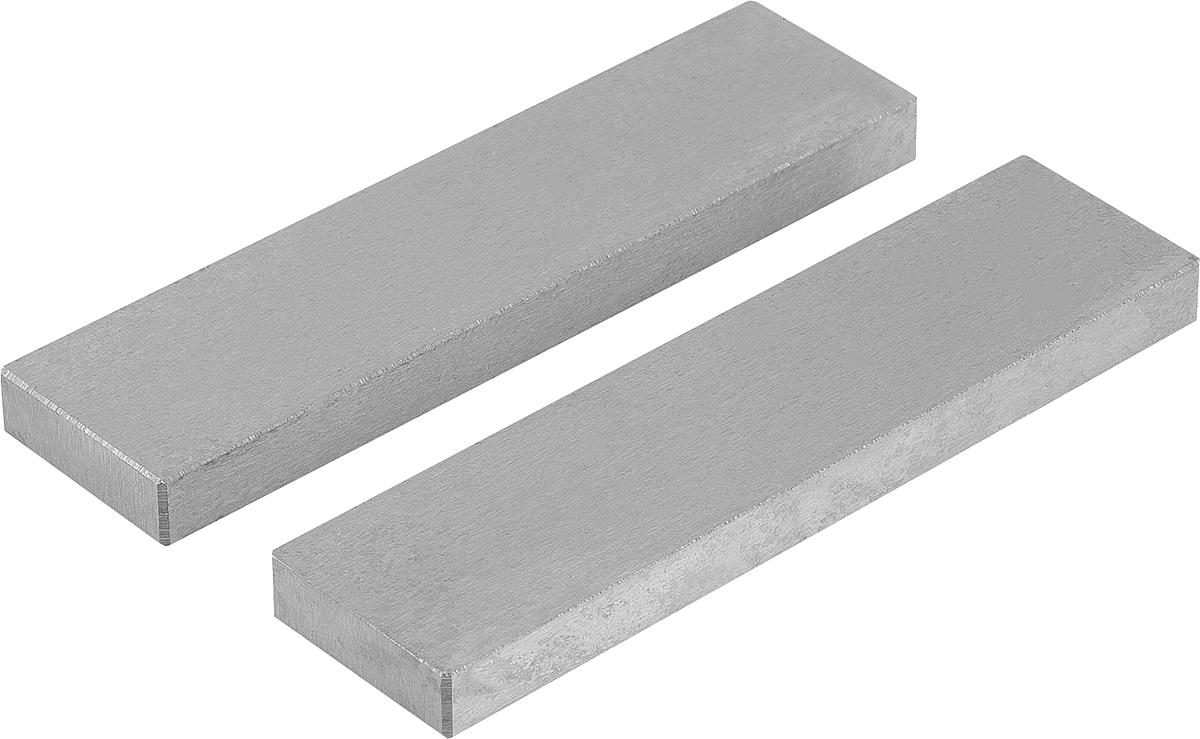

Norelem 03200-03 PARALLELSTÜCK PAAR H=12, L=63,
B:
4
Gewicht ca. kg:
0,045
H:
12
L:
63
Toleranz:
0,008
Toleranz 2:
0,005
Toleranz innerhalb 1 Paares IT 5:
±0,008
Toleranz innerhalb 1 Paares IT 5 (2):
±0,005
Toleranz nach DIN ISO 2768 mK:
±0,2
Toleranz nach DIN ISO 2768 mK (2):
±0,1
Produktnummer:
10107966

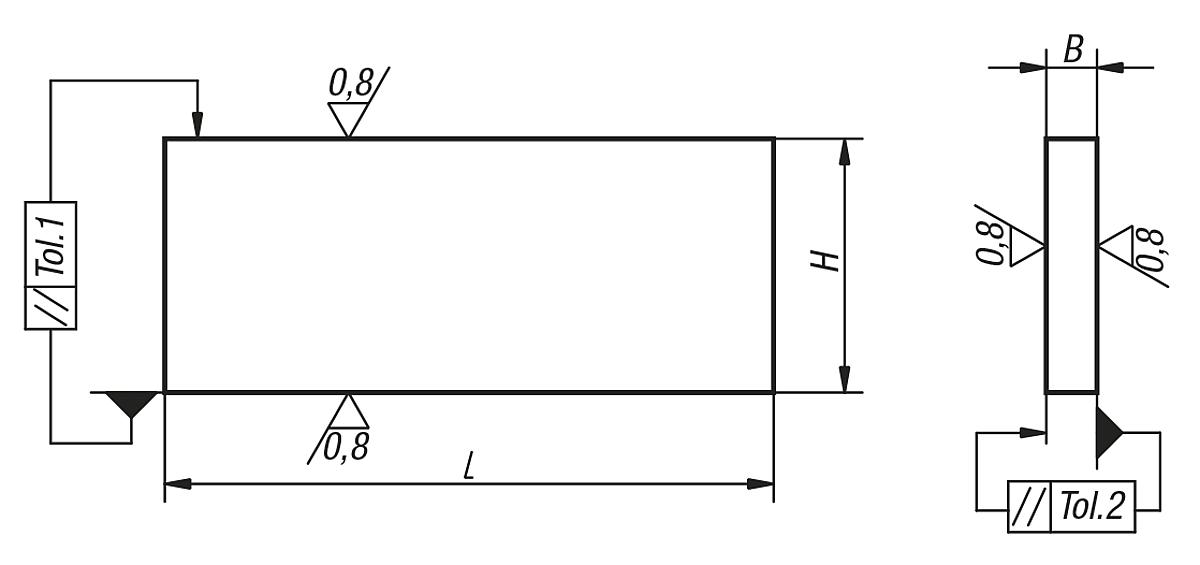

NLM 03200 Parallelstück Paare DIN 6346
Beschreibung
Werkstoff:
Stahl.
Ausführung:
gehärtet und geschliffen, Genauigkeitsgrad 1, paarweise Toleranz IT 5, Nennmaßtoleranz DIN ISO 2768-mK.
Bestellbeispiel:
nlm 03200-10
Auf Anfrage:
Mehrere gleiche Paare.
Stahl.
Ausführung:
gehärtet und geschliffen, Genauigkeitsgrad 1, paarweise Toleranz IT 5, Nennmaßtoleranz DIN ISO 2768-mK.
Bestellbeispiel:
nlm 03200-10
Auf Anfrage:
Mehrere gleiche Paare.
Eigenschaften
| B: | 4 |
|---|---|
| Gewicht ca. kg: | 0,045 |
| H: | 12 |
| L: | 63 |
| Toleranz: | 0,008 |
| Toleranz 2: | 0,005 |
| Toleranz innerhalb 1 Paares IT 5: | ±0,008 |
| Toleranz innerhalb 1 Paares IT 5 (2): | ±0,005 |
| Toleranz nach DIN ISO 2768 mK: | ±0,2 |
| Toleranz nach DIN ISO 2768 mK (2): | ±0,1 |
Dokumente
1
| Variante | B | Gewicht ca. kg | H | L | Toleranz | Toleranz 2 | Toleranz innerhalb 1 Paares IT 5 | Toleranz innerhalb 1 Paares IT 5 (2) | Toleranz nach DIN ISO 2768 mK | Toleranz nach DIN ISO 2768 mK (2) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107966 (03200-03) |
4 | 0,045 | 12 | 63 | 0,008 | 0,005 | ±0,008 | ±0,005 | ±0,2 | ±0,1 | ab 69,77 € |
|
10107967 (03200-04) |
5 | 0,080 | 16 | 63 | 0,008 | 0,005 | ±0,008 | ±0,005 | ±0,2 | ±0,1 | ab 73,32 € |
|
10107965 (03200-02) |
3,2 | 0,030 | 10 | 63 | 0,006 | 0,005 | ±0,006 | ±0,005 | ±0,2 | ±0,1 | ab 75,87 € |
|
10107964 (03200-01) |
2,5 | 0,020 | 8 | 63 | 0,006 | 0,004 | ±0,006 | ±0,005 | ±0,2 | ±0,1 | ab 80,25 € |
|
10107968 (03200-05) |
6,3 | 0,125 | 20 | 63 | 0,009 | 0,006 | ±0,009 | ±0,006 | ±0,2 | ±0,2 | ab 80,25 € |
|
10107969 (03200-06) |
4 | 0,075 | 12 | 100 | 0,008 | 0,005 | ±0,008 | ±0,005 | ±0,2 | ±0,1 | ab 82,43 € |
|
10107970 (03200-07) |
5 | 0,125 | 16 | 100 | 0,008 | 0,005 | ±0,008 | ±0,005 | ±0,2 | ±0,1 | ab 87,33 € |
|
10107971 (03200-08) |
6,3 | 0,200 | 20 | 100 | 0,009 | 0,006 | ±0,009 | ±0,006 | ±0,2 | ±0,2 | ab 91,57 € |
|
10107972 (03200-09) |
8 | 0,315 | 25 | 100 | 0,009 | 0,006 | ±0,009 | ±0,006 | ±0,2 | ±0,2 | ab 97,97 € |
|
10107973 (03200-10) |
10 | 0,500 | 32 | 100 | 0,011 | 0,006 | ±0,011 | ±0,006 | ±0,3 | ±0,2 | ab 108,63 € |
|
10107975 (03200-12) |
8 | 0,500 | 25 | 160 | 0,009 | 0,006 | ±0,009 | ±0,006 | ±0,2 | ±0,2 | ab 116,74 € |
|
10107974 (03200-11) |
12 | 0,750 | 40 | 100 | 0,011 | 0,008 | ±0,011 | ±0,008 | ±0,3 | ±0,2 | ab 121,31 € |
|
10107976 (03200-13) |
10 | 0,800 | 32 | 160 | 0,011 | 0,006 | ±0,011 | ±0,006 | ±0,3 | ±0,2 | ab 132,96 € |
|
10107977 (03200-14) |
12 | 1,200 | 40 | 160 | 0,011 | 0,008 | ±0,011 | ±0,008 | ±0,3 | ±0,2 | ab 148,13 € |
|
10107978 (03200-15) |
16 | 2,000 | 50 | 160 | 0,011 | 0,008 | ±0,011 | ±0,008 | ±0,3 | ±0,2 | ab 173,99 € |
|
10107979 (03200-16) |
20 | 3,170 | 63 | 160 | 0,013 | 0,009 | ±0,013 | ±0,009 | ±0,3 | ±0,2 | ab 202,72 € |
|
10107980 (03200-17) |
20 | 4,880 | 63 | 250 | 0,013 | 0,009 | ±0,013 | ±0,009 | ±0,3 | ±0,2 | ab 454,42 € |
|
10107981 (03200-18) |
25 | 7,900 | 80 | 250 | 0,013 | 0,009 | ±0,013 | ±0,009 | ±0,3 | ±0,2 | ab 474,70 € |
|
10107982 (03200-19) |
32 | 12,680 | 100 | 250 | 0,015 | 0,011 | ±0,015 | ±0,011 | ±0,3 | ±0,3 | ab 533,80 € |
