Produktnummer:
10108650
Herstellernummer:
03350-10
Hersteller:
Norelem

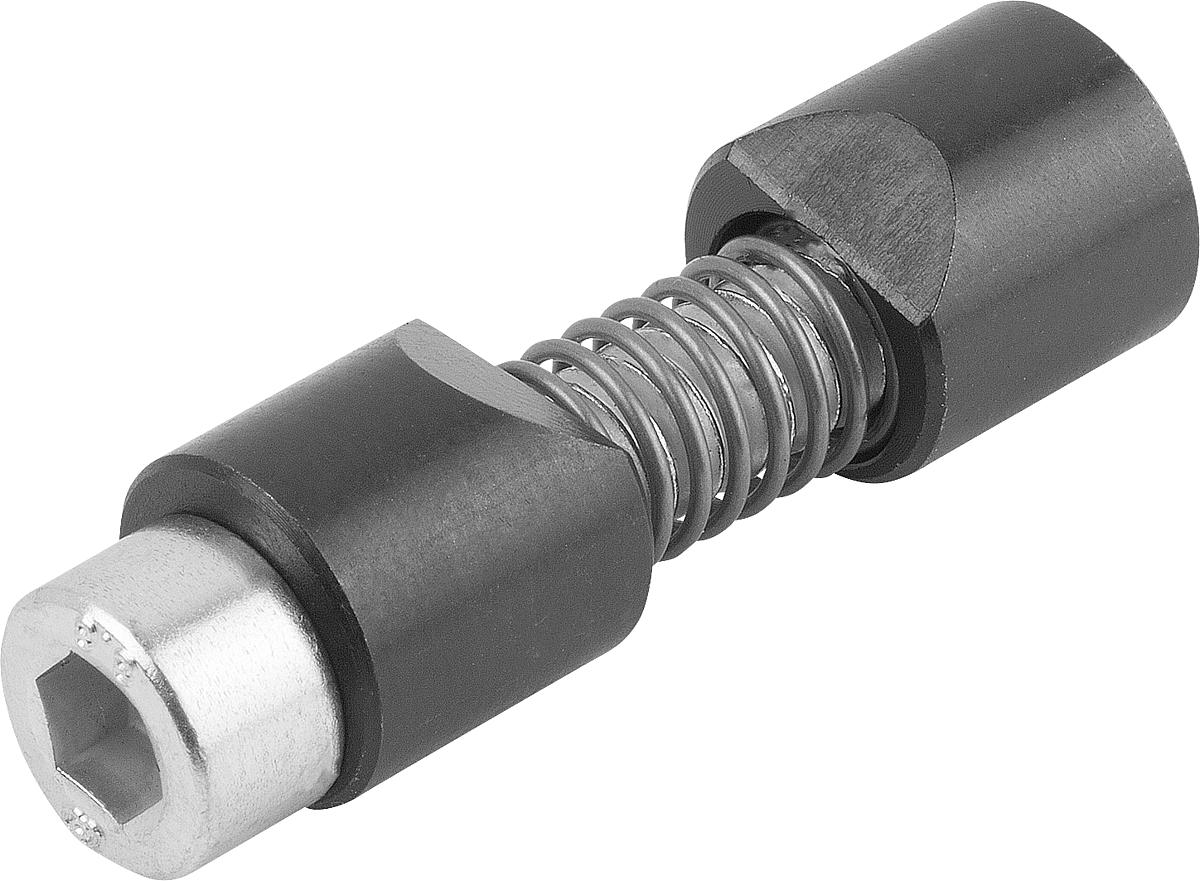

Norelem 03350-10 RUNDSPANNER
D:
30-40
D1:
20
D2:
20
D3:
M10
G:
M12
G1:
M6
Gewicht ca. g:
98
H:
10
K:
15
L max.:
53
L1:
20
Mx (Nm):
max. 290
SW:
8
X:
4,8
Produktnummer:
10108650

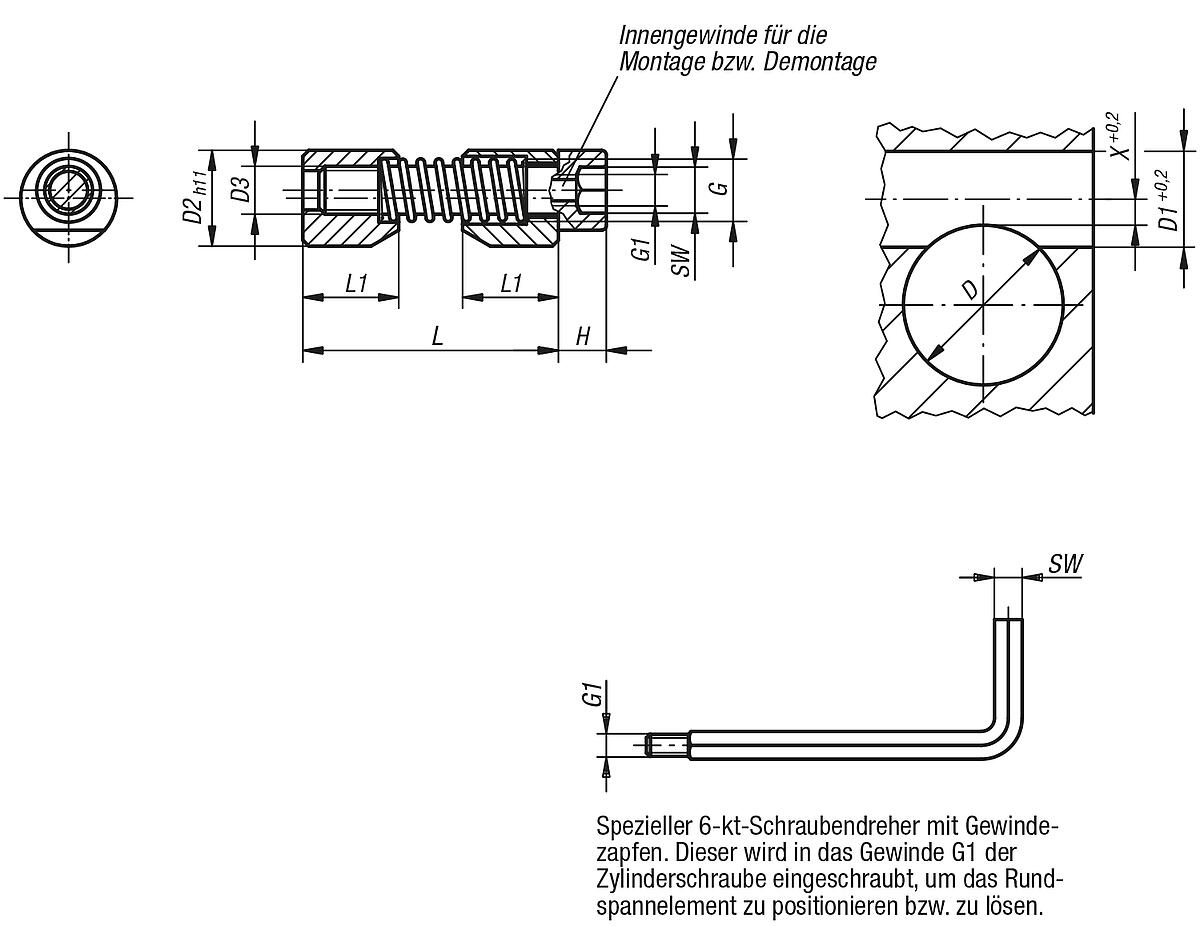

NLM 03350 Rundspannelemente
Beschreibung
Werkstoff:
Spannbacken Stahl.
Druckfeder 1.4310.
Spannschraube Festigkeitsklasse 8.8.
Ausführung:
Spannbacken brüniert.
Spannschraube blau verzinkt.
Bestellbeispiel:
nlm 03350-04
Hinweis:
Die Rundspannelemente sind die simple Alternative zur herkömmlichen Klemmung (Schlitz und Spannschraube) von runden Teilen.
Die Elemente eignen sich für verschiedenste Materialien (z.B. Metalle, Kunststoffe, Holz, ...).
Zum Lösen eines festsitzenden Spannbacken genügt ein Schlag in axialer Richtung oder ein Herausziehen über ein zusätzliches Gewinde im Spannbacken bzw. im Innensechskant der Zylinderschraube.
Distanzringe sind auf Anfrage lieferbar.
Spannbacken Stahl.
Druckfeder 1.4310.
Spannschraube Festigkeitsklasse 8.8.
Ausführung:
Spannbacken brüniert.
Spannschraube blau verzinkt.
Bestellbeispiel:
nlm 03350-04
Hinweis:
Die Rundspannelemente sind die simple Alternative zur herkömmlichen Klemmung (Schlitz und Spannschraube) von runden Teilen.
Die Elemente eignen sich für verschiedenste Materialien (z.B. Metalle, Kunststoffe, Holz, ...).
Zum Lösen eines festsitzenden Spannbacken genügt ein Schlag in axialer Richtung oder ein Herausziehen über ein zusätzliches Gewinde im Spannbacken bzw. im Innensechskant der Zylinderschraube.
Distanzringe sind auf Anfrage lieferbar.
Eigenschaften
| D: | 30-40 |
|---|---|
| D1: | 20 |
| D2: | 20 |
| D3: | M10 |
| G: | M12 |
| G1: | M6 |
| Gewicht ca. g: | 98 |
| H: | 10 |
| K: | 15 |
| L1: | 20 |
| L max.: | 53 |
| Mx (Nm): | max. 290 |
| SW: | 8 |
| X: | 4,8 |
Dokumente
1
| Variante | H | K | L1 | D2 | D3 | SW | G | D1 | Gewicht ca. g | D | L max. | X | G1 | Mx (Nm) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10108646 (03350-04) |
4 | 10 | 8 | 8 | M4 | 3 | M5 | 8 | 6 | 6-10 | 27 | 2,8 | M2,5 | max. 20 | ab 20,35 € |
|
10108647 (03350-05) |
5 | 10 | 10 | 10 | M5 | 4 | M6 | 10 | 12 | 10-15 | 33 | 3,3 | M3 | max. 45 | ab 21,24 € |
|
10108648 (03350-06) |
6 | 10 | 12 | 12 | M6 | 5 | M7 | 12 | 21 | 15-20 | 39 | 3,5 | M4 | max. 100 | ab 22,42 € |
|
10108649 (03350-08) |
8 | 10 | 16 | 16 | M8 | 6 | M10 | 16 | 52 | 20-30 | 46 | 4 | M5 | max. 170 | ab 24,63 € |
|
10108650 (03350-10) |
10 | 15 | 20 | 20 | M10 | 8 | M12 | 20 | 98 | 30-40 | 53 | 4,8 | M6 | max. 290 | ab 26,53 € |
|
10108651 (03350-12) |
12 | 15 | 25 | 25 | M12 | 10 | M14 | 25 | 183 | 40-60 | 70 | 5,6 | M8 | max. 450 | ab 29,90 € |
|
10108652 (03350-16) |
16 | 15 | 30 | 30 | M16 | 14 | M18 | 30 | 344 | 60-125 | 81 | 7,9 | M10 | max. 650 | ab 33,92 € |
