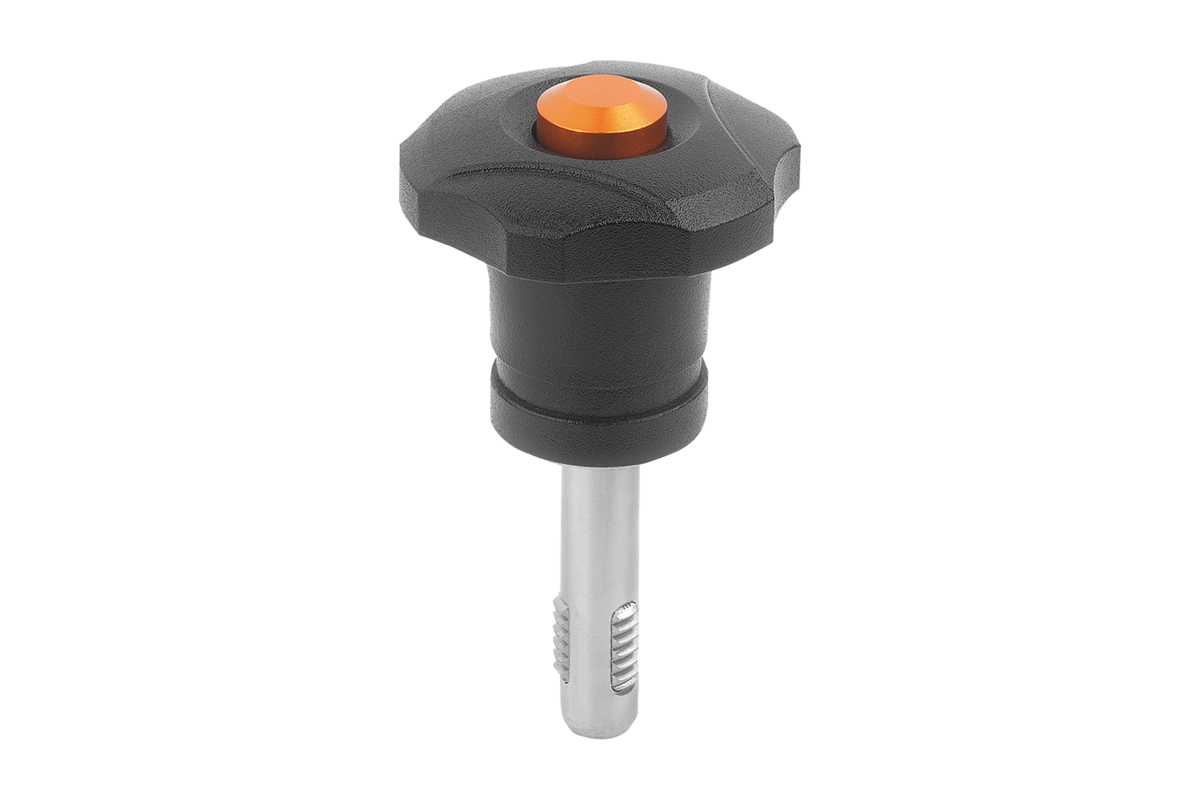

Norelem 03430-11650 GEWINDESPERRBOLZEN MIT STERNGRIFF, D=40 M16X50, EDELSTAHL, KOMP:THERMOPLAST SCHWARZ

Werkstoff:
Bolzen Stahl oder Edelstahl.
Griff Theroplast.
Gewindeelement Edelstahl 1.4542.
Druckknopf Aluminium.
Feder Edelstahl.
Ausführung:
Bolzen Stahl manganphosphatiert.
Griff schwarz.
Gewindeelement ausscheidungsgehärtet.
Druckknopf orange eloxiert.

Hinweis:
Gewindesperrbolzen dienen zum schnellen und einfachen Fixieren, Verbinden und
Spannen von Bauteilen.
Durch Drücken des Druckknopfes können die Gewindesegmente entriegelt
werden und der Gewindesperrbolzen kann in die Gewindebohrung eingeführt
oder daraus entnommen werden. Wird der Druckknopf losgelassen, verriegeln die
Gewindesegmente sicher.
Anzugsdrehmoment max. 5 Nm.
Voraussetzung für den Einsatz ist eine lehrenhaltige Gewindebohrung bei
entsprechender Werkstofffestigkeit.
Korrosionsgeschützt.
Scherkraft zweischnittig (F) = S · t aB max.
Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast.
Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren
und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen
ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von
Eigenschaften dar.
Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt
worden.
Die Werte gelten für Anwendungen nur im gesteckten Zustand (ohne beaufschlagtes
Drehmoment).
Ob der Gewindesperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder
Anwender individuell ermitteln.
Unterschiedlichste Werkstoffe, an denen die Gewindesperrbolzen eingesetzt
werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte
beeinflussen.
Temperaturbereich:-30 °C bis +80 °C

Montage:
1. Knopf eindrücken und gedrückt halten.
2. Gewindesperrbolzen einstecken.
3. Knopf loslassen (Der Knopf muss sich wieder in Ausgangsstellung befinden).
4. Gewindesperrbolzen von Hand nach Bedarf andrehen.
5. Es muss sichergestellt sein, dass die Gewindesegmente im Aufnahmegewinde
eingerastet sind.

Demontage:
1. Gewindesperrbolzen ca. eine viertel Umdrehung entgegen dem Uhrzeigersinn aufdrehen.
2. Knopf eindrücken und gedrückt halten.
3. Gewindesperrbolzen herausziehen.
4. Knopf loslassen.
