Produktnummer:
10120215
Herstellernummer:
04010-05
Hersteller:
Norelem
Norelem 04010-05 VERSCHIEBBARES SPANNEISEN, L=32, B=12, H=8
A:
8
B:
12
D:
5,5
F kN:
3,42
Gewicht ca. kg:
0,020
H:
8
H1:
3
L:
32
L1:
14
L2:
8
L3:
1,2
Produktnummer:
10120215

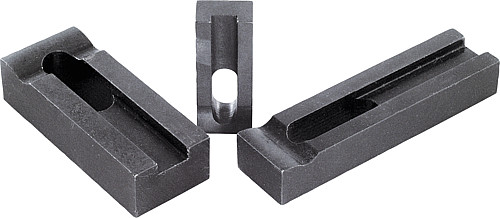

NLM 04010 Verschiebbare Spanneisen
Beschreibung
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04010-101
Hinweis:

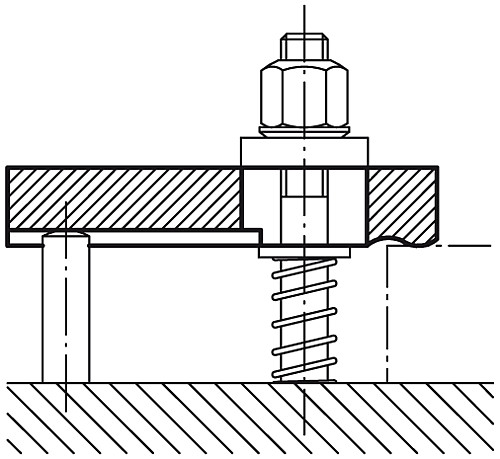

Passende Auflagestifte und verstellbare Auflagebolzen siehe 02130 und 02150.
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04010-101
Hinweis:
Passende Auflagestifte und verstellbare Auflagebolzen siehe 02130 und 02150.
Eigenschaften

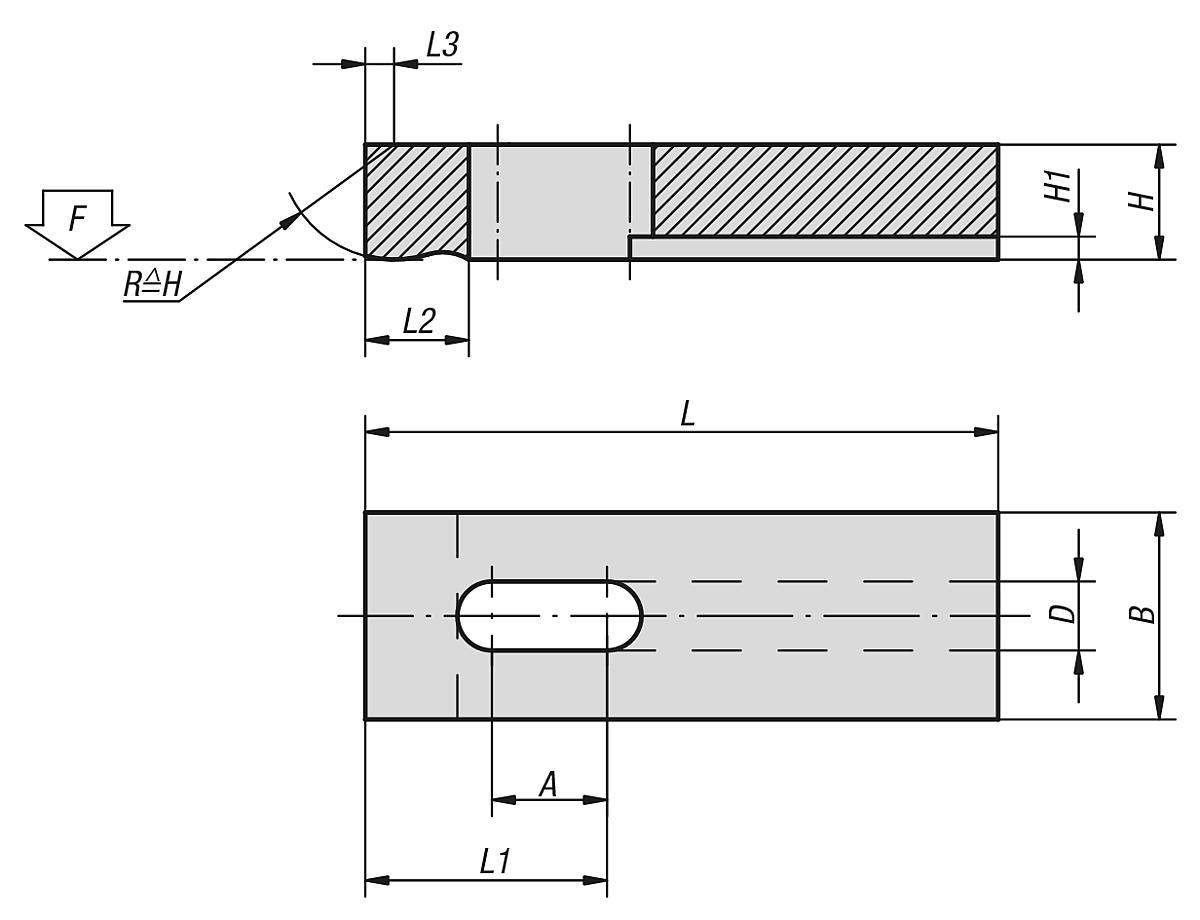

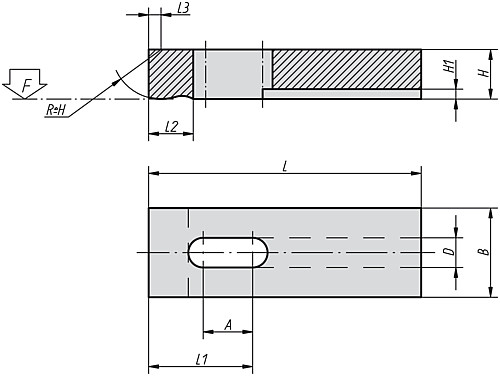

| A: | 8 |
|---|---|
| B: | 12 |
| D: | 5,5 |
| F kN: | 3,42 |
| Gewicht ca. kg: | 0,020 |
| H: | 8 |
| H1: | 3 |
| L: | 32 |
| L1: | 14 |
| L2: | 8 |
| L3: | 1,2 |
Dokumente
1
| Variante | A | B | D | F kN | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120215 (04010-05) |
8 | 12 | 5,5 | 3,42 | 0,020 | 8 | 3 | 32 | 14 | 8 | 1,2 | ab 9,61 € |
|
10120216 (04010-051) |
13 | 12 | 5,5 | 3,42 | 0,030 | 8 | 3 | 50 | 23 | 8 | 1,2 | ab 10,35 € |
|
10120217 (04010-06) |
10 | 16 | 7 | 4,82 | 0,040 | 10 | 3 | 40 | 17 | 10 | 1,6 | ab 10,94 € |
|
10120218 (04010-061) |
17 | 16 | 7 | 4,82 | 0,060 | 10 | 3 | 63 | 29 | 10 | 1,6 | ab 10,94 € |
|
10120219 (04010-08) |
12 | 20 | 9 | 8,77 | 0,090 | 12 | 4 | 50 | 22 | 12 | 2 | ab 11,54 € |
|
10120220 (04010-081) |
21 | 20 | 9 | 8,77 | 0,120 | 12 | 4 | 80 | 37 | 12 | 2 | ab 13,91 € |
|
10120221 (04010-10) |
16 | 25 | 11 | 13,9 | 0,150 | 16 | 4,5 | 63 | 28 | 16 | 2,5 | ab 16,23 € |
|
10120222 (04010-101) |
26 | 25 | 11 | 13,9 | 0,220 | 16 | 4,5 | 100 | 46 | 16 | 2,5 | ab 20,29 € |
|
10120223 (04010-12) |
20 | 32 | 14 | 20,2 | 0,290 | 20 | 5 | 80 | 35 | 20 | 3 | ab 22,32 € |
|
10120224 (04010-121) |
33 | 32 | 14 | 20,2 | 0,460 | 20 | 5 | 125 | 58 | 20 | 3 | ab 31,55 € |
|
10120225 (04010-14) |
25 | 40 | 16 | 27,6 | 0,620 | 25 | 6 | 100 | 44 | 25 | 4 | ab 33,26 € |
|
10120226 (04010-141) |
40 | 16 | 27,6 | 0,980 | 30 | 6 | 160 | 74 | 25 | 4 | ab 45,89 € | |
|
10120227 (04010-16) |
50 | 18 | 37,8 | 1,600 | 30 | 6 | 160 | 73 | 32 | 5 | ab 63,97 € | |
|
10120228 (04010-20) |
52 | 60 | 22 | 58,8 | 2,700 | 30 | 8 | 200 | 92 | 40 | 6 | ab 96,27 € |
