Produktnummer:
10120832
Herstellernummer:
04232-1501105
Hersteller:
Norelem
Norelem 04232-1501105 EXZENTERHEBEL GR .1 M5, MIT ALUMINIUMGRIFF
A:
70,4
Ausführung:
Stahl
Hub S:
1,2
Innengewinde D:
M5
Produktnummer:
10120832

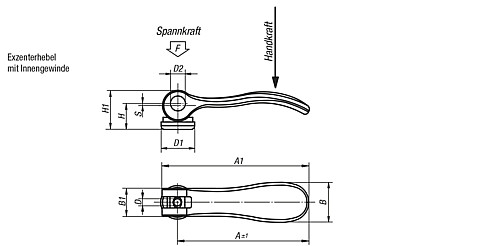

NLM 04232_IG Exzenterhebel mit Innengewinde
Beschreibung
Werkstoff, Ausführung:
Griffhebel aus Aluminiumguss EN AC-46200, schwarz pulverbeschichtet. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen Edelstahl 1.4305, blank. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Griffhebel aus Aluminiumguss EN AC-46200, schwarz pulverbeschichtet. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen Edelstahl 1.4305, blank. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Eigenschaften
| A: | 70,4 |
|---|---|
| A1: | 79,2 |
| Ausführung: | Stahl |
| B: | 21,5 |
| B1: | 15 |
| D1: | 18 |
| D2: | 9 |
| H: | 14,5 |
| H1: | 22 |
| Handkraft N: | 120 |
| Hub S: | 1,2 |
| Innengewinde D: | M5 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 4 |
Dokumente
1
| Variante | Ausführung | Innengewinde D | A | Hub S | Preis |
|---|---|---|---|---|---|
|
10120832 (04232-1501105) |
Stahl | M5 | 70,4 | 1,2 | ab 6,33 € |
|
10120833 (04232-1501106) |
Stahl | M6 | 70,4 | 1,2 | ab 6,33 € |
|
10120834 (04232-2501108) |
Stahl | M8 | 96 | 1,5 | ab 6,91 € |
|
10120835 (04232-1511105) |
Edelstahl | M5 | 70,4 | 1,2 | ab 9,06 € |
|
10120836 (04232-1511106) |
Edelstahl | M6 | 70,4 | 1,2 | ab 9,06 € |
|
10120837 (04232-2511108) |
Edelstahl | M8 | 96 | 1,5 | ab 9,91 € |
