Produktnummer:
10299433
Herstellernummer:
04233-0541004X15
Hersteller:
Norelem

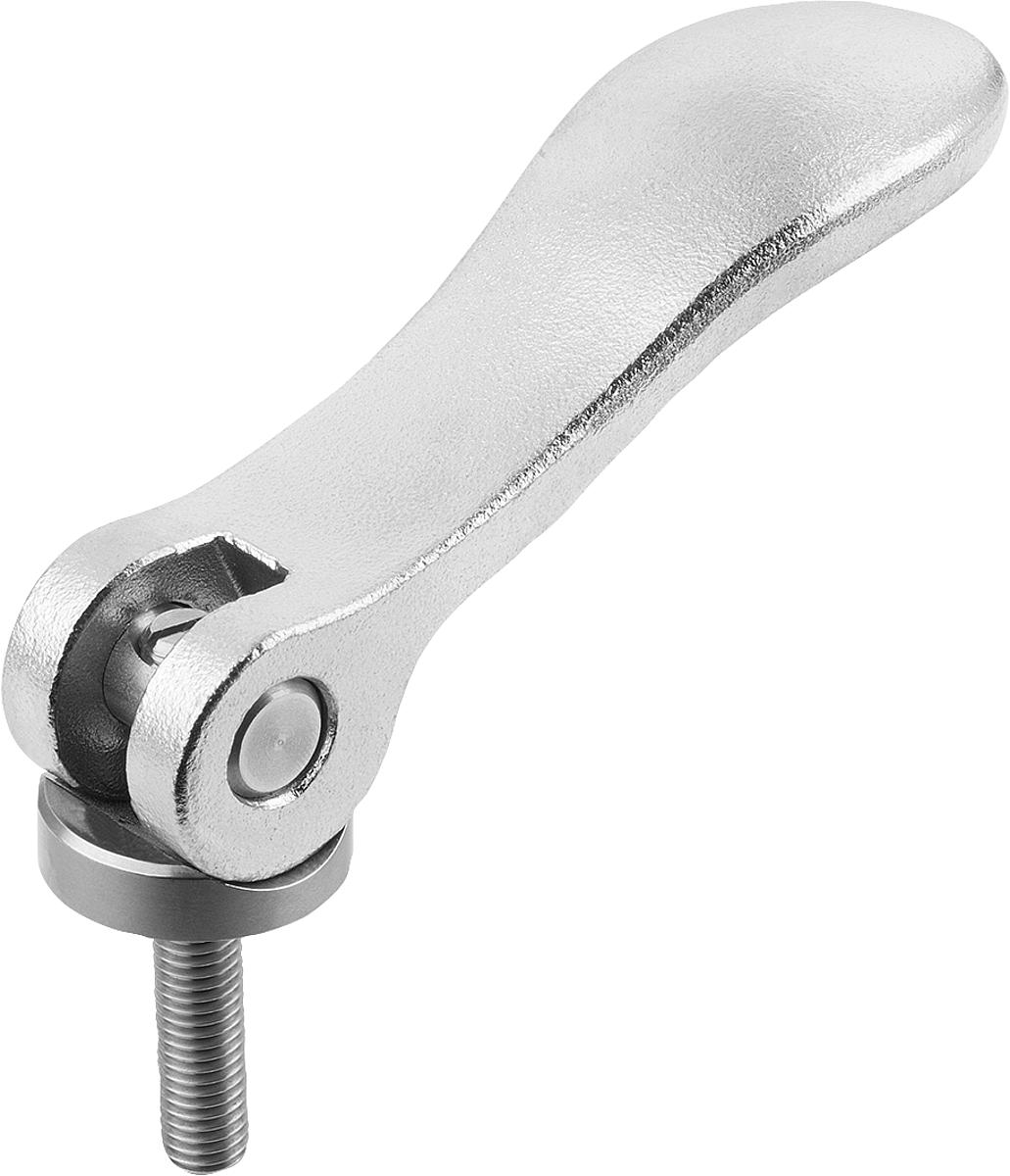

Norelem 04233-0541004X15 EXZENTERHEBEL EINSTELLBAR
D:
M4
L:
15
Oberfläche Grundkörper:
elektrolytisch poliert
Produktnummer:
10299433

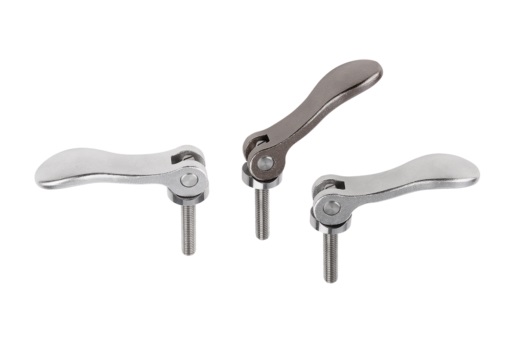

NLM 04233-NI Exzenterhebel einstellbar Edelstahl mit Außengewinde, Druckscheibe
Beschreibung
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels
zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der
Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit
Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und
Pharmaindustrie.

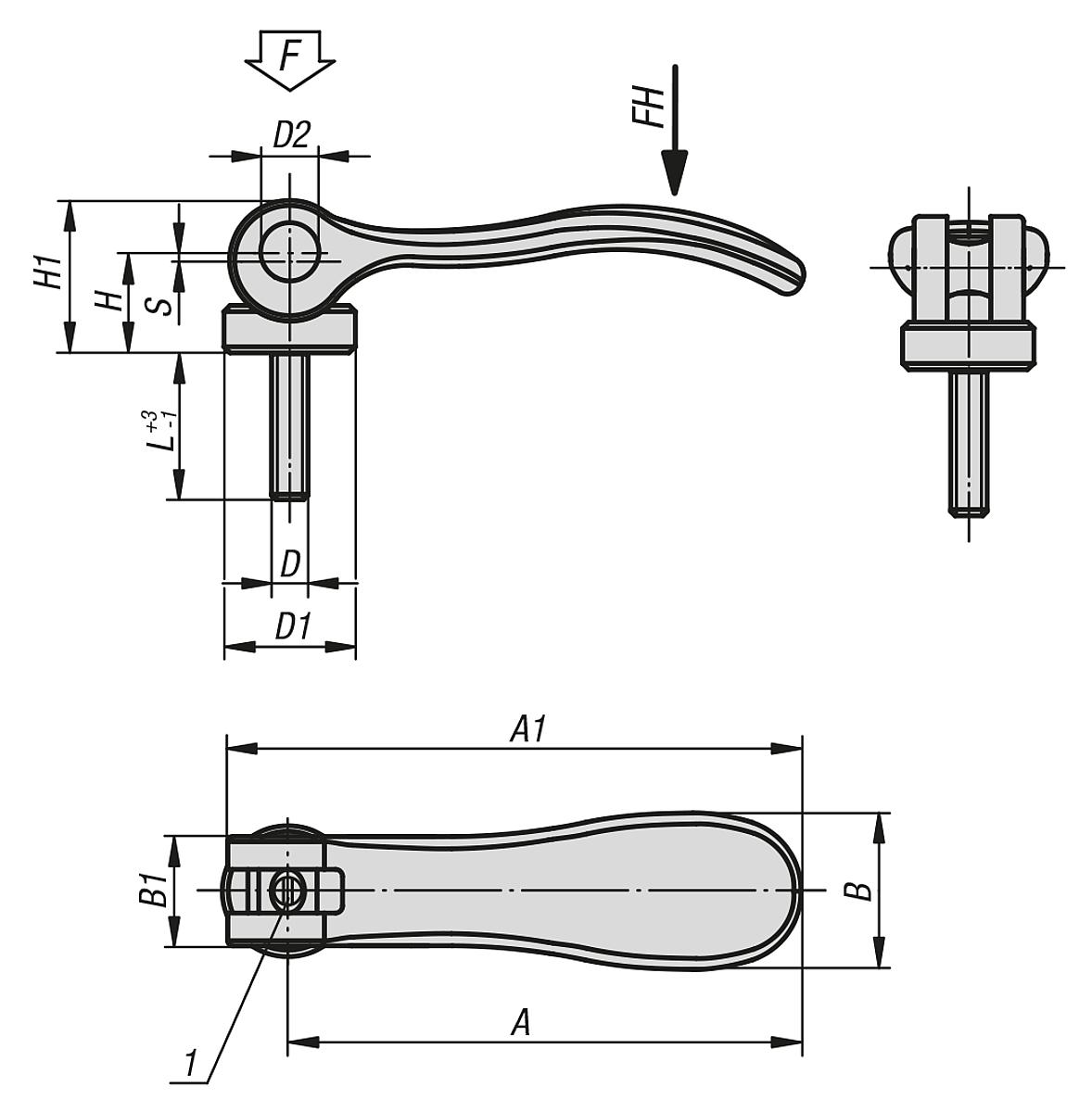

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels
zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der
Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit
Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und
Pharmaindustrie.

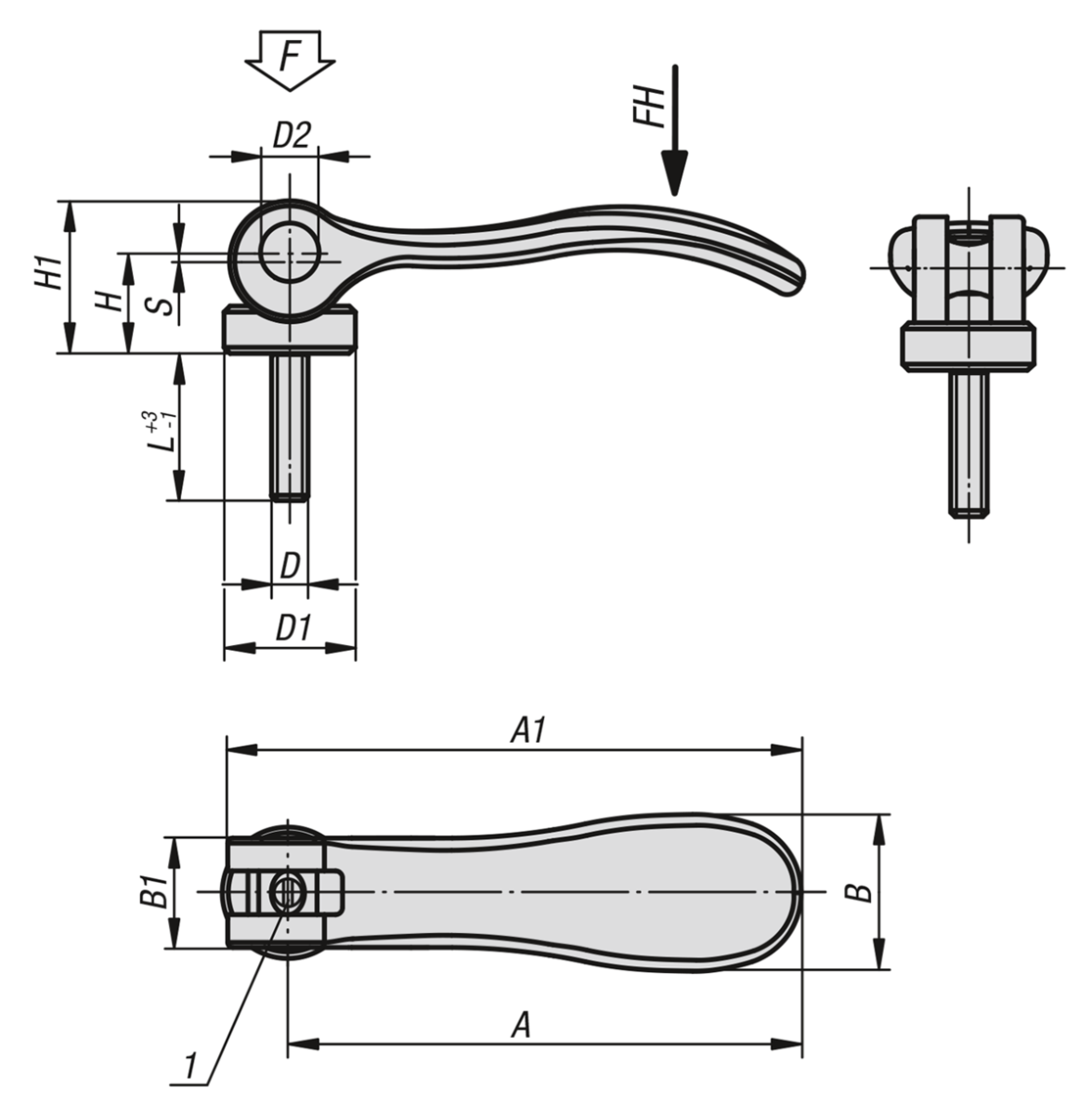

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
Eigenschaften
| D: | M4 |
|---|---|
| D1: | - |
| Handkraft N: | - |
| Hub S: | - |
| L: | 15 |
| Oberfläche Grundkörper: | elektrolytisch poliert |
| Spannkraft F kN: | - |
Dokumente
1
| Variante | L | D | Oberfläche Grundkörper | Preis |
|---|---|---|---|---|
|
10299456 (04233-9541303X10) |
10 | M3 | gestrahlt | ab 16,57 € |
|
10299457 (04233-9541303X15) |
15 | M3 | gestrahlt | ab 16,57 € |
|
10299458 (04233-9541303X30) |
30 | M3 | gestrahlt | ab 16,57 € |
|
10299459 (04233-9541304X10) |
10 | M4 | gestrahlt | ab 16,57 € |
|
10299460 (04233-9541304X15) |
15 | M4 | gestrahlt | ab 16,57 € |
|
10299461 (04233-9541304X30) |
30 | M4 | gestrahlt | ab 16,57 € |
|
10299462 (04233-0541304X15) |
15 | M4 | gestrahlt | ab 17,62 € |
|
10299463 (04233-0541304X20) |
20 | M4 | gestrahlt | ab 17,62 € |
|
10299464 (04233-0541304X30) |
30 | M4 | gestrahlt | ab 17,62 € |
|
10299465 (04233-0541305X20) |
20 | M5 | gestrahlt | ab 17,62 € |
|
10299466 (04233-0541305X30) |
30 | M5 | gestrahlt | ab 17,62 € |
|
10299467 (04233-0541305X40) |
40 | M5 | gestrahlt | ab 18,24 € |
|
10299468 (04233-0541305X50) |
50 | M5 | gestrahlt | ab 18,24 € |
|
10299427 (04233-9541003X10) |
10 | M3 | elektrolytisch poliert | ab 18,42 € |
|
10299428 (04233-9541003X15) |
15 | M3 | elektrolytisch poliert | ab 18,42 € |
|
10299429 (04233-9541003X30) |
30 | M3 | elektrolytisch poliert | ab 18,42 € |
|
10299430 (04233-9541004X10) |
10 | M4 | elektrolytisch poliert | ab 18,42 € |
|
10299431 (04233-9541004X15) |
15 | M4 | elektrolytisch poliert | ab 18,42 € |
|
10299432 (04233-9541004X30) |
30 | M4 | elektrolytisch poliert | ab 18,42 € |
|
10299433 (04233-0541004X15) |
15 | M4 | elektrolytisch poliert | ab 19,57 € |
|
10299434 (04233-0541004X20) |
20 | M4 | elektrolytisch poliert | ab 19,57 € |
|
10299435 (04233-0541004X30) |
30 | M4 | elektrolytisch poliert | ab 19,57 € |
|
10299436 (04233-0541005X20) |
20 | M5 | elektrolytisch poliert | ab 19,57 € |
|
10299437 (04233-0541005X30) |
30 | M5 | elektrolytisch poliert | ab 19,57 € |
|
10299438 (04233-0541005X40) |
40 | M5 | elektrolytisch poliert | ab 20,28 € |
|
10299439 (04233-0541005X50) |
50 | M5 | elektrolytisch poliert | ab 20,28 € |
|
10299469 (04233-1541305X20) |
20 | M5 | gestrahlt | ab 20,71 € |
|
10299470 (04233-1541305X30) |
30 | M5 | gestrahlt | ab 20,71 € |
|
10299473 (04233-1541306X20) |
20 | M6 | gestrahlt | ab 20,71 € |
|
10299474 (04233-1541306X30) |
30 | M6 | gestrahlt | ab 20,71 € |
|
10299471 (04233-1541305X40) |
40 | M5 | gestrahlt | ab 21,49 € |
|
10299472 (04233-1541305X50) |
50 | M5 | gestrahlt | ab 21,49 € |
|
10299475 (04233-1541306X40) |
40 | M6 | gestrahlt | ab 21,49 € |
|
10299476 (04233-1541306X50) |
50 | M6 | gestrahlt | ab 21,49 € |
|
10299440 (04233-1541005X20) |
20 | M5 | elektrolytisch poliert | ab 22,99 € |
|
10299441 (04233-1541005X30) |
30 | M5 | elektrolytisch poliert | ab 22,99 € |
|
10299444 (04233-1541006X20) |
20 | M6 | elektrolytisch poliert | ab 22,99 € |
|
10299445 (04233-1541006X30) |
30 | M6 | elektrolytisch poliert | ab 22,99 € |
|
10299442 (04233-1541005X40) |
40 | M5 | elektrolytisch poliert | ab 23,84 € |
|
10299443 (04233-1541005X50) |
50 | M5 | elektrolytisch poliert | ab 23,84 € |
|
10299446 (04233-1541006X40) |
40 | M6 | -elektrolytisch poliert | ab 23,84 € |
|
10299447 (04233-1541006X50) |
50 | M6 | -elektrolytisch poliert | ab 23,84 € |
|
10299477 (04233-2541308X25) |
25 | M8 | gestrahlt | ab 28,11 € |
|
10299478 (04233-2541308X30) |
30 | M8 | gestrahlt | ab 28,11 € |
|
10299481 (04233-2541310X25) |
25 | M10 | gestrahlt | ab 28,11 € |
|
10299482 (04233-2541310X30) |
30 | M10 | gestrahlt | ab 28,11 € |
|
10299479 (04233-2541308X40) |
40 | M8 | gestrahlt | ab 28,93 € |
|
10299480 (04233-2541308X50) |
50 | M8 | gestrahlt | ab 28,93 € |
|
10299483 (04233-2541310X40) |
40 | M10 | gestrahlt | ab 28,93 € |
|
10299484 (04233-2541310X50) |
50 | M10 | gestrahlt | ab 28,93 € |
|
10299448 (04233-2541008X25) |
25 | M8 | -elektrolytisch poliert | ab 31,23 € |
|
10299449 (04233-2541008X30) |
30 | M8 | -elektrolytisch poliert | ab 31,23 € |
|
10299452 (04233-2541010X25) |
25 | M10 | elektrolytisch poliert | ab 31,23 € |
|
10299453 (04233-2541010X30) |
30 | M10 | elektrolytisch poliert | ab 31,23 € |
|
10299450 (04233-2541008X40) |
40 | M8 | elektrolytisch poliert | ab 32,18 € |
|
10299451 (04233-2541008X50) |
50 | M8 | elektrolytisch poliert | ab 32,18 € |
|
10299454 (04233-2541010X40) |
40 | M10 | elektrolytisch poliert | ab 32,18 € |
|
10299455 (04233-2541010X50) |
50 | M10 | elektrolytisch poliert | ab 32,18 € |
