Produktnummer:
10120520
Herstellernummer:
04233-1512005X20
Hersteller:
Norelem
Norelem 04233-1512005X20 EXZENTERHEBEL GR.1 M5X20 EINSTELL, BAR, GRIFFHEBEL U. STAHL
Außengewinde D:
M5
L = Schraubenlänge:
20
Produktnummer:
10120520
NLM 04233 Exzenterhebel einstellbar Edelstahl mit Außengewinde
Beschreibung
Werkstoff, Ausführung:
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
nlm 04233-112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetz, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
nlm 04233-112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetz, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

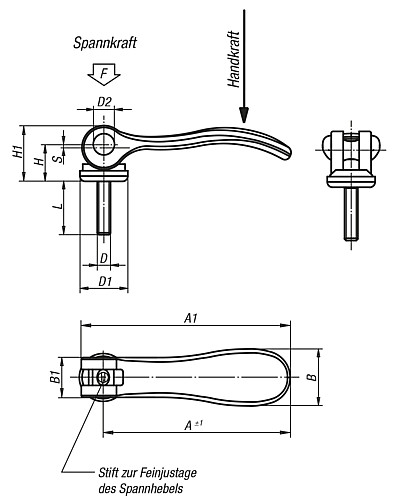

Eigenschaften
| A: | 70,4 |
|---|---|
| A1: | 79,2 |
| Außengewinde D: | M5 |
| B: | 21,5 |
| B1: | 15 |
| D1: | 18 |
| D2: | 9 |
| H: | 14,5 |
| H1: | 22 |
| Handkraft N: | 120 |
| Hub S: | 1,2 |
| L = Schraubenlänge: | 20 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 4 |
Dokumente
1
| Variante | L = Schraubenlänge | Außengewinde D | Preis |
|---|---|---|---|
|
10120520 (04233-1512005X20) |
20 | M5 | ab 21,92 € |
|
10120521 (04233-1512005X30) |
30 | M5 | ab 21,92 € |
|
10120524 (04233-1512006X20) |
20 | M6 | ab 21,92 € |
|
10120525 (04233-1512006X30) |
30 | M6 | ab 21,92 € |
|
10120522 (04233-1512005X40) |
40 | M5 | ab 22,74 € |
|
10120523 (04233-1512005X50) |
50 | M5 | ab 22,74 € |
|
10120526 (04233-1512006X40) |
40 | M6 | ab 22,74 € |
|
10120527 (04233-1512006X50) |
50 | M6 | ab 22,74 € |
|
10120528 (04233-2512008X25) |
25 | M8 | ab 29,74 € |
|
10120529 (04233-2512008X30) |
30 | M8 | ab 29,74 € |
|
10120532 (04233-2512010X25) |
25 | M10 | ab 29,74 € |
|
10120533 (04233-2512010X30) |
30 | M10 | ab 29,74 € |
|
10120530 (04233-2512008X40) |
40 | M8 | ab 30,63 € |
|
10120531 (04233-2512008X50) |
50 | M8 | ab 30,63 € |
|
10120534 (04233-2512010X40) |
40 | M10 | ab 30,63 € |
|
10120535 (04233-2512010X50) |
50 | M10 | ab 30,63 € |
