Produktnummer:
10120920
Herstellernummer:
04233-1521106X20
Hersteller:
Norelem

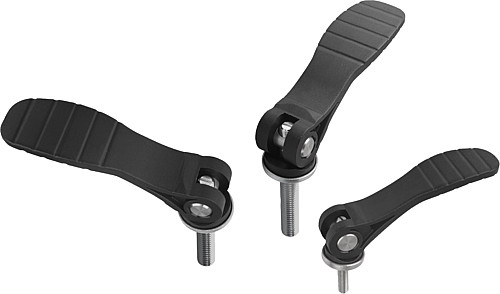

Norelem 04233-1521106X20 EXZENTERHEBEL GR.1 M6X20 EINSTELLBAR, MIT KUNSTSTOFFGRIFF
A:
71,5
A1:
79,6
Ausführung:
Stahl
Außengewinde D:
M6
B:
22
B1:
16
D1:
18
D2:
9
H:
14
H1:
23,4
Handkraft N:
125
L = Schraubenlänge:
20
Profil-Größe:
1
Spannkraft F kN:
2,5
Taststange:
1,15
Produktnummer:
10120920
NLM 04233 Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl
Beschreibung
Werkstoff, Ausführung:
Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66, schwarz.
Achsbolzen Edelstahl 1.4305, blank.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Bestellbeispiel:
nlm 04233-121105X20 (Länge mit L angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66, schwarz.
Achsbolzen Edelstahl 1.4305, blank.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.
Bestellbeispiel:
nlm 04233-121105X20 (Länge mit L angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Eigenschaften
| A: | 71,5 |
|---|---|
| A1: | 79,6 |
| Ausführung: | Stahl |
| Außengewinde D: | M6 |
| B: | 22 |
| B1: | 16 |
| D1: | 18 |
| D2: | 9 |
| H: | 14 |
| H1: | 23,4 |
| Handkraft N: | 125 |
| L = Schraubenlänge: | 20 |
| Profil-Größe: | 1 |
| Spannkraft F kN: | 2,5 |
| Taststange: | 1,15 |
Dokumente
1
| Variante | B | H | D2 | D1 | B1 | Profil-Größe | L = Schraubenlänge | Ausführung | Außengewinde D | H1 | A | A1 | Spannkraft F kN | Handkraft N | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120889 (04233-1521106X30) |
22 | 14 | 9 | 18 | 16 | 1 | 30 | Stahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,46 € |
|
10120916 (04233-1521105X20) |
22 | 14 | 9 | 18 | 16 | 1 | 20 | Stahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,46 € |
|
10120917 (04233-1521105X30) |
22 | 14 | 9 | 18 | 16 | 1 | 30 | Stahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,46 € |
|
10120920 (04233-1521106X20) |
22 | 14 | 9 | 18 | 16 | 1 | 20 | Stahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,46 € |
|
10120890 (04233-1521106X40) |
22 | 14 | 9 | 18 | 16 | 1 | 40 | Stahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,90 € |
|
10120891 (04233-1521106X50) |
22 | 14 | 9 | 18 | 16 | 1 | 50 | Stahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,90 € |
|
10120918 (04233-1521105X40) |
22 | 14 | 9 | 18 | 16 | 1 | 40 | Stahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,90 € |
|
10120919 (04233-1521105X50) |
22 | 14 | 9 | 18 | 16 | 1 | 50 | Stahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 6,90 € |
|
10120892 (04233-2521108X25) |
33 | 16,2 | 11 | 27 | 24 | 2 | 25 | Stahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,58 € |
|
10120893 (04233-2521108X30) |
33 | 16,2 | 11 | 27 | 24 | 2 | 30 | Stahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,58 € |
|
10120896 (04233-2521110X25) |
33 | 16,2 | 11 | 27 | 24 | 2 | 25 | Stahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,58 € |
|
10120897 (04233-2521110X30) |
33 | 16,2 | 11 | 27 | 24 | 2 | 30 | Stahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,58 € |
|
10120894 (04233-2521108X40) |
33 | 16,2 | 11 | 27 | 24 | 2 | 40 | Stahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,89 € |
|
10120895 (04233-2521108X50) |
33 | 16,2 | 11 | 27 | 24 | 2 | 50 | Stahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,89 € |
|
10120898 (04233-2521110X40) |
33 | 16,2 | 11 | 27 | 24 | 2 | 40 | Stahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,89 € |
|
10120899 (04233-2521110X50) |
33 | 16,2 | 11 | 27 | 24 | 2 | 50 | Stahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 7,89 € |
|
10120900 (04233-1531105X20) |
22 | 14 | 9 | 18 | 16 | 1 | 20 | Edelstahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 9,69 € |
|
10120901 (04233-1531105X30) |
22 | 14 | 9 | 18 | 16 | 1 | 30 | Edelstahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 9,69 € |
|
10120904 (04233-1531106X20) |
22 | 14 | 9 | 18 | 16 | 1 | 20 | Edelstahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 9,69 € |
|
10120905 (04233-1531106X30) |
22 | 14 | 9 | 18 | 16 | 1 | 30 | Edelstahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 9,69 € |
|
10120902 (04233-1531105X40) |
22 | 14 | 9 | 18 | 16 | 1 | 40 | Edelstahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 10,38 € |
|
10120903 (04233-1531105X50) |
22 | 14 | 9 | 18 | 16 | 1 | 50 | Edelstahl | M5 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 10,38 € |
|
10120906 (04233-1531106X40) |
22 | 14 | 9 | 18 | 16 | 1 | 40 | Edelstahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 10,38 € |
|
10120907 (04233-1531106X50) |
22 | 14 | 9 | 18 | 16 | 1 | 50 | Edelstahl | M6 | 23,4 | 71,5 | 79,6 | 2,5 | 125 | 1,15 | ab 10,38 € |
|
10120908 (04233-2531108X25) |
33 | 16,2 | 11 | 27 | 24 | 2 | 25 | Edelstahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 11,36 € |
|
10120909 (04233-2531108X30) |
33 | 16,2 | 11 | 27 | 24 | 2 | 30 | Edelstahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 11,36 € |
|
10120912 (04233-2531110X25) |
33 | 16,2 | 11 | 27 | 24 | 2 | 25 | Edelstahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 11,36 € |
|
10120913 (04233-2531110X30) |
33 | 16,2 | 11 | 27 | 24 | 2 | 30 | Edelstahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 11,36 € |
|
10120910 (04233-2531108X40) |
33 | 16,2 | 11 | 27 | 24 | 2 | 40 | Edelstahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 12,16 € |
|
10120911 (04233-2531108X50) |
33 | 16,2 | 11 | 27 | 24 | 2 | 50 | Edelstahl | M8 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 12,16 € |
|
10120914 (04233-2531110X40) |
33 | 16,2 | 11 | 27 | 24 | 2 | 40 | Edelstahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 12,16 € |
|
10120915 (04233-2531110X50) |
33 | 16,2 | 11 | 27 | 24 | 2 | 50 | Edelstahl | M10 | 27,7 | 99,9 | 110 | 5 | 170 | 1,5 | ab 12,16 € |
