Produktnummer:
10120556
Herstellernummer:
04290-12
Hersteller:
Norelem

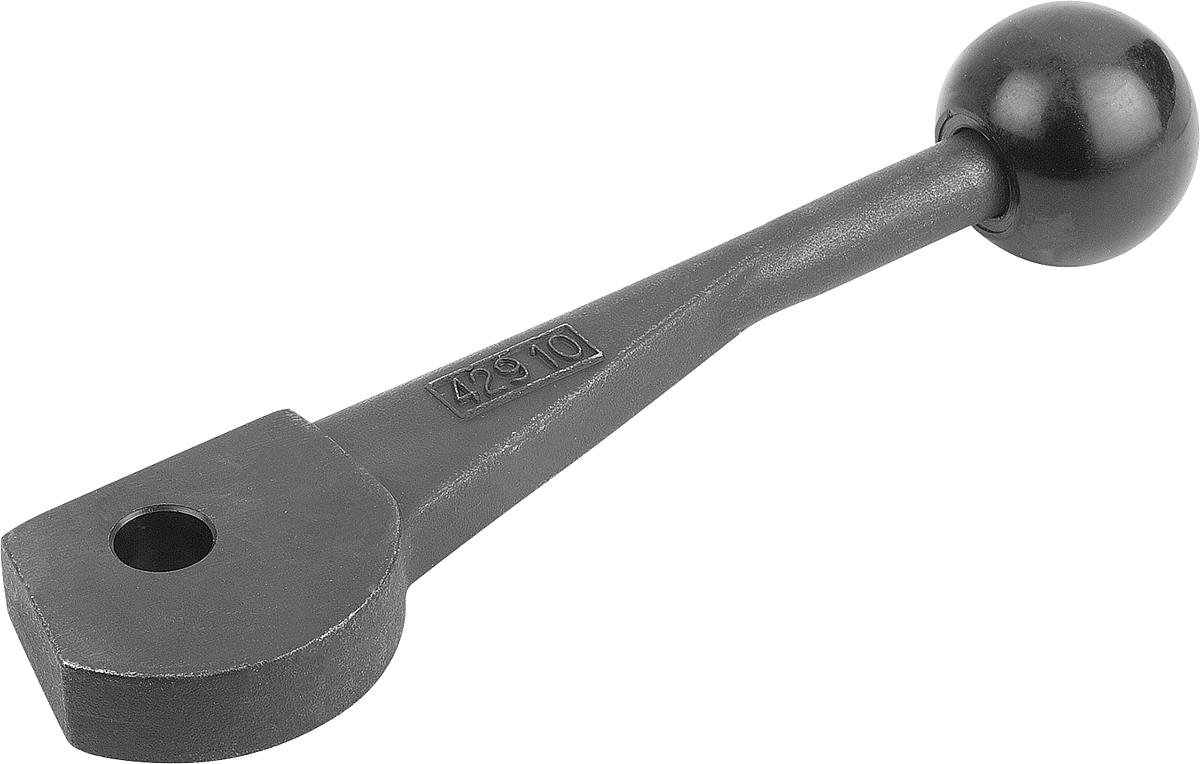

Norelem 04290-12 EXZENTERHEBEL EINFACH D=12H11
B:
14
D:
12
D1:
30
Gewicht ca. kg:
0,335
H:
44
H1:
30,2
L:
138,5
L1:
24,3
R:
28
R1:
31,2
Produktnummer:
10120556
NLM 04290 Exzenterhebel einfach
Beschreibung
Werkstoff:
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04290-10
Hinweis:
Passender Achsbolzen siehe 04250.
Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04290-10
Hinweis:
Passender Achsbolzen siehe 04250.
Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.

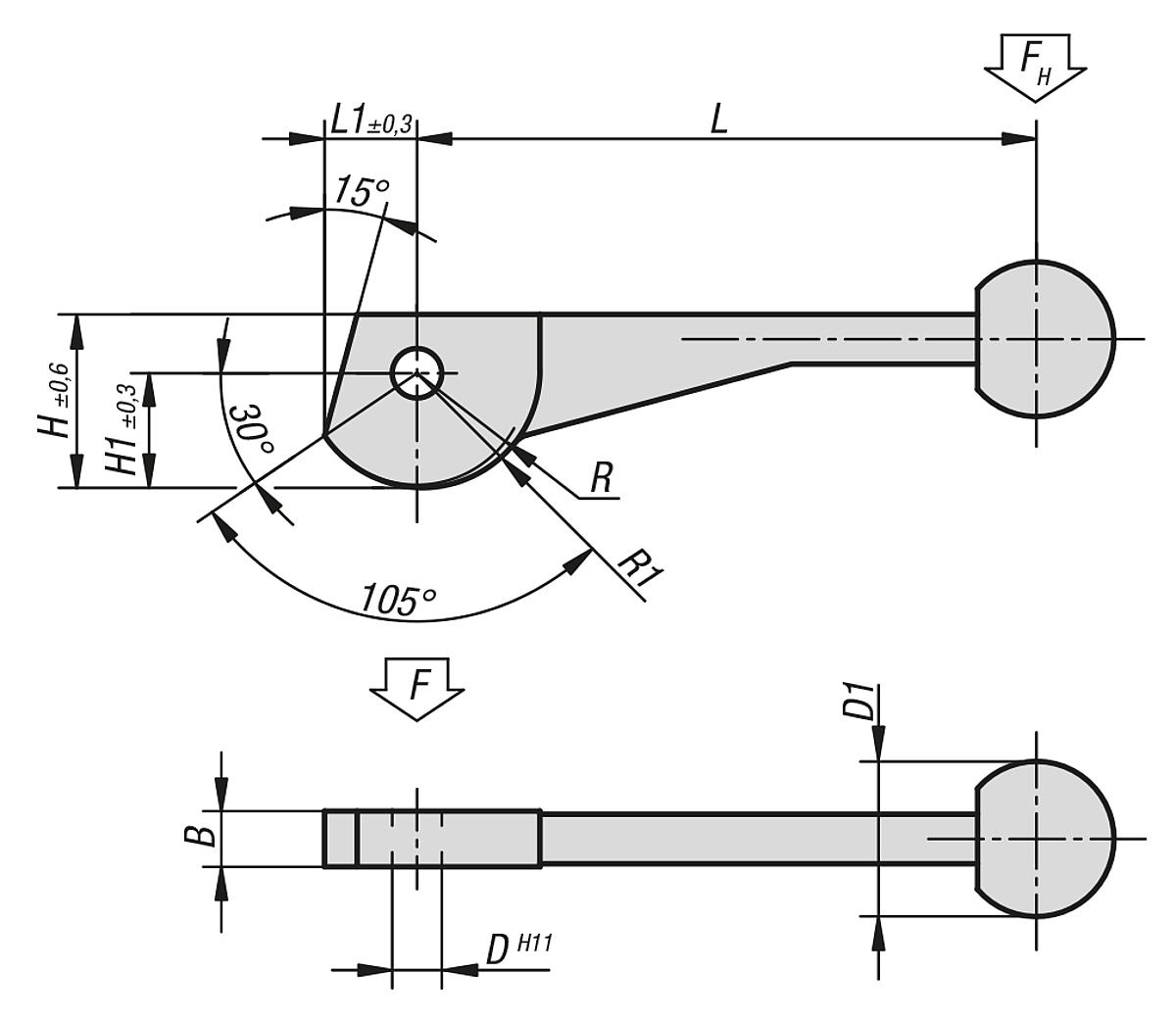

Eigenschaften
| B: | 14 |
|---|---|
| D: | 12 |
| D1: | 30 |
| Gewicht ca. kg: | 0,335 |
| H: | 44 |
| H1: | 30,2 |
| L: | 138,5 |
| L1: | 24,3 |
| R: | 28 |
| R1: | 31,2 |
Dokumente
1
| Variante | B | D | D1 | Gewicht ca. kg | H | H1 | L | L1 | R | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120554 (04290-08) |
9 | 8 | 25 | 0,100 | 28 | 18,5 | 100 | 14,9 | 17,5 | 19,2 | ab 30,73 € |
|
10120555 (04290-10) |
12 | 10 | 30 | 0,210 | 35 | 23,3 | 120 | 18,7 | 21,5 | 24 | ab 38,55 € |
|
10120556 (04290-12) |
14 | 12 | 30 | 0,335 | 44 | 30,2 | 138,5 | 24,3 | 28 | 31,2 | ab 50,57 € |
