Produktnummer:
10120560
Herstellernummer:
04330-08
Hersteller:
Norelem

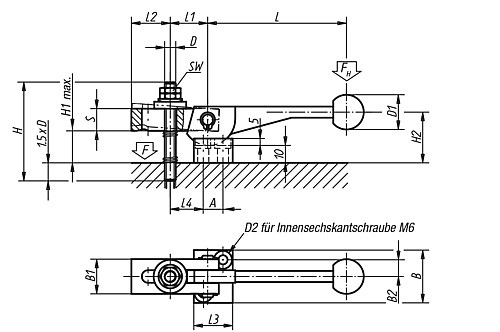

Norelem 04330-08 EXZENTERSPANNER M. ENDSPANNUNG, M8
A:
14
B:
38
B1:
25
B2:
12
D:
M8
D1:
25
D2:
7
Gewicht ca. kg:
0,195
H:
70
H1 max.:
25
H2:
34
L:
100
L1:
27
L2:
28
L3:
28
L4:
27
S:
16
SW:
13
Produktnummer:
10120560

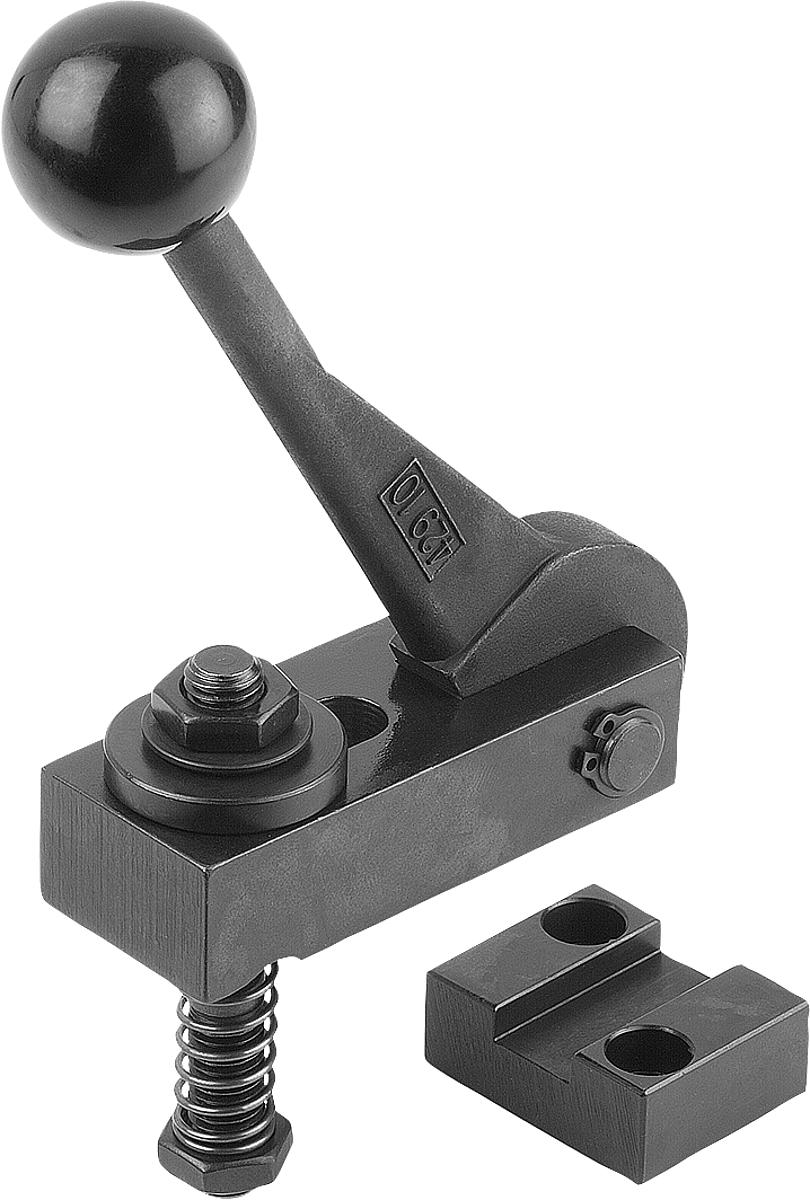

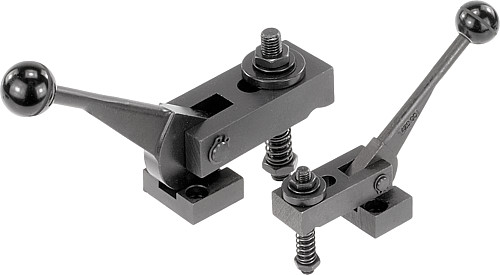

NLM 04330 Exzenterspanner mit Endspannung
Beschreibung
Werkstoff:
Exzenter Vergütungsstahl 1.7220,
Spanneisen Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04330-10
Exzenter Vergütungsstahl 1.7220,
Spanneisen Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04330-10
Eigenschaften

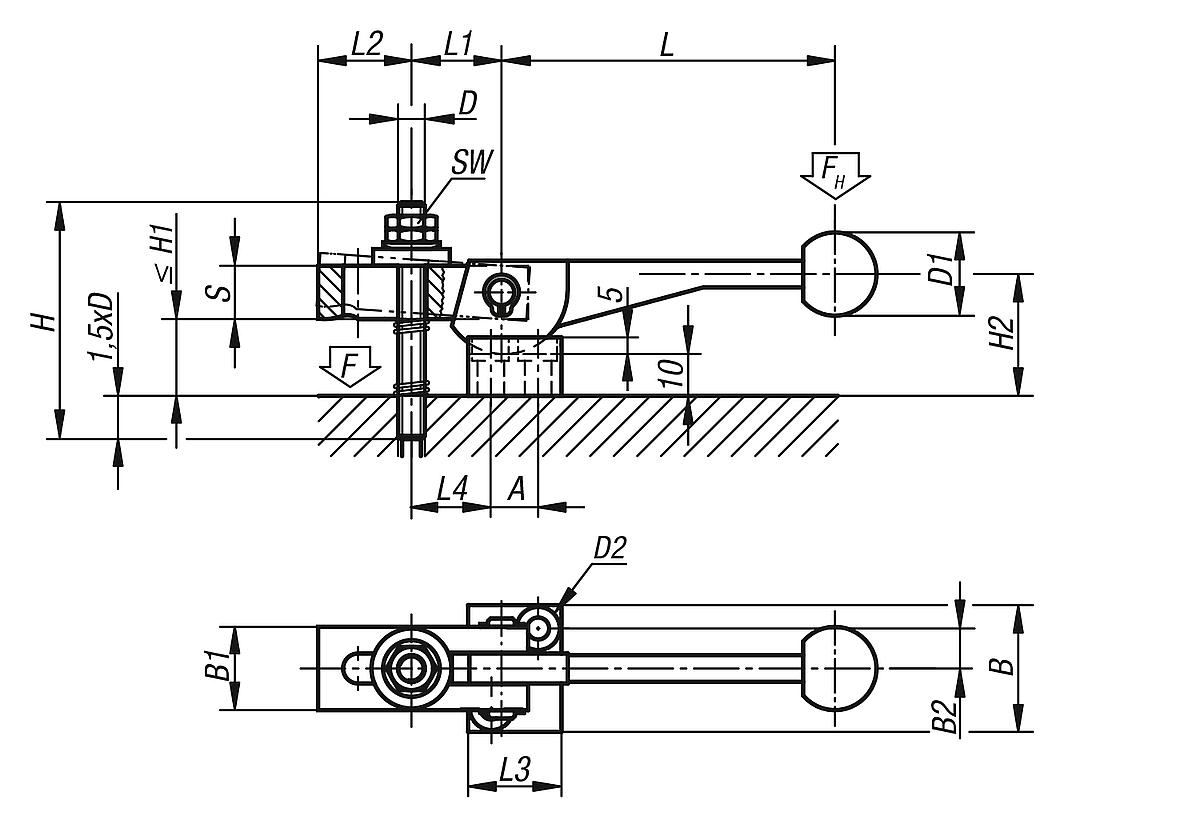

| A: | 14 |
|---|---|
| B: | 38 |
| B1: | 25 |
| B2: | 12 |
| D: | M8 |
| D1: | 25 |
| D2: | 7 |
| Gewicht ca. kg: | 0,195 |
| H: | 70 |
| H1 max.: | 25 |
| H2: | 34 |
| L: | 100 |
| L1: | 27 |
| L2: | 28 |
| L3: | 28 |
| L4: | 27 |
| S: | 16 |
| SW: | 13 |
Dokumente
1
| Variante | H | A | SW | D1 | S | D | L | B | L1 | D2 | L3 | L2 | Gewicht ca. kg | B2 | B1 | L4 | H1 max. | H2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120560 (04330-08) |
70 | 14 | 13 | 25 | 16 | M8 | 100 | 38 | 27 | 7 | 28 | 28 | 0,195 | 12 | 25 | 27 | 25 | 34 | ab 117,06 € |
|
10120561 (04330-10) |
80 | 16 | 17 | 30 | 20 | M10 | 120 | 41 | 34 | 7 | 32 | 36 | 0,720 | 13,5 | 32 | 35 | 24 | 40 | ab 128,60 € |
|
10120562 (04330-12) |
100 | 19 | 19 | 30 | 25 | M12 | 138,5 | 43 | 43 | 7 | 37 | 45 | 1,215 | 14,5 | 40 | 45 | 31 | 48 | ab 162,32 € |
