Produktnummer:
10120576
Herstellernummer:
04363-0100
Hersteller:
Norelem
Norelem 04363-0100 SCHWENKSPANNER MINI, LINKSAUSFÜHRUNG
Ausführung:
Linksausführung
Spannkraft N:
800
Produktnummer:
10120576

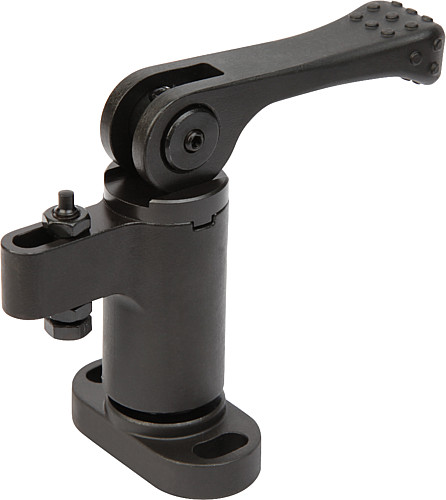

NLM 04363 Schwenkspanner mini mit Exzenterhebel
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04363-0100
Hinweis:
Schwenkspanner werden vorwiegend dort eingesetzt, wenn Spannpunkte zum Einlegen und Entnehmen der Werkstücke frei sein müssen.
* Zulässige Handkraft für den Griff.
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04363-0100
Hinweis:
Schwenkspanner werden vorwiegend dort eingesetzt, wenn Spannpunkte zum Einlegen und Entnehmen der Werkstücke frei sein müssen.
* Zulässige Handkraft für den Griff.

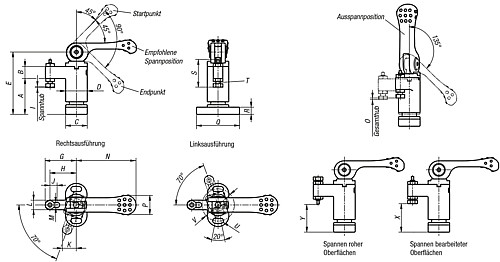

Eigenschaften
| A: | 30 |
|---|---|
| Ausführung: | Linksausführung |
| B: | 10 |
| C: | 18 |
| D: | 18 |
| E: | 52 |
| G: | 26 |
| Gewicht ca. kg: | 0,134 |
| H: | 22 |
| Handkraft N: | 100* |
| I: | 0,8 |
| J: | 6 |
| K: | 11,5 |
| L: | 8 |
| M: | 4,3 |
| N: | 50 |
| O: | 1,2 |
| P: | 16 |
| Q: | 36 |
| R: | 6 |
| S: | 22,8 |
| Spannkraft N: | 800 |
| T: | M4 |
| U: | 4,3 |
| V: | 27 |
| X max.: | 25,2 |
| X min.: | 22,4 |
| Y max.: | 24,8 |
| Y min.: | 22 |
Dokumente
1
| Variante | Ausführung | Spannkraft N | Preis |
|---|---|---|---|
|
10120576 (04363-0100) |
Linksausführung | 800 | ab 111,26 € |
|
10120580 (04363-1100) |
Rechtsausführung | 800 | ab 111,26 € |
|
10120577 (04363-0150) |
Linksausführung | 1500 | ab 128,60 € |
|
10120581 (04363-1150) |
Rechtsausführung | 1500 | ab 128,60 € |
|
10120578 (04363-0200) |
Linksausführung | 2100 | ab 163,82 € |
|
10120582 (04363-1200) |
Rechtsausführung | 2100 | ab 163,82 € |
|
10120579 (04363-0300) |
Linksausführung | 2800 | ab 210,52 € |
|
10120583 (04363-1300) |
Rechtsausführung | 2800 | ab 210,52 € |
