Produktnummer:
10120762
Herstellernummer:
04430-01
Hersteller:
Norelem

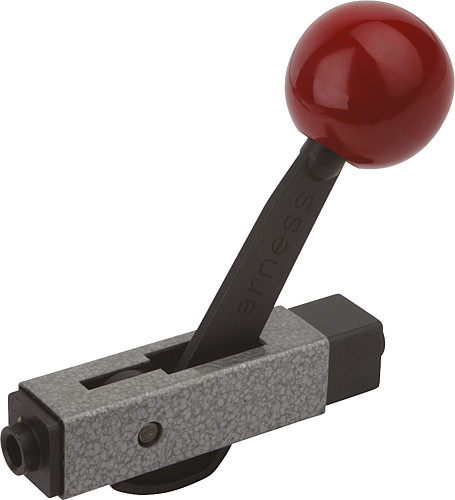

Norelem 04430-01 SPANNELEMENT ARNESS,
Gewicht ca. kg:
0,250
L1:

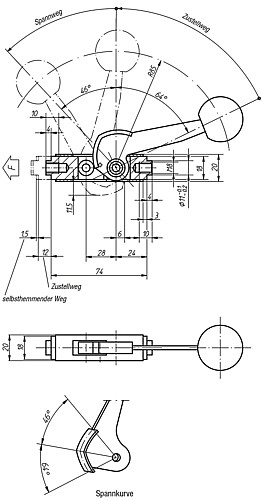

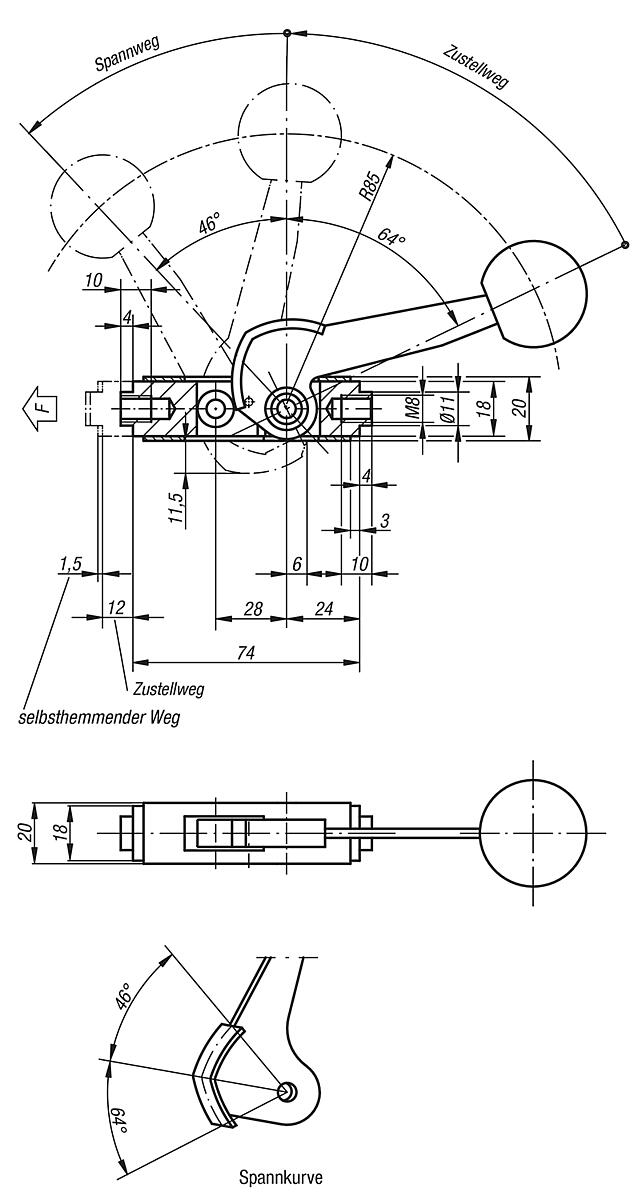

siehe Zeichnung
Produktnummer:
10120762
NLM 04430 Spannelement arness
Beschreibung
Werkstoff:
Stahl, Kugelknopf Duroplast PF 31.
Ausführung:
Gehäuse silbergrau hammerschlaglackiert.
Alle übrigen Teile brüniert.
Kugelknopf rot.
Hinweis:
Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen.
Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet.
Die höchstzulässige Spannkraft liegt bei 4905 N.
Stahl, Kugelknopf Duroplast PF 31.
Ausführung:
Gehäuse silbergrau hammerschlaglackiert.
Alle übrigen Teile brüniert.
Kugelknopf rot.
Hinweis:
Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen.
Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet.
Die höchstzulässige Spannkraft liegt bei 4905 N.
Eigenschaften
| Gewicht ca. kg: | 0,250 |
|---|---|
| L1: | siehe Zeichnung |
Dokumente
1
| Variante | Gewicht ca. kg | L1 | Preis |
|---|---|---|---|
|
10120762 (04430-01) |
0,250 | siehe Zeichnung | ab 114,56 € |
