Produktnummer:
10120705
Herstellernummer:
04441-119
Hersteller:
Norelem

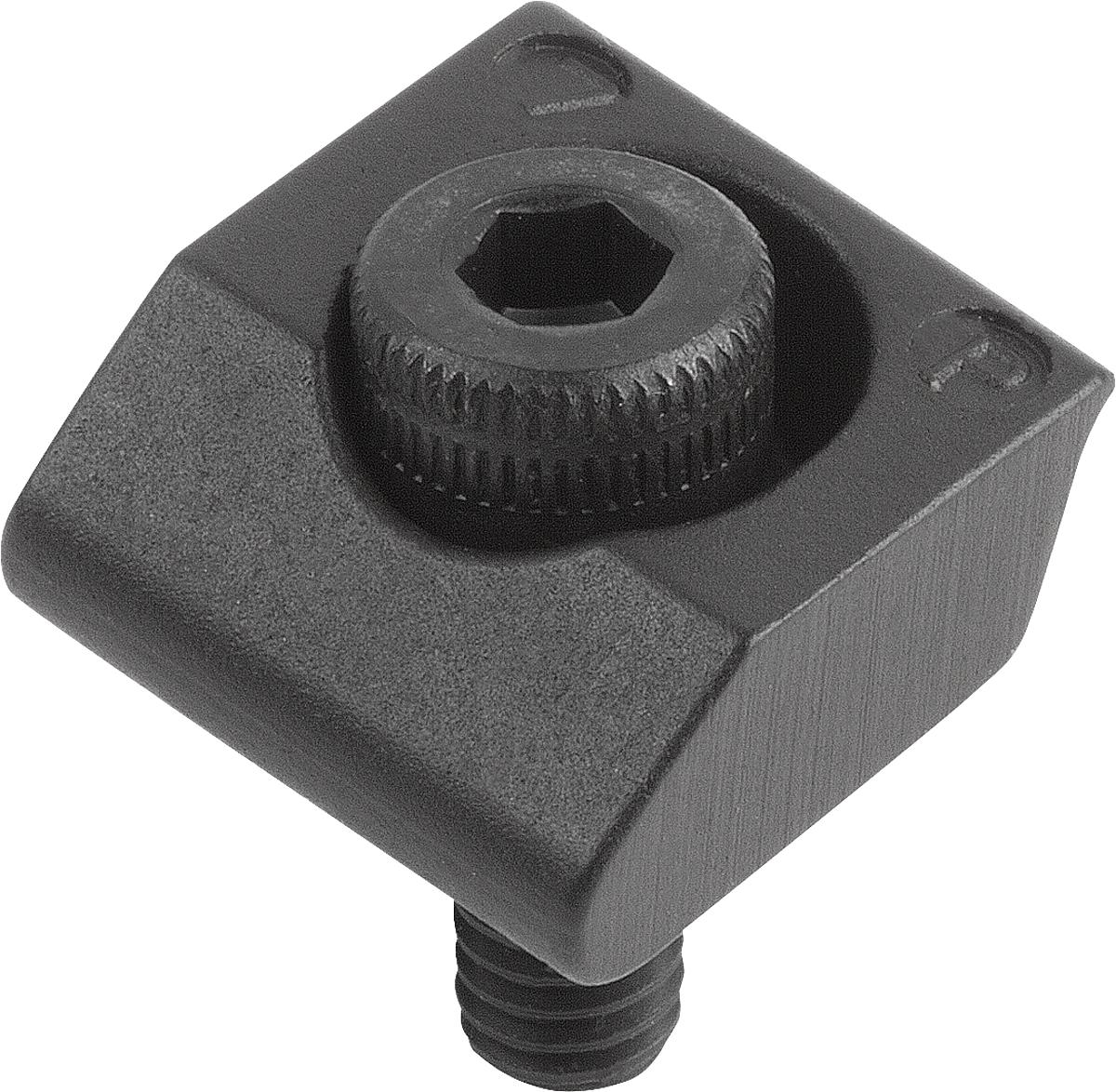

Norelem 04441-119 KLEMME FORM A STAHL
Form:
A
H:
11,5
H1:
7,2
Klemmbreite:
19,1
Klemmweg:
0,6
L:
19
Material:
Stahl
Produktnummer:
10120705
NLM 04441 Klemmen
Beschreibung
Äußerst platzsparende Bauweise. Keine Störkanten durch die seitliche Spannung. Niederzugeffekt.
Werkstoff: Klemmscheibe Stahl oder Messing.
Ausführung: Stahl gehärtet.
Bestellbeispiel: LE70183 04441-113
Werkstoff: Klemmscheibe Stahl oder Messing.
Ausführung: Stahl gehärtet.
Bestellbeispiel: LE70183 04441-113

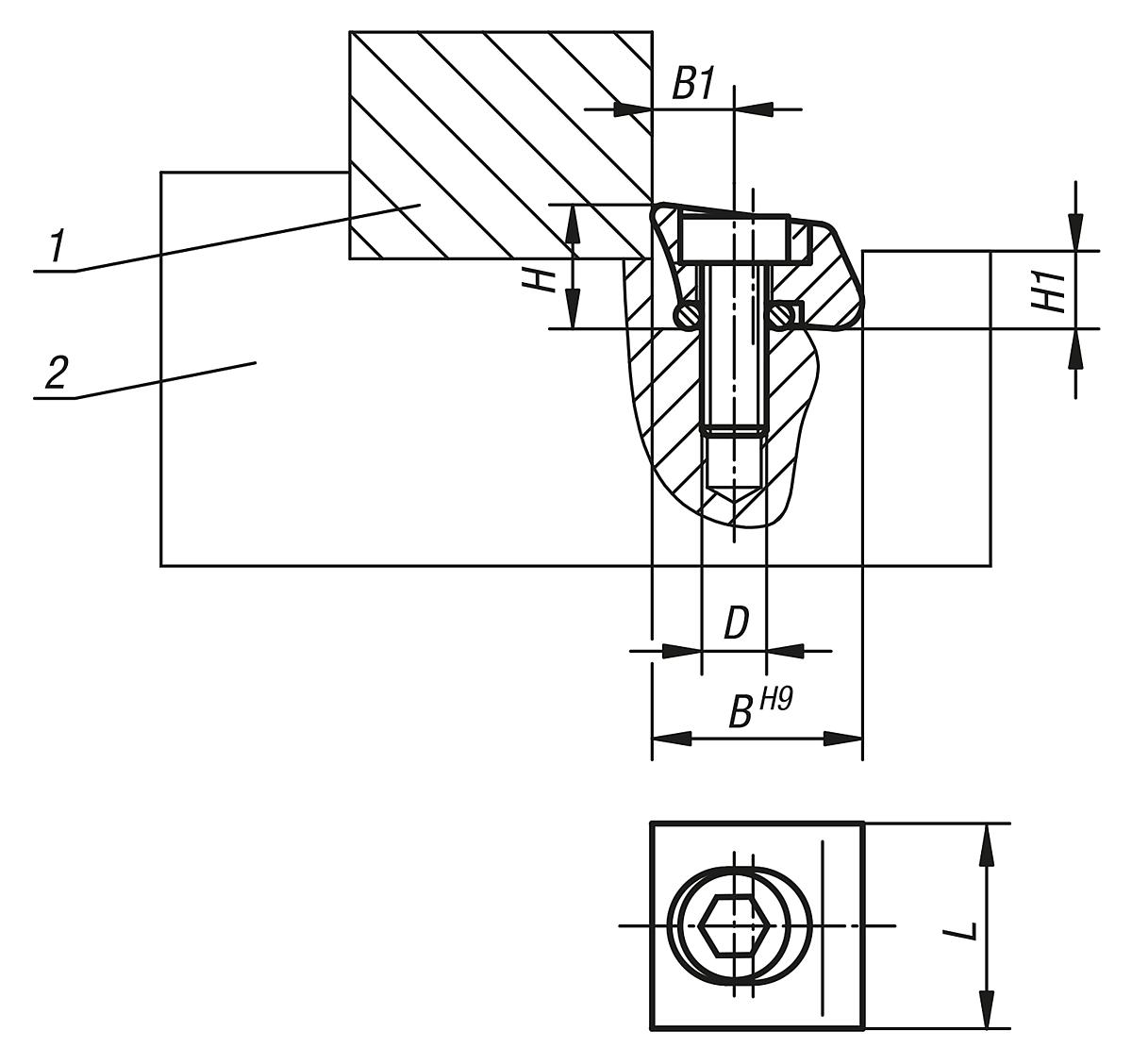

Eigenschaften
| Anziehdrehmoment max. Nm: | 22,5 |
|---|---|
| B: | 19,05 |
| B1: | 7,6 |
| D: | M6x16 |
| Form: | A |
| Gewicht ca. g: | 15 |
| H: | 11,5 |
| H1: | 7,2 |
| Klemmbreite: | 19,1 |
| Klemmkraft kN: | 16 |
| Klemmweg: | 0,6 |
| L: | 19 |
| Material: | Stahl |
Dokumente
1
| Variante | Form | H | H1 | Klemmbreite | Klemmweg | L | Material | Preis |
|---|---|---|---|---|---|---|---|---|
|
10120706 (04441-210) |
B | 6 | 3,6 | 9,5 | 0,15 | 9,5 | Stahl | ab 24,68 € |
|
10120703 (04441-110) |
A | 6 | 3,6 | 9,5 | 0,15 | 9,5 | Stahl | ab 24,83 € |
|
10120707 (04441-213) |
B | 8 | 4,8 | 12,7 | 0,4 | 13 | Stahl | ab 25,61 € |
|
10120709 (04441-310) |
B | 6 | 3,6 | 9,5 | 0,15 | 9,5 | Messing | ab 25,74 € |
|
10120704 (04441-113) |
A | 8 | 4,8 | 12,7 | 0,4 | 13 | Stahl | ab 25,92 € |
|
10120710 (04441-313) |
B | 8 | 4,8 | 12,7 | 0,4 | 13 | Messing | ab 26,69 € |
|
10120708 (04441-219) |
B | 11,5 | 7,2 | 19,1 | 0,6 | 19 | Stahl | ab 30,39 € |
|
10120711 (04441-319) |
B | 11,5 | 7,2 | 19,1 | 0,6 | 19 | Messing | ab 30,93 € |
|
10120705 (04441-119) |
A | 11,5 | 7,2 | 19,1 | 0,6 | 19 | Stahl | ab 33,26 € |
