Produktnummer:
10120712
Herstellernummer:
04444-08
Hersteller:
Norelem
Norelem 04444-08 MULTI EXZENTER SPANNEINHEIT, FÜR BEFESTIGUNGSSCHRAUBE M8
Passende Befestigungsschraube:
M8
Produktnummer:
10120712

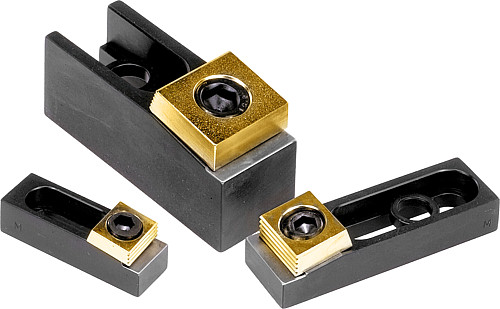

NLM 04444 Multi Exzenter Spanneinheiten
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
nlm 04444-12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
nlm 04444-12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften

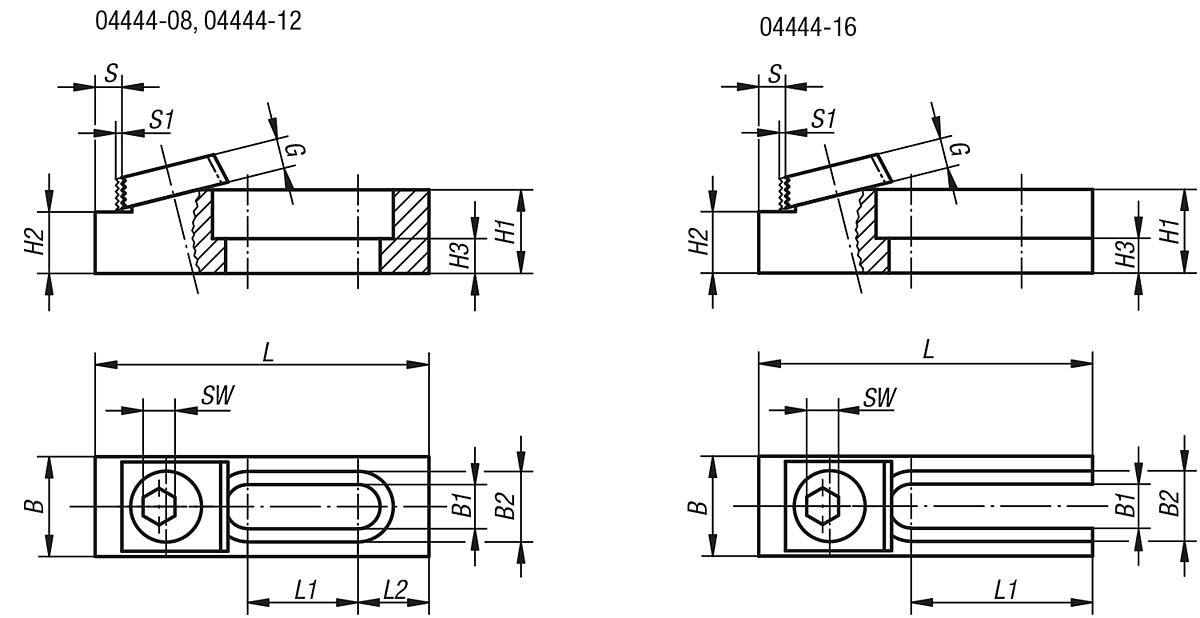

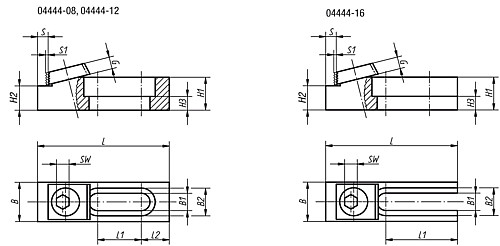

| Anziehdrehmoment max. Nm: | 28 |
|---|---|
| B: | 19 |
| B1: | 8,4 |
| B2: | 13,4 |
| G: | 5,3 |
| Gewicht ca. kg: | 0,120 |
| H1: | 15,9 |
| H2: | 11,684 -0,013 |
| H3: | 6,6 |
| L: | 63,5 |
| L1: | 21 |
| L2: | 13,5 |
| Langloch: | geschlossen |
| Passende Befestigungsschraube: | M8 |
| S: | 6,3 |
| S1: | 1,2 |
| SW: | 7 |
| Spannkraft kN: | 8,9 |
Dokumente
1
| Variante | Passende Befestigungsschraube | Preis |
|---|---|---|
|
10120712 (04444-08) |
M8 | ab 85,56 € |
|
10120713 (04444-12) |
M12 | ab 95,76 € |
|
10120714 (04444-16) |
M16 | ab 269,30 € |
