Produktnummer: 10120992

Herstellernummer: 04523-12

Hersteller: Norelem

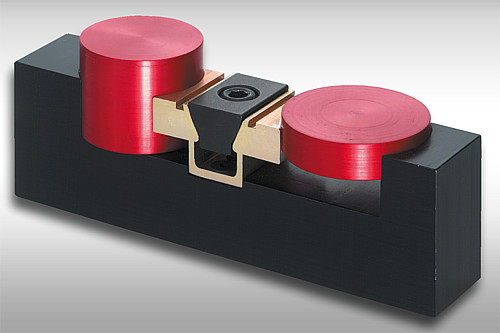

Norelem 04523-12 DOPPEL KEILSPANNER D=M12, MIT BEARBEITUNGSZUGABE

Anziehdrehmoment max. Nm: 38,4 B1 min. max.: 76,2 - 78 B2: 30,9 B3: 14,8 D: M12 D1: M5 F kN: 15,6 Gewicht ca. kg: 0,420 H: 38,1 H1: 19 L: 47,6 L1: 30,5

168,92 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Anziehdrehmoment max. Nm

B1 min. max.

F kN

Gewicht ca. kg

Stück

VPE: 1 Stück

Produktnummer: 10120992

NLM 04523 Doppel Keilspanner mit Bearbeitungszugabe

Werkstoff:
Außenteil Aluminiumprofil.
Keil Einsatzstahl.

Ausführung:
Außenteil eloxiert.
Keil brüniert.

Bestellbeispiel:
nlm 04523-08

Hinweis:
Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.

Anziehdrehmoment max. Nm:	38,4
B1 min. max.:	76,2 - 78
B2:	30,9
B3:	14,8
D:	M12
D1:	M5
F kN:	15,6
Gewicht ca. kg:	0,420
H:	38,1
H1:	19
L:	47,6
L1:	30,5

Datenblatt

Variante	Anziehdrehmoment max. Nm	B1 min. max.	B2	B3	D	D1	F kN	Gewicht ca. kg	H	H1	L	L1	Preis

10120989 (04523-04)	3,4	28,6 - 29,1	10,6	4,6	M4	M2	2,2	0,018	12,7	6,3	15,9	10,2	ab 41,59 €
10120990 (04523-06)	14,3	38,1 - 39	16,1	6,6	M6	M4	6,7	0,056	19	9,5	23,9	15,9	ab 43,81 €
10120991 (04523-08)	14,5	50,8 - 52	20,8	9,4	M8	M4	8,9	0,123	25,4	12,7	31,8	20,6	ab 60,86 €
10120992 (04523-12)	38,4	76,2 - 78	30,9	14,8	M12	M5	15,6	0,420	38,1	19	47,6	30,5	ab 168,92 €
10120993 (04523-16)	74,6	101,6 - 103,9	41,3	20,3	M16	M6	26,7	1,008	50,8	25,4	63,5	40	ab 275,58 €
