Produktnummer:
10120999
Herstellernummer:
04524-2110
Hersteller:
Norelem

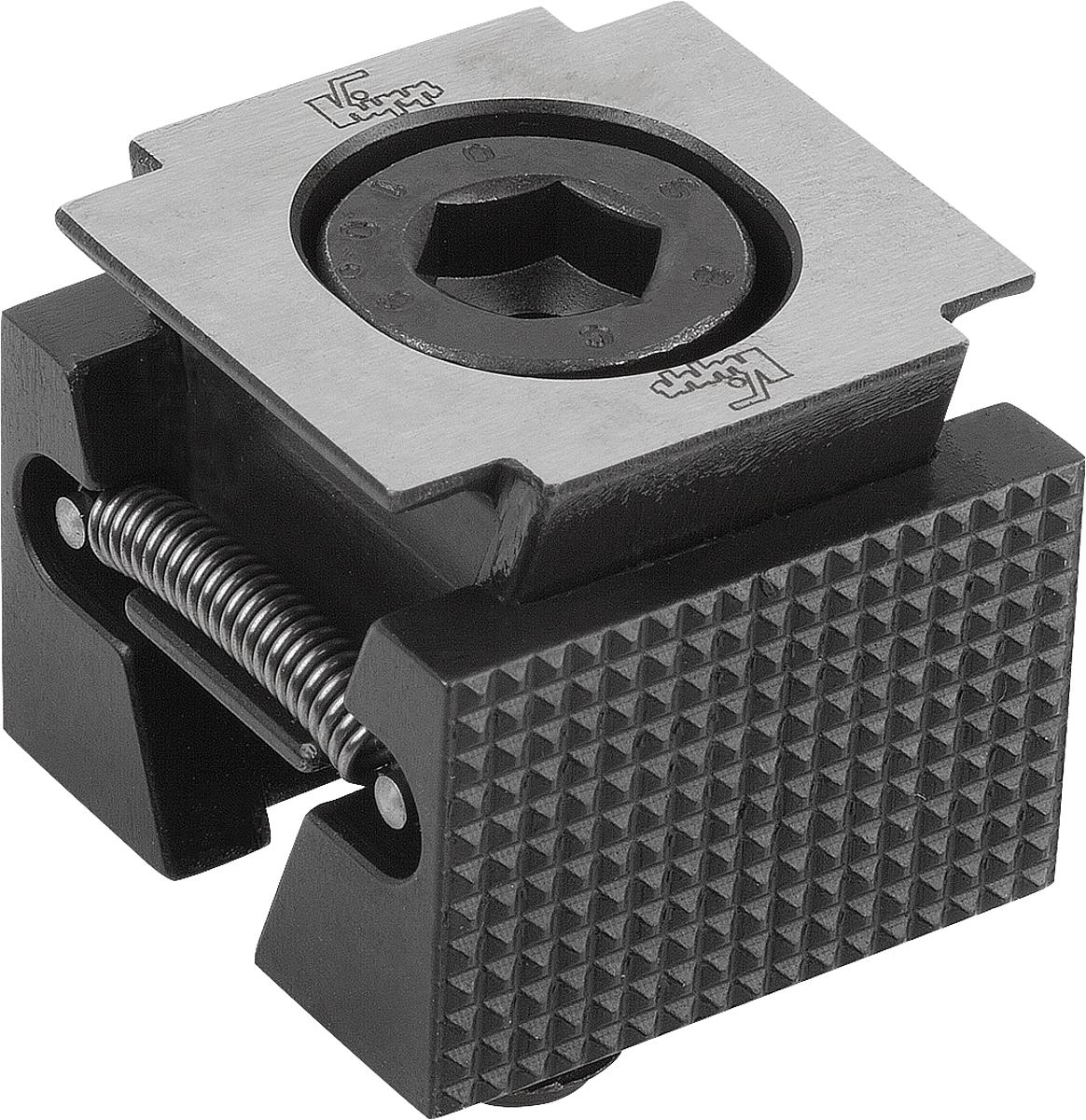

Norelem 04524-2110 KEILSPANNER M10 SPANNFL. GERIFFELT, B=28
A max.:
37
A min.:
32
Anziehdrehmoment Nm:
49
Ausführung:
Spannflächen geriffelt
B:
28
C:
19
E:
3,5
F Zylinderschraube DIN 6912:
M10x25
Spannkraft kN:
20
Produktnummer:
10120999

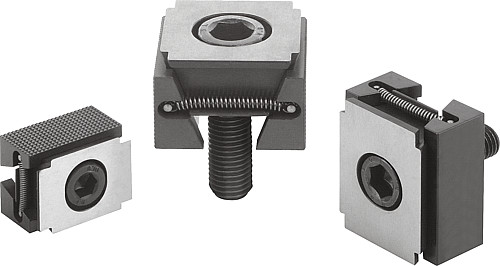

NLM 04524 Keilspanner Spannflächen glatt oder geriffelt
Beschreibung
Werkstoff, Ausführung:
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet schwarz.
Bestellbeispiel:
nlm 04524-2208
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet schwarz.
Bestellbeispiel:
nlm 04524-2208
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Eigenschaften

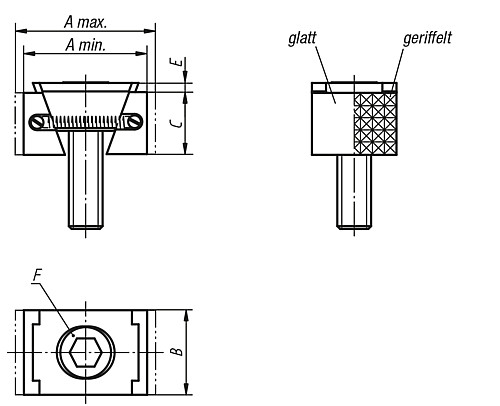

| A max.: | 37 |
|---|---|
| A min.: | 32 |
| Anziehdrehmoment Nm: | 49 |
| Ausführung: | Spannflächen geriffelt |
| B: | 28 |
| C: | 19 |
| E: | 3,5 |
| F Zylinderschraube DIN 6912: | M10x25 |
| Spannkraft kN: | 20 |
Dokumente
1
| Variante | A max. | A min. | Anziehdrehmoment Nm | Ausführung | B | C | E | F Zylinderschraube DIN 6912 | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10120994 (04524-1108) |
33,5 | 30,5 | 25 | Spannflächen glatt | 24 | 15 | 2 | M8x25 | 15 | ab 94,87 € |
|
10120998 (04524-2108) |
33,5 | 30,5 | 25 | Spannflächen geriffelt | 24 | 15 | 2 | M8x25 | 15 | ab 101,48 € |
|
10121002 (04524-1208) |
33,5 | 30,5 | 25 | Spannflächen glatt | 30 | 15 | 2 | M8x25 | 15 | ab 117,81 € |
|
10120995 (04524-1110) |
37 | 32 | 49 | Spannflächen glatt | 28 | 19 | 3,5 | M10x25 | 20 | ab 125,46 € |
|
10121006 (04524-2208) |
33,5 | 30,5 | 25 | Spannflächen geriffelt | 30 | 15 | 2 | M8x25 | 15 | ab 126,46 € |
|
10120999 (04524-2110) |
37 | 32 | 49 | Spannflächen geriffelt | 28 | 19 | 3,5 | M10x25 | 20 | ab 134,28 € |
|
10120996 (04524-1112) |
49,5 | 44 | 85 | Spannflächen glatt | 30 | 22 | 3,5 | M12x40 | 30 | ab 139,22 € |
|
10121000 (04524-2112) |
49,5 | 44 | 85 | Spannflächen geriffelt | 30 | 22 | 3,5 | M12x40 | 30 | ab 145,20 € |
|
10121003 (04524-1210) |
37 | 32 | 49 | Spannflächen glatt | 38 | 19 | 3,5 | M10x25 | 20 | ab 146,90 € |
|
10121007 (04524-2210) |
37 | 32 | 49 | Spannflächen geriffelt | 38 | 19 | 3,5 | M10x25 | 20 | ab 154,56 € |
|
10121004 (04524-1212) |
49,5 | 44 | 85 | Spannflächen glatt | 48 | 22 | 3,5 | M12x40 | 30 | ab 171,36 € |
|
10121008 (04524-2212) |
49,5 | 44 | 85 | Spannflächen geriffelt | 48 | 22 | 3,5 | M12x40 | 30 | ab 181,10 € |
|
10120997 (04524-1116) |
62 | 55 | 210 | Spannflächen glatt | 40 | 29 | 4 | M16x60 | 50 | ab 197,38 € |
|
10121001 (04524-2116) |
62 | 55 | 210 | Spannflächen geriffelt | 40 | 29 | 4 | M16x60 | 50 | ab 209,22 € |
|
10121005 (04524-1216) |
62 | 55 | 210 | Spannflächen glatt | 48 | 29 | 4 | M16x60 | 50 | ab 220,25 € |
|
10121009 (04524-2216) |
62 | 55 | 210 | Spannflächen geriffelt | 48 | 29 | 4 | M16x60 | 50 | ab 233,02 € |
