Produktnummer:
10121080
Herstellernummer:
04750-6020
Hersteller:
Norelem

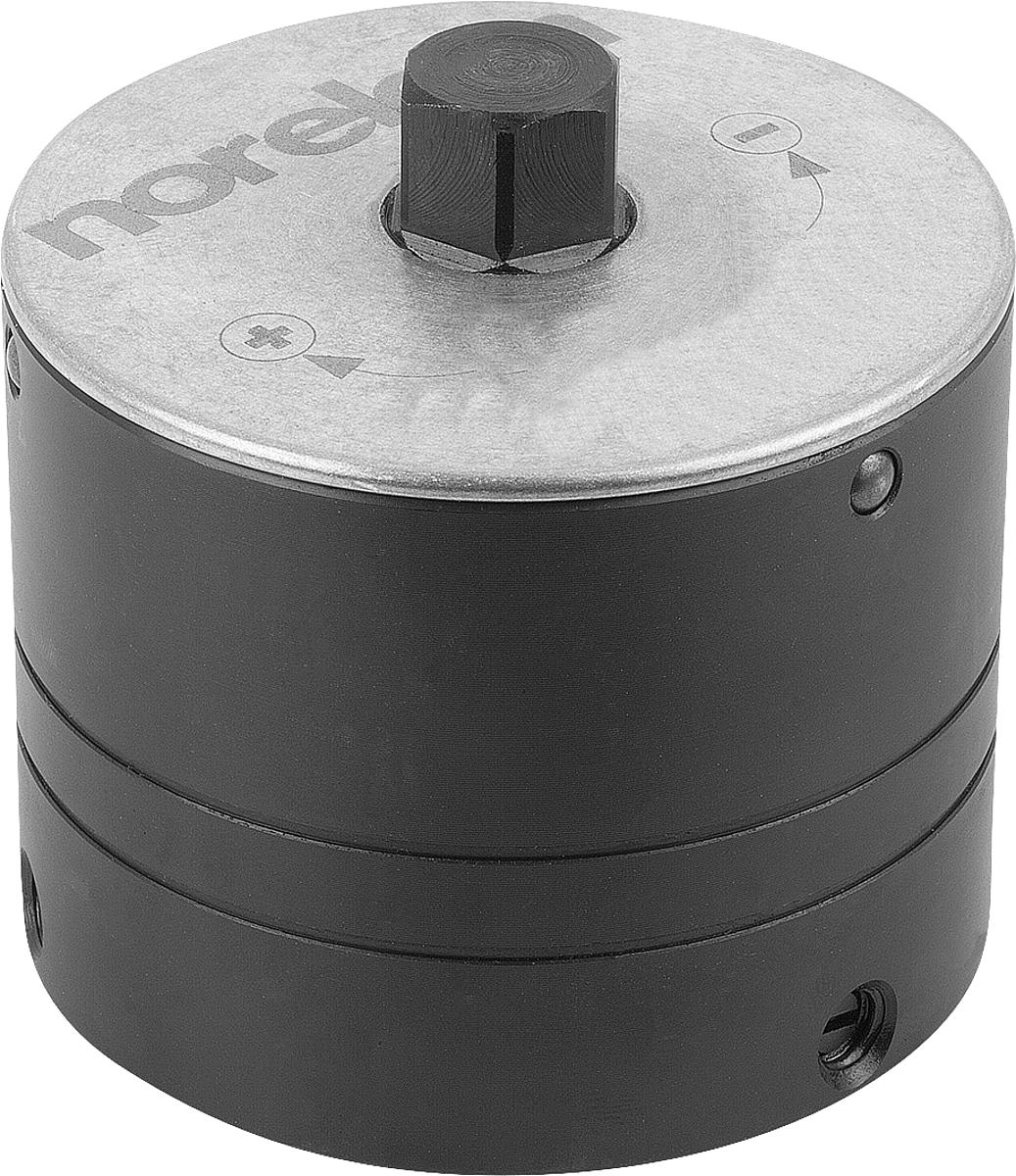

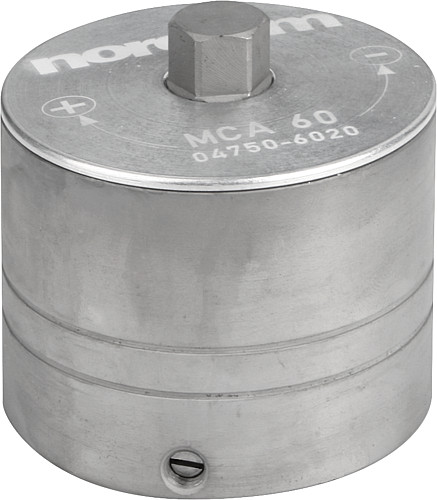

Norelem 04750-6020 SPANNMUTTER M20

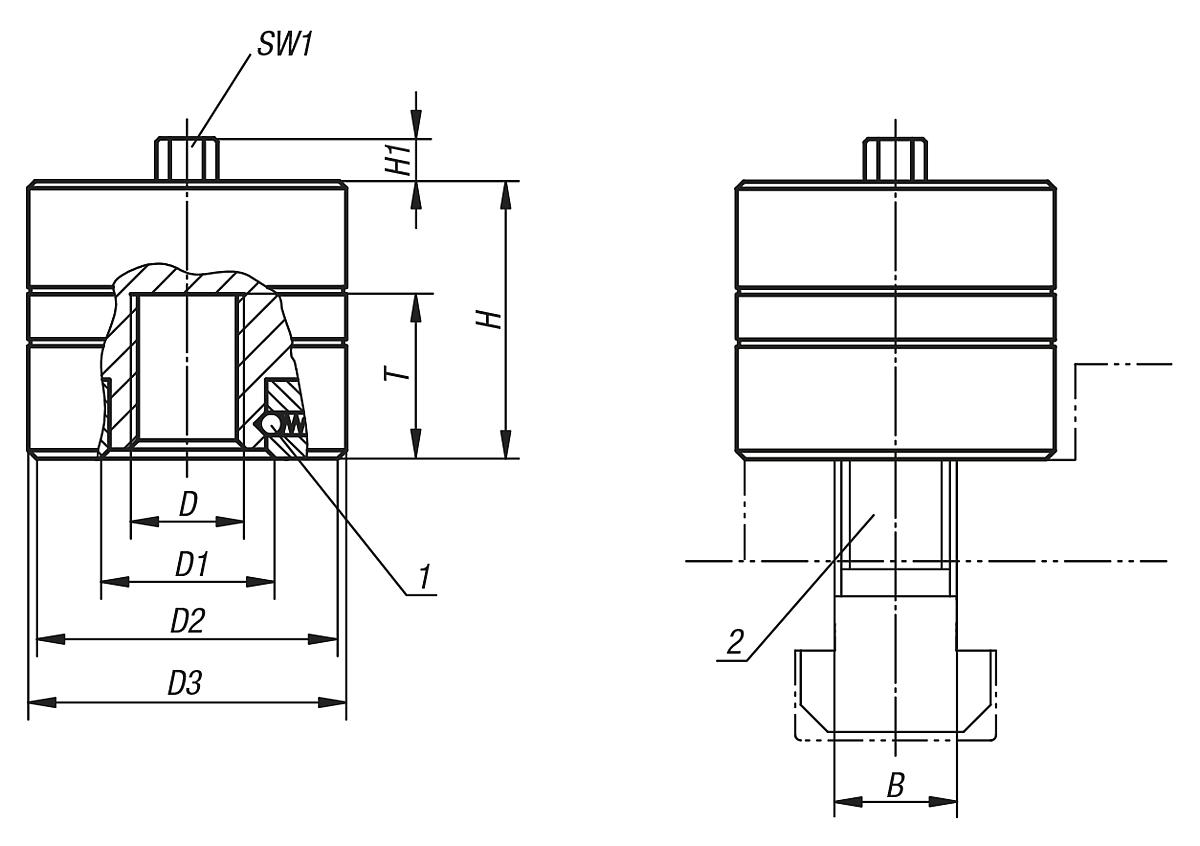

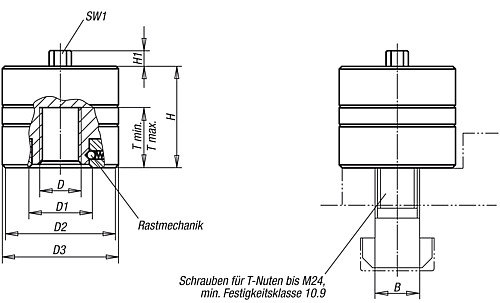

Anziehdrehmoment max. Nm:
30
B:
22
D:
M20
D1:
32
D2:
60
D3:
62
Gewicht ca. kg:
0,900
H:
50
H1:
10
SW1:
13
Spannkraft max. kN:
60
T max.:
24
T min.:
16
max. statische Belastung kN:
120
Produktnummer:
10121080
NLM 04750 Spannmuttern
Beschreibung
Werkstoff:
Gehäuse Vergütungsstahl, Deckel Aluminium.
Ausführung:
carbonitriert.
Bestellbeispiel:
nlm 04750-6012
Hinweis:

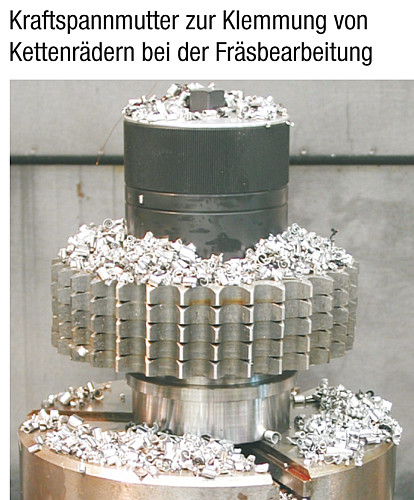

Das wesentliche Merkmal der mechanischen Spannmutter ist ein integriertes Planetengetriebe zur Vervielfachung des manuellen Anzugmomentes. Nach dem manuellen Zustellen der Spannmutter bis zum Spannteil wird das Antriebsritzel des Planetengetriebes durch rechtsdrehen des Bediensechskants „SW1“ betätigt. Die Spannmutter ist in jeder Spannstellung selbsthemmend. Die Spannmutter kann für vielfältige Spannaufgaben im gesamten Maschinenbau, insbesondere zur Werkzeugklemmung in Pressen und Stanzen eingesetzt werden.
Passende Schrauben für T-Nuten siehe 07040.
Die Spannmuttern werden ohne Schrauben für T-Nuten geliefert.
Gehäuse Vergütungsstahl, Deckel Aluminium.
Ausführung:
carbonitriert.
Bestellbeispiel:
nlm 04750-6012
Hinweis:
Das wesentliche Merkmal der mechanischen Spannmutter ist ein integriertes Planetengetriebe zur Vervielfachung des manuellen Anzugmomentes. Nach dem manuellen Zustellen der Spannmutter bis zum Spannteil wird das Antriebsritzel des Planetengetriebes durch rechtsdrehen des Bediensechskants „SW1“ betätigt. Die Spannmutter ist in jeder Spannstellung selbsthemmend. Die Spannmutter kann für vielfältige Spannaufgaben im gesamten Maschinenbau, insbesondere zur Werkzeugklemmung in Pressen und Stanzen eingesetzt werden.
Passende Schrauben für T-Nuten siehe 07040.
Die Spannmuttern werden ohne Schrauben für T-Nuten geliefert.
Eigenschaften
| Anziehdrehmoment max. Nm: | 30 |
|---|---|
| B: | 22 |
| D: | M20 |
| D1: | 32 |
| D2: | 60 |
| D3: | 62 |
| Gewicht ca. kg: | 0,900 |
| H: | 50 |
| H1: | 10 |
| SW1: | 13 |
| Spannkraft max. kN: | 60 |
| T max.: | 24 |
| T min.: | 16 |
| max. statische Belastung kN: | 120 |
Dokumente
1
| Variante | H | B | D1 | D | D2 | H1 | Anziehdrehmoment max. Nm | SW1 | Gewicht ca. kg | D3 | T min. | T max. | Spannkraft max. kN | max. statische Belastung kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10121078 (04750-6012) |
50 | 14 | 32 | M12 | 60 | 10 | 20 | 13 | 0,900 | 62 | 16 | 24 | 60 | 70 | ab 426,32 € |
|
10121079 (04750-6016) |
50 | 18 | 32 | M16 | 60 | 10 | 25 | 13 | 0,900 | 62 | 16 | 24 | 60 | 120 | ab 426,32 € |
|
10121080 (04750-6020) |
50 | 22 | 32 | M20 | 60 | 10 | 30 | 13 | 0,900 | 62 | 16 | 24 | 60 | 120 | ab 426,32 € |
|
10121081 (04750-10016) |
70 | 18 | 42 | M16 | 71 | 10 | 35 | 15 | 1,800 | 73 | 25 | 35 | 100 | 130 | ab 592,69 € |
|
10121082 (04750-10020) |
70 | 22 | 42 | M20 | 71 | 10 | 40 | 15 | 1,800 | 73 | 25 | 35 | 100 | 200 | ab 592,69 € |
|
10121083 (04750-10024) |
70 | 28 | 42 | M24 | 71 | 10 | 45 | 15 | 1,800 | 73 | 25 | 35 | 100 | 200 | ab 592,69 € |
