Produktnummer:
10122100
Herstellernummer:
05020-16
Hersteller:
Norelem

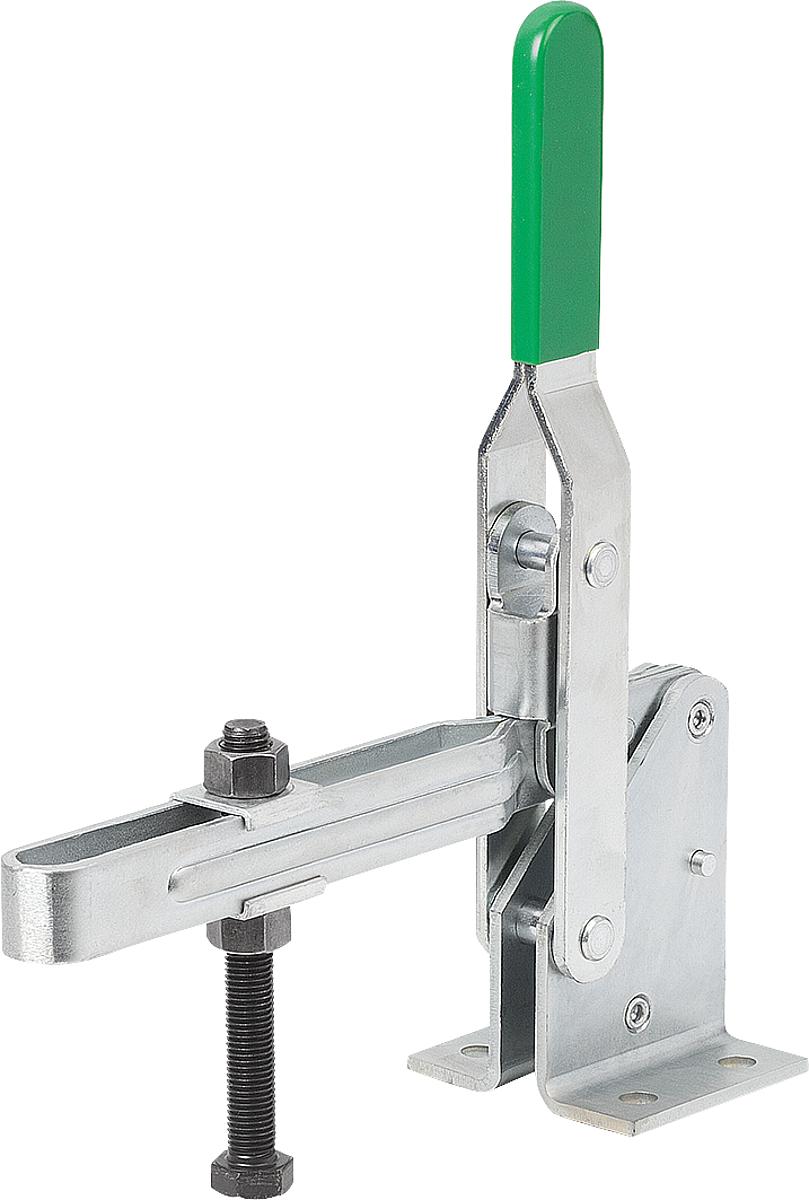

Norelem 05020-16 SCHNELLSPANNER VERTIKAL, MIT WAAGRECHTEM FUSS, GROSSE AUSFÜHRUNG

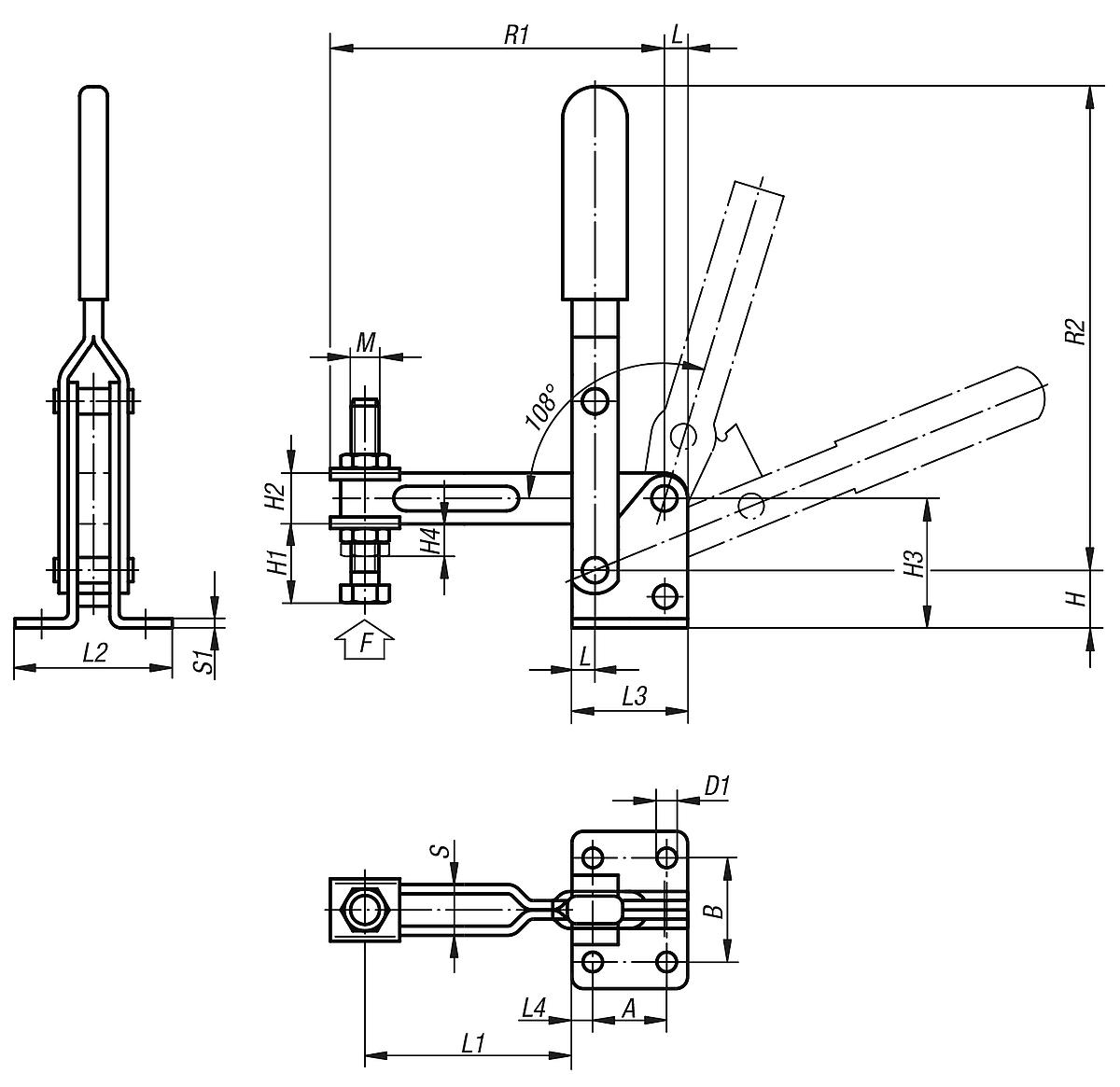

A:
50
B:
70
D:
M16x140
D1:
12,5
F kN:
6
Gewicht ca. kg:
3,060
H:
58
H1:
101
H2:
30
H3:
116
H4:
27
L:
15
L1 max.:
215
L1 min.:
55
L2:
100
L3:
90
L4:
20
R1:
300
R2:
305
S:
39
S1:
5
S3:
44
Produktnummer:
10122100
NLM 05020 Schnellspanner vertikal mit waagrechtem Fuß, große Ausführung
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-14
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-14
Hinweis:
Zubehör siehe 05200 – 05280.
Eigenschaften
| A: | 50 |
|---|---|
| B: | 70 |
| D: | M16x140 |
| D1: | 12,5 |
| F kN: | 6 |
| Gewicht ca. kg: | 3,060 |
| H: | 58 |
| H1: | 101 |
| H2: | 30 |
| H3: | 116 |
| H4: | 27 |
| L: | 15 |
| L1 max.: | 215 |
| L1 min.: | 55 |
| L2: | 100 |
| L3: | 90 |
| L4: | 20 |
| R1: | 300 |
| R2: | 305 |
| S: | 39 |
| S1: | 5 |
| S3: | 44 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 max. | L1 min. | L2 | L3 | L4 | R1 | R2 | S | S1 | S3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122099 (05020-14) |
40 | 52 | M14x90 | 8,5 | 4,6 | 1,300 | 35 | 62,5 | 25 | 75 | 21 | 10 | 165 | 50 | 73 | 60 | 10 | 225 | 230 | 30 | 4 | 34 | ab 44,16 € |
|
10122100 (05020-16) |
50 | 70 | M16x140 | 12,5 | 6 | 3,060 | 58 | 101 | 30 | 116 | 27 | 15 | 215 | 55 | 100 | 90 | 20 | 300 | 305 | 39 | 5 | 44 | ab 69,77 € |
