Produktnummer:
10122114
Herstellernummer:
05080-03
Hersteller:
Norelem

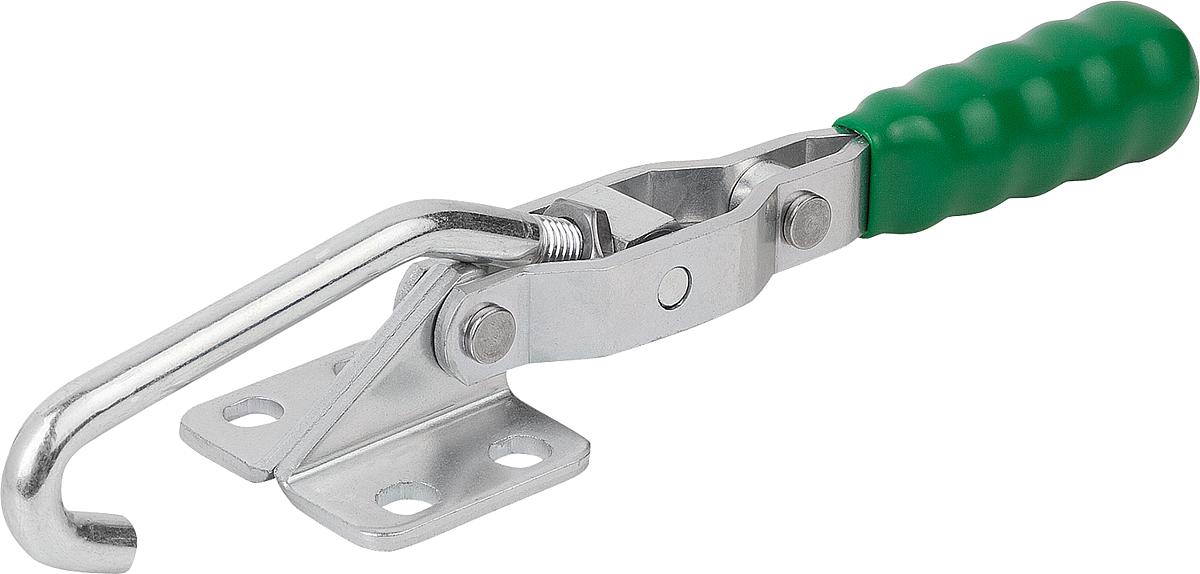

Norelem 05080-03 HAKENSPANNER
A max.:
32
A min.:
30
B:
45
C:
30
D:
M12
D1:
8,5
F kN:
3
G:
5
Gewicht ca. kg:
0,500
H:
64
H1:
30
H2:
31
L:
349
L1:
90
L2:
68
L3:
50
L4:
9
L5:
10
R:
215
R1:
36,5
S:
14
S1:
4
Produktnummer:
10122114

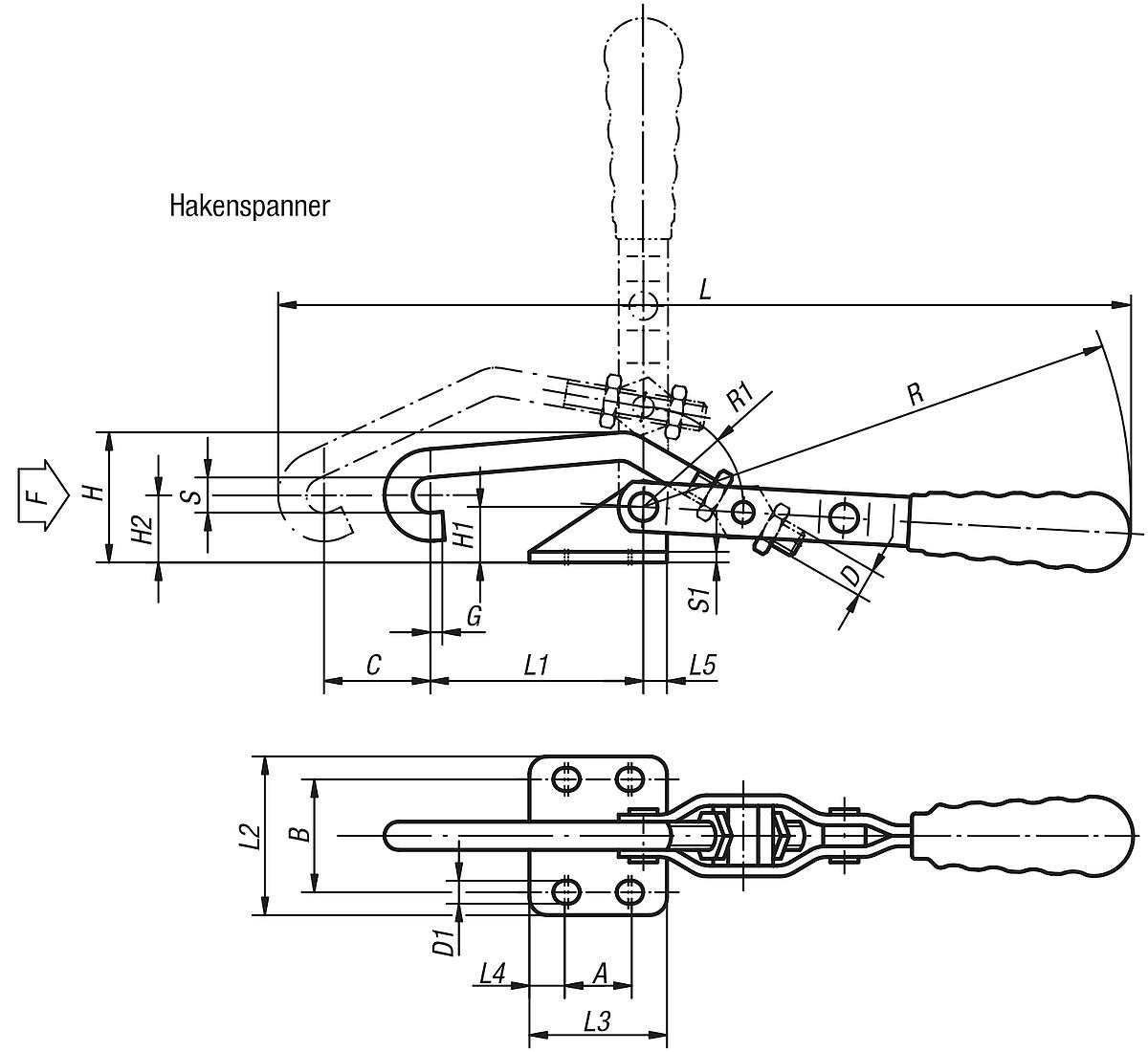

NLM 05080_HS Hakenspanner
Beschreibung
Werkstoff:
Hebel und Fuß Einsatzstahl 1.0301,
Achsen und Hacken Vergütungsstahl 1.0501.
Ausführung:
Stahlteile verzinkt,
Achse und Haken vergütet,
Kunststoffgriff ölbeständig.
Hinweis:
Um die Sockelstellung zu ändern, muss der Spannhaken umgedreht werden.
Hebel und Fuß Einsatzstahl 1.0301,
Achsen und Hacken Vergütungsstahl 1.0501.
Ausführung:
Stahlteile verzinkt,
Achse und Haken vergütet,
Kunststoffgriff ölbeständig.
Hinweis:
Um die Sockelstellung zu ändern, muss der Spannhaken umgedreht werden.
Eigenschaften
| A max.: | 32 |
|---|---|
| A min.: | 30 |
| B: | 45 |
| C: | 30 |
| D: | M12 |
| D1: | 8,5 |
| F kN: | 3 |
| G: | 5 |
| Gewicht ca. kg: | 0,500 |
| H: | 64 |
| H1: | 30 |
| H2: | 31 |
| L: | 349 |
| L1: | 90 |
| L2: | 68 |
| L3: | 50 |
| L4: | 9 |
| L5: | 10 |
| R: | 215 |
| R1: | 36,5 |
| S: | 14 |
| S1: | 4 |
Dokumente
1
| Variante | A max. | A min. | B | C | D | D1 | F kN | G | Gewicht ca. kg | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | R | R1 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122113 (05080-01) |
19 | 17 | 32 | 25 | M8 | 6,5 | 1 | 3 | 0,230 | 36 | 16 | 17 | 231 | 60 | 45 | 39 | 10 | 7 | 151 | 29 | 10 | 3 | ab 21,10 € |
|
10122114 (05080-03) |
32 | 30 | 45 | 30 | M12 | 8,5 | 3 | 5 | 0,500 | 64 | 30 | 31 | 349 | 90 | 68 | 50 | 9 | 10 | 215 | 36,5 | 14 | 4 | ab 34,77 € |
