Produktnummer:
10122118
Herstellernummer:
05120-06
Hersteller:
Norelem

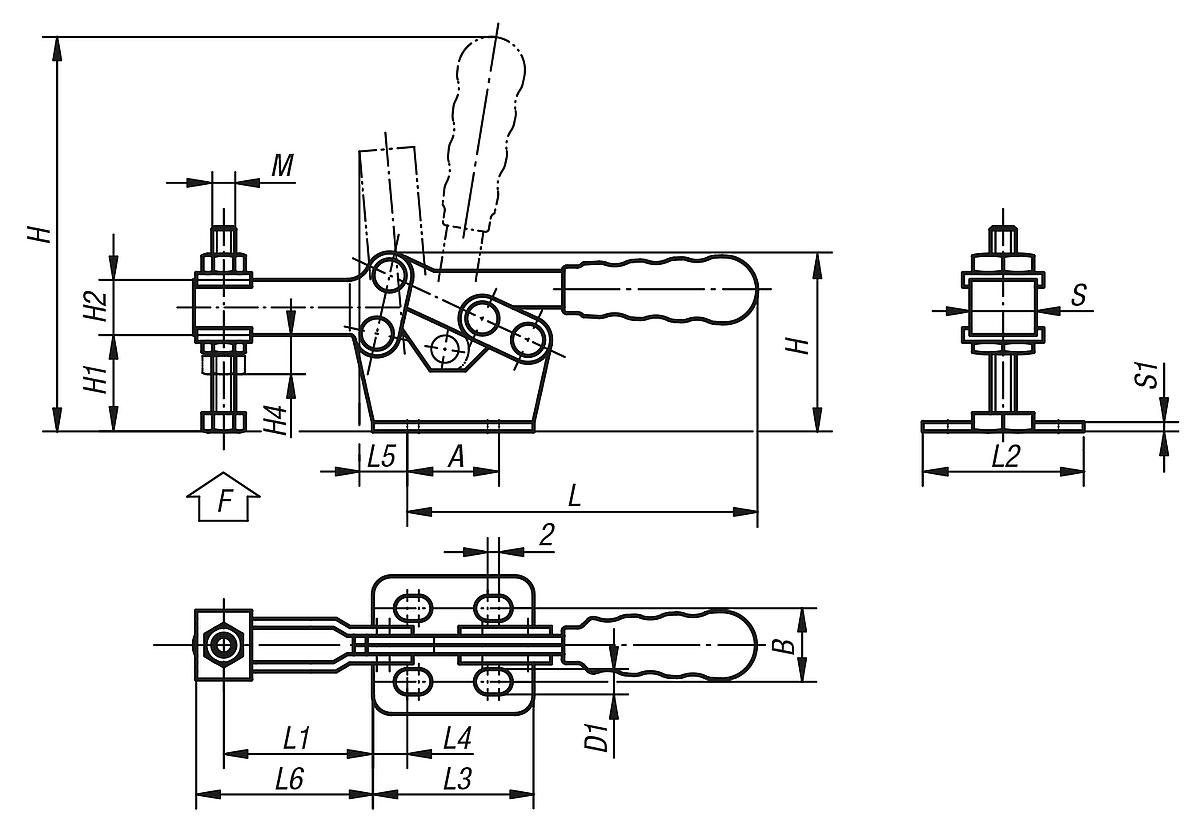

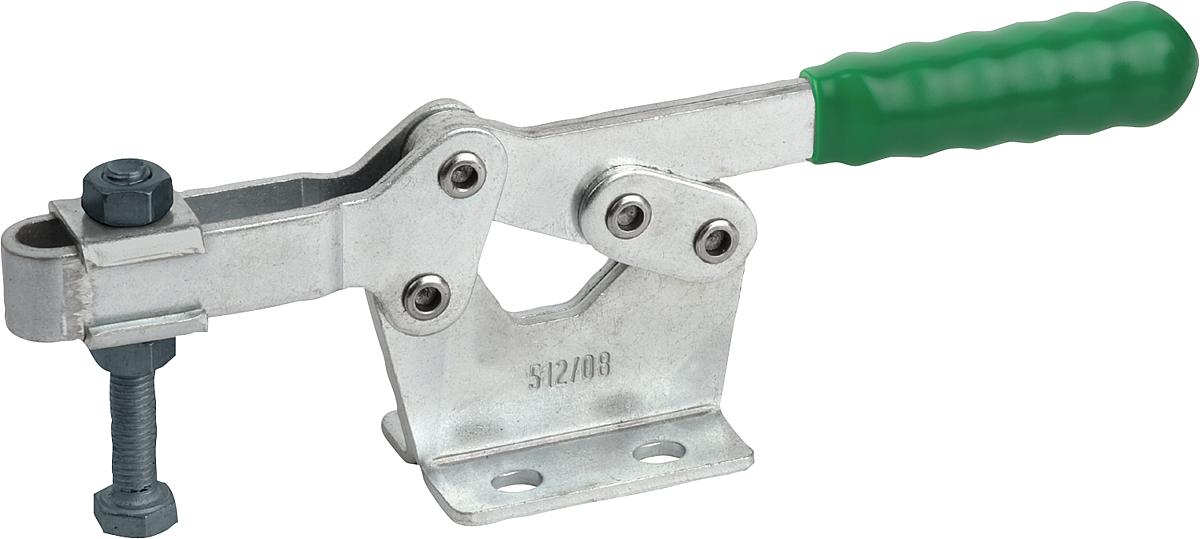

Norelem 05120-06 SCHNELLSPANNER HORIZONTAL, MIT WAAGRECHTEM FUSS, M6X48
A max.:
28
A min.:
24
B:
22
D:
M6x48
D1:
5,5
F kN:
1
Gewicht ca. kg:
0,200
H max.:
130
H min.:
53
H1:
30
H2:
14
H4:
11
L:
106
L1 max.:
46
L1 min.:
15,5
L2:
35,5
L3:
45
L4:
8,5
L5:
11,5
L6:
53,5
S:
14
S1:
3
Produktnummer:
10122118
NLM 05120 Schnellspanner horizontal mit waagrechtem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-10
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-10
Hinweis:
Zubehör siehe 05200 – 05280.
Eigenschaften
| A max.: | 28 |
|---|---|
| A min.: | 24 |
| B: | 22 |
| D: | M6x48 |
| D1: | 5,5 |
| F kN: | 1 |
| Gewicht ca. kg: | 0,200 |
| H1: | 30 |
| H2: | 14 |
| H4: | 11 |
| H max.: | 130 |
| H min.: | 53 |
| L: | 106 |
| L1 max.: | 46 |
| L1 min.: | 15,5 |
| L2: | 35,5 |
| L3: | 45 |
| L4: | 8,5 |
| L5: | 11,5 |
| L6: | 53,5 |
| S: | 14 |
| S1: | 3 |
Dokumente
1
| Variante | A max. | A min. | B | D | D1 | F kN | Gewicht ca. kg | H1 | H2 | H4 | H max. | H min. | L | L1 max. | L1 min. | L2 | L3 | L4 | L5 | L6 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122117 (05120-05) |
20 | 16 | 16 | M5x35 | 5,5 | 0,8 | 0,095 | 20 | 12 | 10 | 91 | 39 | 76 | 32,5 | 12 | 30 | 35 | 7,5 | 9,5 | 39 | 11 | 2 | ab 11,23 € |
|
10122118 (05120-06) |
28 | 24 | 22 | M6x48 | 5,5 | 1 | 0,200 | 30 | 14 | 11 | 130 | 53 | 106 | 46 | 15,5 | 35,5 | 45 | 8,5 | 11,5 | 53,5 | 14 | 3 | ab 14,47 € |
|
10122119 (05120-08) |
28 | 24 | 24 | M8x60 | 7 | 2,3 | 0,360 | 40 | 16 | 14 | 165 | 67 | 140 | 61 | 19,5 | 40,5 | 55,5 | 14 | 19 | 71 | 16 | 3 | ab 21,07 € |
|
10122120 (05120-10) |
44 | 40 | 42 | M10x70 | 9 | 3,5 | 0,510 | 50 | 20 | 18 | 200 | 85 | 172 | 84 | 33 | 61 | 65,5 | 10,5 | 20 | 96,5 | 19 | 3,5 | ab 24,20 € |
|
10122121 (05120-12) |
44 | 40 | 42 | M12x80 | 9 | 4,6 | 0,790 | 60 | 24 | 21 | 250 | 99 | 215 | 104 | 31 | 64,5 | 80 | 18,5 | 25,5 | 119 | 22 | 4 | ab 31,55 € |
