Produktnummer:
10122162
Herstellernummer:
05340-03
Hersteller:
Norelem

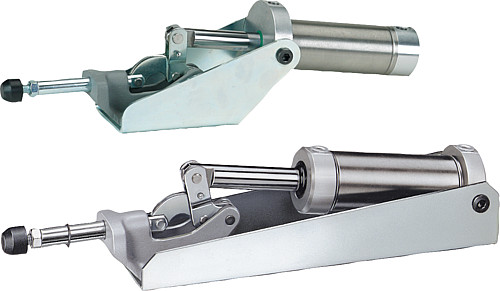

Norelem 05340-03 SCHUBSTANGEN PNEUMATIKSPANNER
A:
12
Auszug C (Hub):
20
B:
72
D:
6,5
E:
30
G:
41
H:
33
I:
M8
K:
28
L:
41
T:
125
U:
56
V:
84
W:
16
Produktnummer:
10122162
NLM 05340 Schubstangen Pneumatikspanner
Beschreibung
Werkstoff:
Grundkörper Temperguss.
Hebelteile und Schubstange Vergütungsstahl.
Ausführung:
Grundkörper lackiert.
Konsole, Hebelteile und Schubstange verzinkt und passiviert.
Bestellbeispiel:
nlm 05340-07
Hinweis:
Der Pneumatikspanner kann als Druck- und als Zugspanner verwendet werden. Die schwere Ausführung sowie der doppeltwirkende FESTO Pneumatikzylinder garantieren eine lange Lebensdauer.
Die vergütete, verzinkte und passivierte Andrückschraube mit Schutzkappe wird mitgeliefert.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:
Die in der Tabelle angegebenen Kräfte F1 sind Haltekräfte; F2 sind Spannkräfte.
Grundkörper Temperguss.
Hebelteile und Schubstange Vergütungsstahl.
Ausführung:
Grundkörper lackiert.
Konsole, Hebelteile und Schubstange verzinkt und passiviert.
Bestellbeispiel:
nlm 05340-07
Hinweis:
Der Pneumatikspanner kann als Druck- und als Zugspanner verwendet werden. Die schwere Ausführung sowie der doppeltwirkende FESTO Pneumatikzylinder garantieren eine lange Lebensdauer.
Die vergütete, verzinkte und passivierte Andrückschraube mit Schutzkappe wird mitgeliefert.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:
Die in der Tabelle angegebenen Kräfte F1 sind Haltekräfte; F2 sind Spannkräfte.
Eigenschaften
| A: | 12 |
|---|---|
| Auszug C (Hub): | 20 |
| B: | 72 |
| D: | 6,5 |
| E: | 30 |
| G: | 41 |
| H: | 33 |
| I: | M8 |
| K: | 28 |
| L: | 41 |
| T: | 125 |
| U: | 56 |
| V: | 84 |
| W: | 16 |
Dokumente
1

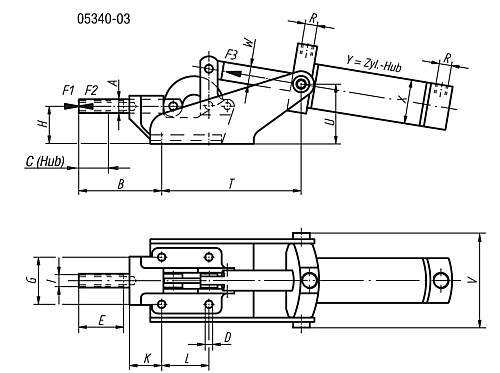

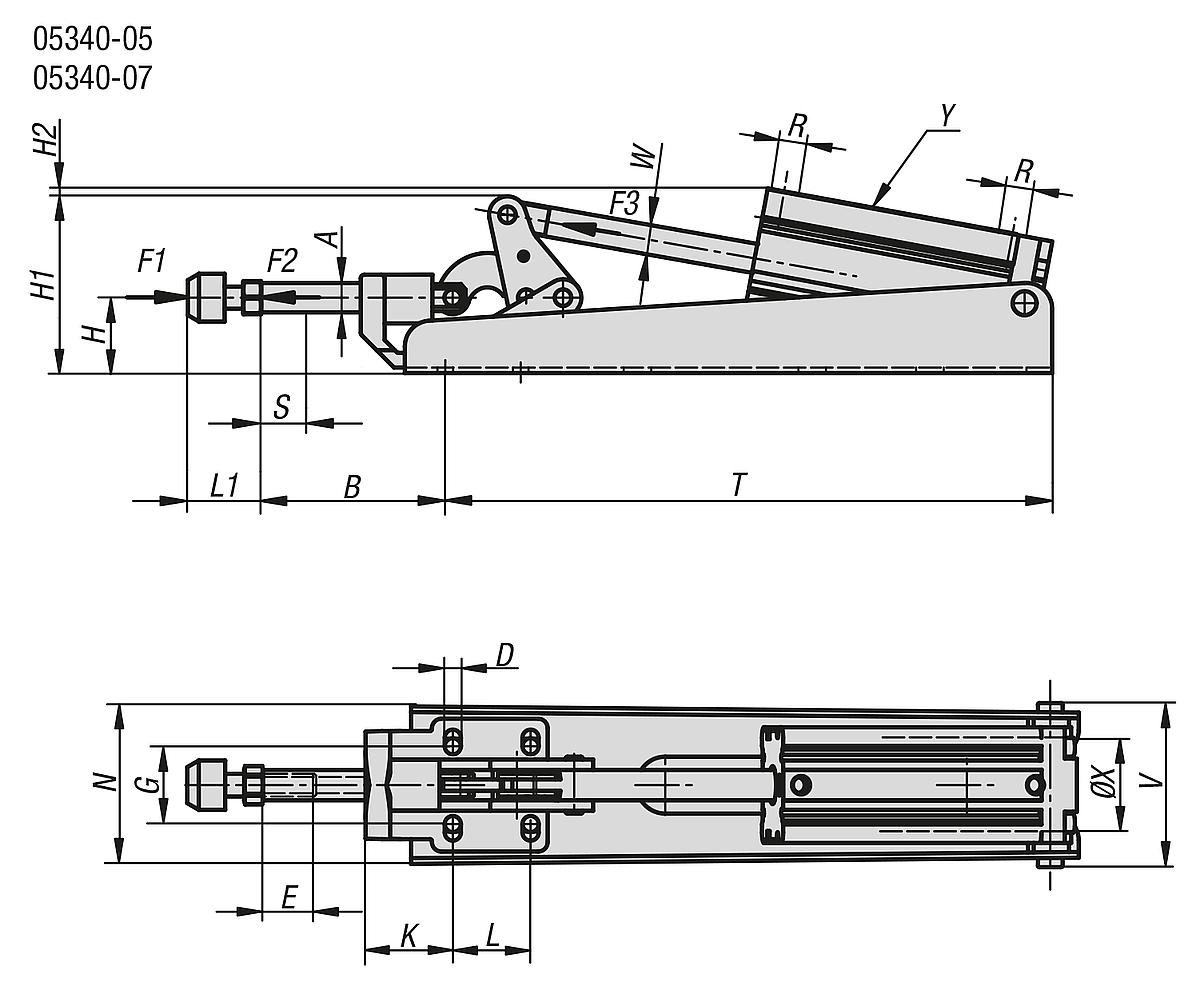

| Variante | A | Auszug C (Hub) | B | D | E | G | H | I | K | L | T | U | V | W | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122162 (05340-03) |
12 | 20 | 72 | 6,5 | 30 | 41 | 33 | M8 | 28 | 41 | 125 | 56 | 84 | 16 | ab 361,55 € |
|
10122163 (05340-05) |
16 | 32 | 97 | 8,5 | 50 | 41 | 41 | M12 | 45 | 41 | 322 | 38 | 84 | 16 | ab 443,63 € |
|
10122164 (05340-07) |
22 | 40 | 105 | 11 | 50 | 57 | 59 | M12 | 44 | 70 | 404 | 49 | 114 | 16 | ab 670,66 € |
