Produktnummer:
10122200
Herstellernummer:
05650-0500111
Hersteller:
Norelem

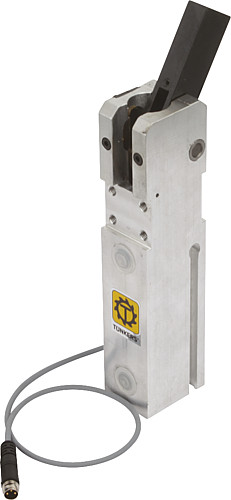

Norelem 05650-0500111 MINISPANNER FORM A, ELEKTRISCHE ENDLAGENABFRAGE
B1:
26
B10:
2,5
B11:
5
B12:
7
B13:
12
B14:
2
B2:
32
B4:
15
B5:
50
B6:
14
B7:
18
B8:
12
Form:
A
Profil-Größe:
2
Spannkraft N:
160
max. Haltekraft N:
500
Produktnummer:
10122200

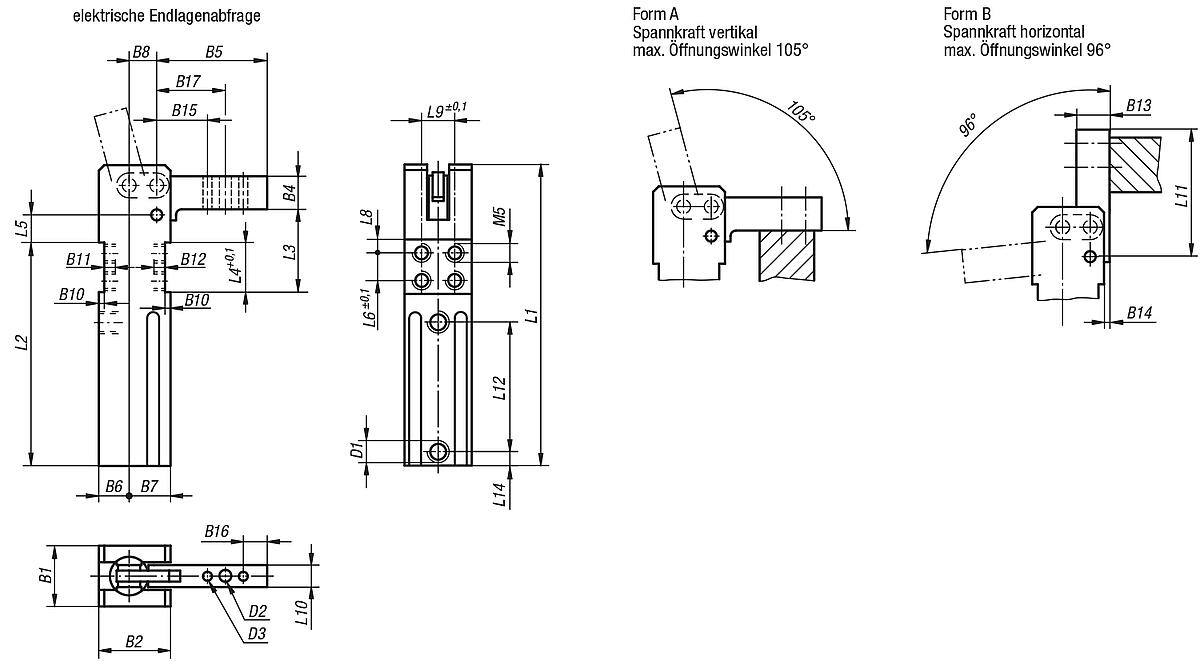

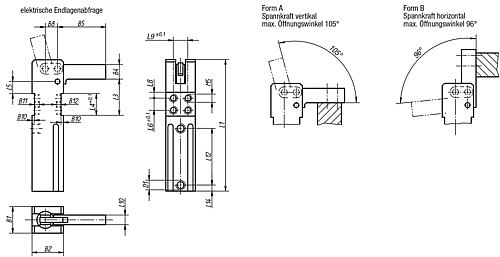

NLM 05650 Minispanner mit elektrischer Endlagenabfrage (Magnet Schalter)
Beschreibung
Werkstoff:
Gehäuse aus hochfestem Aluminium.
Spannarm aus Stahl.
Ausführung:
Gehäuse eloxiert, Spannarm brüniert.
Hinweis:
Der Minispanner zeichnet sich besonders durch seine kleinen Baumaße, genaue Positionierung des Spannarmes und seiner Leichtbauweise aus. Minispanner sind absolut selbsthemmend. Auch bei Druckwegnahme ist die Spannkraft sicher gewährleistet, da durch den eingebauten Kniehebel am Spannarm eine Übertotpunktlage erreicht wird. Durch eine Dauerschmierung und Speziallagerbuchsen sind Minispanner wartungsfrei. Sie können mit trockener und ölfreier Luft betrieben werden.
Gehäuse aus hochfestem Aluminium.
Spannarm aus Stahl.
Ausführung:
Gehäuse eloxiert, Spannarm brüniert.
Hinweis:
Der Minispanner zeichnet sich besonders durch seine kleinen Baumaße, genaue Positionierung des Spannarmes und seiner Leichtbauweise aus. Minispanner sind absolut selbsthemmend. Auch bei Druckwegnahme ist die Spannkraft sicher gewährleistet, da durch den eingebauten Kniehebel am Spannarm eine Übertotpunktlage erreicht wird. Durch eine Dauerschmierung und Speziallagerbuchsen sind Minispanner wartungsfrei. Sie können mit trockener und ölfreier Luft betrieben werden.
Eigenschaften
| B1: | 26 |
|---|---|
| B2: | 32 |
| B4: | 15 |
| B5: | 50 |
| B6: | 14 |
| B7: | 18 |
| B8: | 12 |
| B10: | 2,5 |
| B11: | 5 |
| B12: | 7 |
| B13: | 12 |
| B14: | 2 |
| Form: | A |
| Profil-Größe: | 2 |
| Spannkraft N: | 160 |
| max. Haltekraft N: | 500 |
Dokumente
1
| Variante | Form | Profil-Größe | B1 | B2 | Spannkraft N | max. Haltekraft N | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B13 | B14 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122200 (05650-0500111) |
A | 2 | 26 | 32 | 160 | 500 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 12 | 2 | ab 455,90 € |
|
10122201 (05650-050012) |
B | 2 | 26 | 32 | 160 | 500 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 12 | 2 | Auf Anfrage |
|
10122202 (05650-090011) |
A | 3 | 30 | 39 | 250 | 900 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 16 | 3 | Auf Anfrage |
|
10122203 (05650-090012) |
B | 3 | 30 | 39 | 250 | 900 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 16 | 3 | Auf Anfrage |
|
10122204 (05650-100011) |
A | 4 | 35 | 45 | 330 | 1000 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 18 | 4 | Auf Anfrage |
|
10122205 (05650-100012) |
B | 4 | 35 | 45 | 330 | 1000 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 18 | 4 | Auf Anfrage |
