Produktnummer:
10103341
Herstellernummer:
06150-106X40
Hersteller:
Norelem

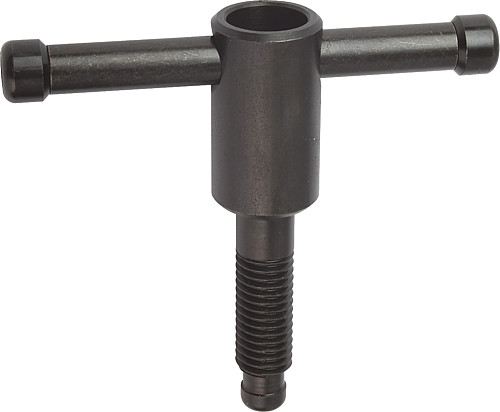

Norelem 06150-106X40 KNEBELSCHRAUBE MIT FESTEM KNEBEL, M6, L1=40
Ausführung:
fester Knebel
D1:
M6
D2:
12
D3:
5
D4:
4,5
Gewicht ca. kg:
0,021
L1:
40
L2:
10
L3:
50
L4:
2,2
L5:
30
Z2:
6
Produktnummer:
10103341

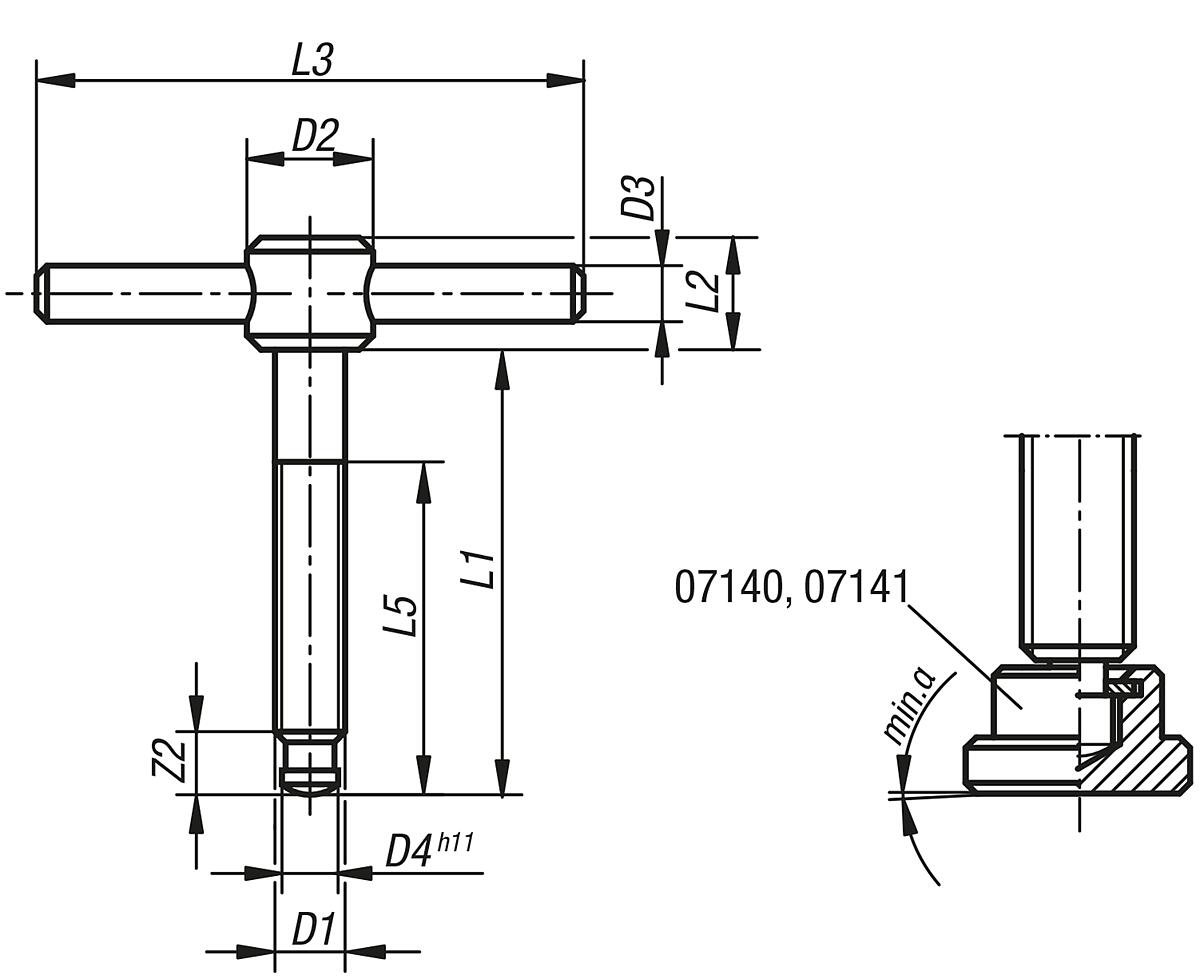

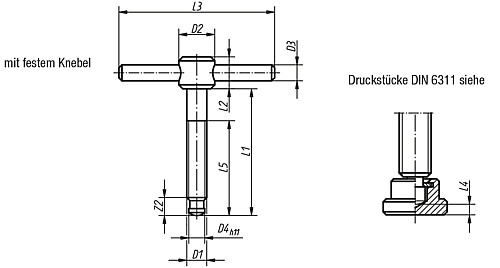

NLM 06150_FK Knebelschrauben mit festem Knebel DIN 6304
Beschreibung
Werkstoff:
Stahl.
Ausführung:
brüniert, Druckzapfen gehärtet.
Hinweis:
Bei Knebelschrauben mit losem Knebel ist der Knebel verschiebbar und wird durch die Druckfeder in jeder Lage festgehalten. Die Ringe begrenzen den Verschiebeweg.
Stahl.
Ausführung:
brüniert, Druckzapfen gehärtet.
Hinweis:
Bei Knebelschrauben mit losem Knebel ist der Knebel verschiebbar und wird durch die Druckfeder in jeder Lage festgehalten. Die Ringe begrenzen den Verschiebeweg.
Eigenschaften
| Ausführung: | fester Knebel |
|---|---|
| D1: | M6 |
| D2: | 12 |
| D3: | 5 |
| D4: | 4,5 |
| Gewicht ca. kg: | 0,021 |
| L1: | 40 |
| L2: | 10 |
| L3: | 50 |
| L4: | 2,2 |
| L5: | 30 |
| Z2: | 6 |
Dokumente
1
| Variante | L1 | L2 | D1 | Gewicht ca. kg | D2 | D3 | D4 | L3 | Ausführung | L4 | L5 | Z2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10103341 (06150-106X40) |
40 | 10 | M6 | 0,021 | 12 | 5 | 4,5 | 50 | fester Knebel | 2,2 | 30 | 6 | ab 7,99 € |
|
10103342 (06150-106X50) |
50 | 10 | M6 | 0,023 | 12 | 5 | 4,5 | 50 | fester Knebel | 2,2 | 40 | 6 | ab 8,20 € |
|
10103343 (06150-108X50) |
50 | 12 | M8 | 0,040 | 14 | 6 | 6 | 60 | fester Knebel | 3 | 35 | 7,5 | ab 8,24 € |
|
10103344 (06150-108X60) |
60 | 12 | M8 | 0,045 | 14 | 6 | 6 | 60 | fester Knebel | 3 | 45 | 7,5 | ab 8,62 € |
|
10103345 (06150-110X60) |
60 | 14 | M10 | 0,080 | 18 | 8 | 8 | 80 | fester Knebel | 3,6 | 40 | 9 | ab 9,28 € |
|
10103346 (06150-110X70) |
70 | 14 | M10 | 0,085 | 18 | 8 | 8 | 80 | fester Knebel | 3,6 | 50 | 9 | ab 9,61 € |
|
10103347 (06150-112X70) |
70 | 18 | M12 | 0,140 | 20 | 10 | 8 | 100 | fester Knebel | 4,5 | 50 | 10 | ab 9,95 € |
|
10103348 (06150-112X80) |
80 | 18 | M12 | 0,145 | 20 | 10 | 8 | 100 | fester Knebel | 4,5 | 60 | 10 | ab 10,37 € |
|
10103349 (06150-116X75) |
75 | 20 | M16 | 0,260 | 24 | 12 | 12 | 120 | fester Knebel | 5,3 | 55 | 12 | ab 13,45 € |
|
10103350 (06150-116X90) |
90 | 20 | M16 | 0,285 | 24 | 12 | 12 | 120 | fester Knebel | 5,3 | 70 | 12 | ab 13,77 € |
|
10103351 (06150-116X110) |
110 | 20 | M16 | 0,310 | 24 | 12 | 12 | 120 | fester Knebel | 5,3 | 90 | 12 | ab 14,56 € |
|
10103352 (06150-120X75) |
75 | 28 | M20 | 0,470 | 30 | 16 | 15,5 | 140 | fester Knebel | 5,6 | 55 | 14 | ab 19,57 € |
|
10103354 (06150-120X110) |
110 | 28 | M20 | 0,540 | 30 | 16 | 15,5 | 140 | fester Knebel | 5,6 | 90 | 14 | ab 21,42 € |
|
10103353 (06150-120X90) |
90 | 28 | M20 | 0,500 | 30 | 16 | 15,5 | 140 | fester Knebel | 5,6 | 70 | 14 | ab 23,06 € |
