Produktnummer:
10100411
Herstellernummer:
06264-31251204
Hersteller:
Norelem

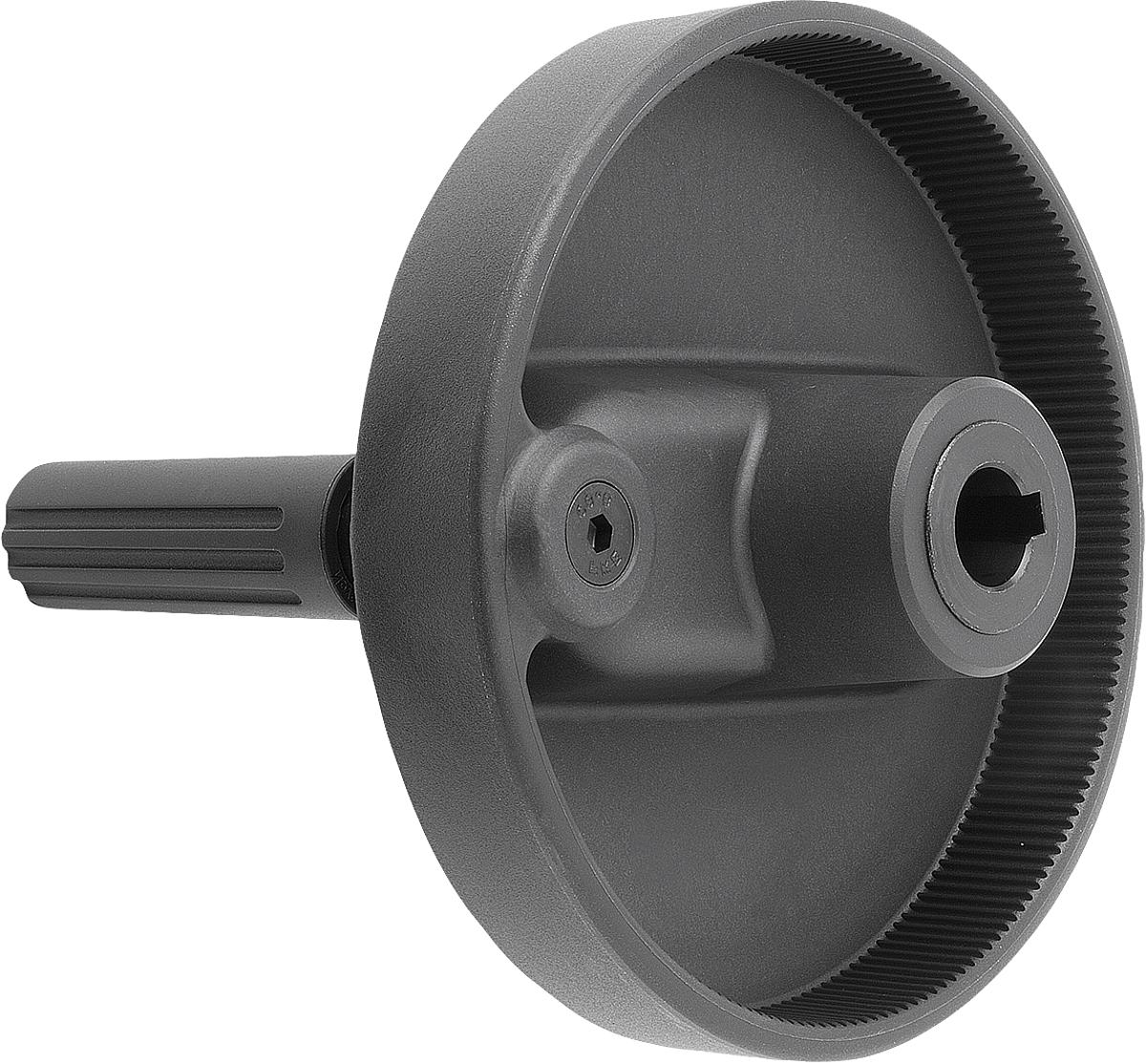

Norelem 06264-31251204 NOVO.GRIP HANDRAD M.ZYL.GRIFF UMLEGBAR, GR.3, D1=125, D=12H7
Ausführung:
Nabe mit Nut
D:
12
D1:
125
Produktnummer:
10100411
NLM 06264 Handräder mit Zylindergriff umlegbar
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
nlm 06264-108008
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Anbaubeispiel siehe 06262.
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
nlm 06264-108008
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Anbaubeispiel siehe 06262.

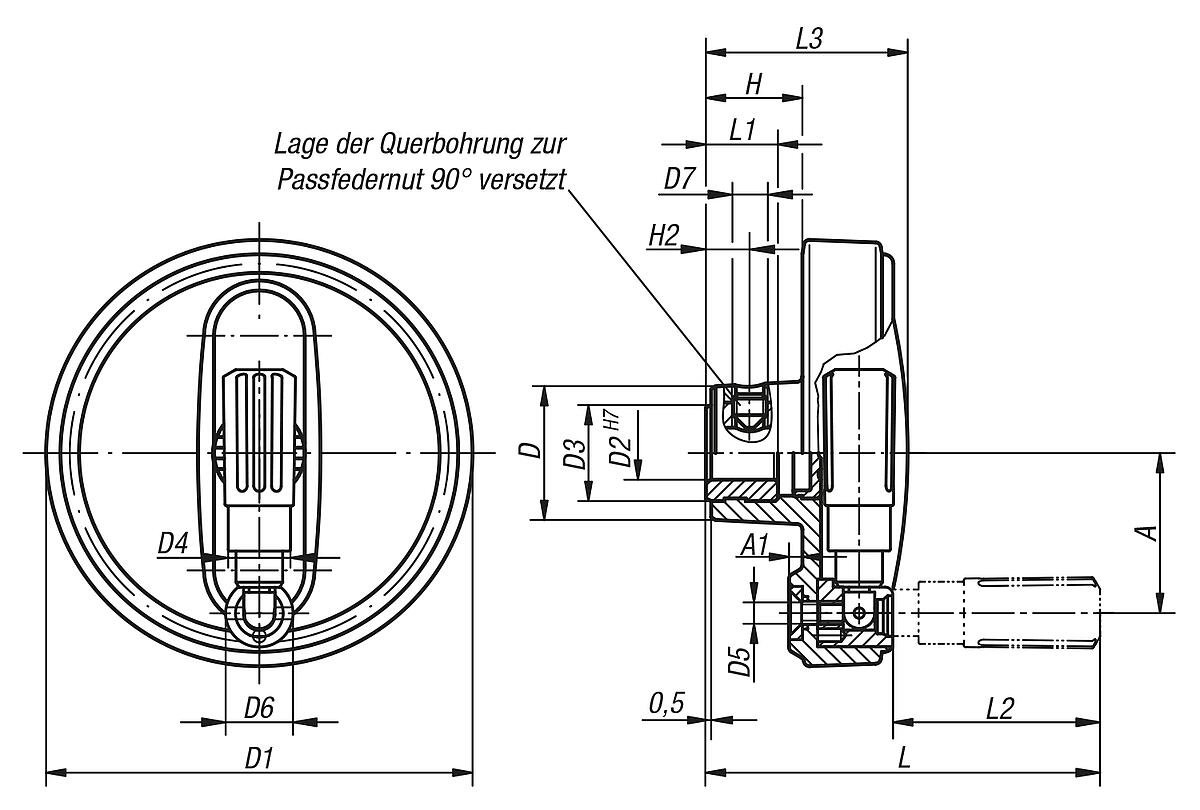

Eigenschaften
| A: | 47,5 |
|---|---|
| A1: | 4 |
| Ausführung: | Nabe mit Nut |
| B3: | 4 |
| D: | 12 |
| D1: | 125 |
| D2: | 35 |
| D3: | 25 |
| D4: | 20 |
| D5: | M6 |
| D6: | 20 |
| Gewicht ca. kg: | 0,328 |
| H: | 23,5 |
| H1: | 18,5 |
| L: | 109 |
| L1: | 53 |
| L2: | 59,5 |
| Profil-Größe: | 3 |
| T: | 13,8 |
Dokumente
1
| Variante | D | D1 | Ausführung | Preis |
|---|---|---|---|---|
|
10100396 (06264-108008) |
8 | 80 | Nabe ohne Nut | ab 32,32 € |
|
10100397 (06264-108010) |
10 | 80 | Nabe ohne Nut | ab 32,32 € |
|
10100398 (06264-108012) |
12 | 80 | Nabe ohne Nut | ab 32,32 € |
|
10100406 (06264-10800802) |
8 | 80 | Nabe mit Nut | ab 33,97 € |
|
10100407 (06264-10801003) |
10 | 80 | Nabe mit Nut | ab 33,97 € |
|
10100408 (06264-10801204) |
12 | 80 | Nabe mit Nut | ab 33,97 € |
|
10100399 (06264-210010) |
10 | 100 | Nabe ohne Nut | ab 38,04 € |
|
10100400 (06264-210012) |
12 | 100 | Nabe ohne Nut | ab 38,04 € |
|
10100409 (06264-21001003) |
10 | 100 | Nabe mit Nut | ab 39,57 € |
|
10100410 (06264-21001204) |
12 | 100 | Nabe mit Nut | ab 39,57 € |
|
10100401 (06264-312512) |
12 | 125 | Nabe ohne Nut | ab 40,58 € |
|
10100402 (06264-312514) |
14 | 125 | Nabe ohne Nut | ab 40,58 € |
|
10100403 (06264-312516) |
16 | 125 | Nabe ohne Nut | ab 40,58 € |
|
10100411 (06264-31251204) |
12 | 125 | Nabe mit Nut | ab 42,10 € |
|
10100412 (06264-31251405) |
14 | 125 | Nabe mit Nut | ab 42,10 € |
|
10100413 (06264-31251605) |
16 | 125 | Nabe mit Nut | ab 42,10 € |
|
10100404 (06264-416014) |
14 | 160 | Nabe ohne Nut | ab 43,27 € |
|
10100405 (06264-416016) |
16 | 160 | Nabe ohne Nut | ab 43,27 € |
|
10100414 (06264-41601405) |
14 | 160 | Nabe mit Nut | ab 44,69 € |
|
10100415 (06264-41601605) |
16 | 160 | Nabe mit Nut | ab 44,69 € |
