Produktnummer:
10100426
Herstellernummer:
06265-10800802
Hersteller:
Norelem

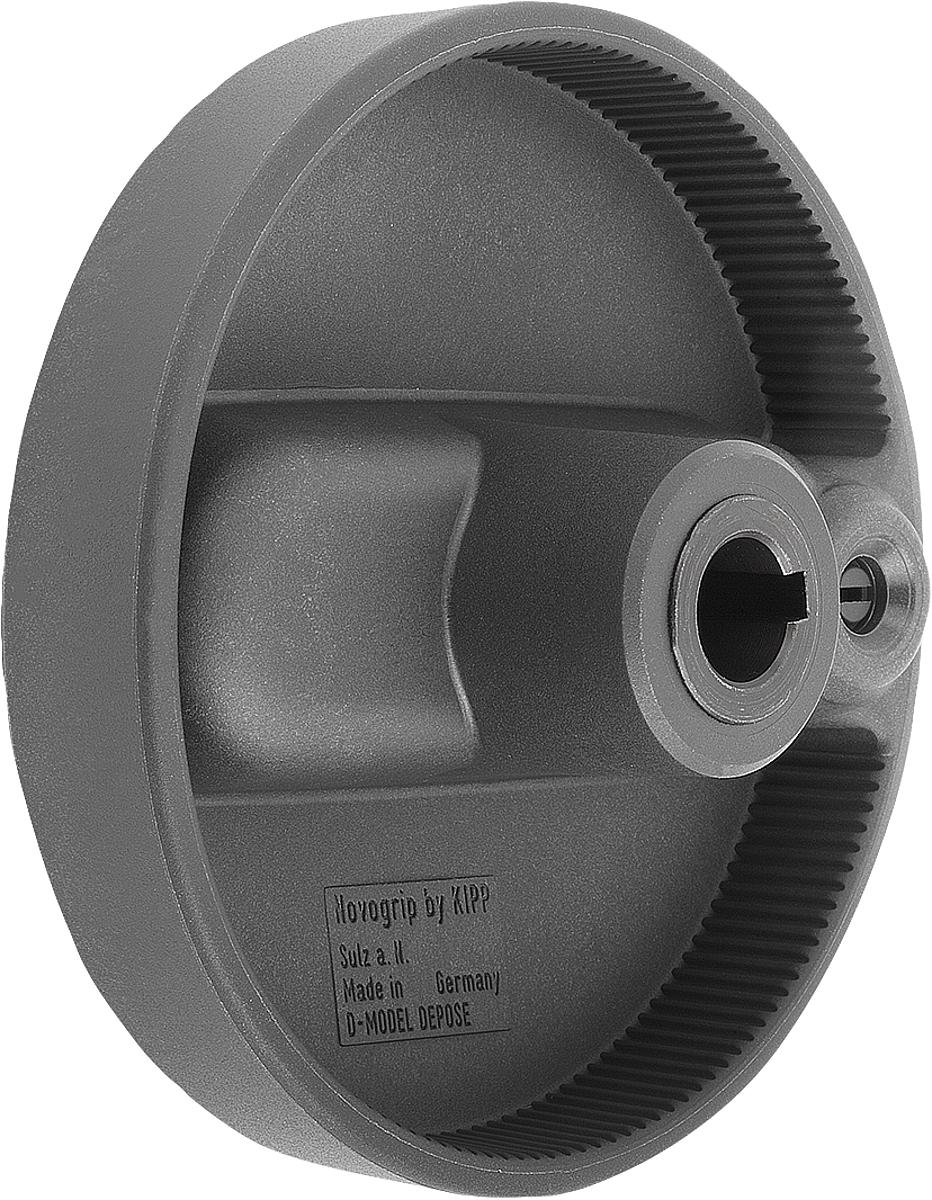

Norelem 06265-10800802 NOVO.GRIP HANDRAD SICHERHEITSZYL.GRIFF, GR.1, D1=80, D=8H7,
A:
30
A1:
2,5
B3:
2
D:
8
D1:
80
D4:
13
D5:
M4
D6:
13
H1:
13
L1:
37,5
L2:
38
Profil-Größe:
1
T:
9
Produktnummer:
10100426
NLM 06265 Handräder mit Sicherheits Zylindergriff
Beschreibung
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Anbauhinweise siehe 06262.
Werkstoff, Ausführung: Radkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
LE70183 06265-108008
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Anbauhinweise siehe 06262.
Werkstoff, Ausführung: Radkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
LE70183 06265-108008

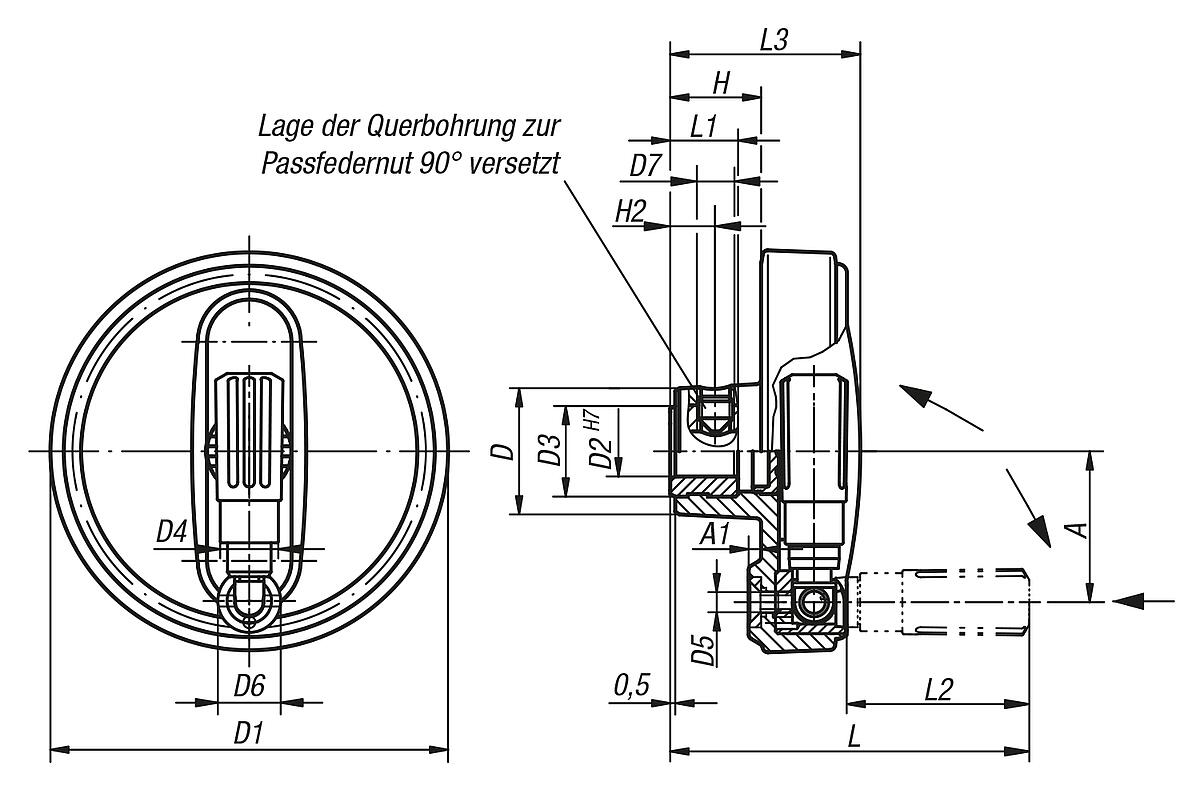

Eigenschaften
| A: | 30 |
|---|---|
| A1: | 2,5 |
| Ausführung: | Nabe mit Nut |
| B3: | 2 |
| D: | 8 |
| D1: | 80 |
| D2: | 25 |
| D3: | 19 |
| D4: | 13 |
| D5: | M4 |
| D6: | 13 |
| Gewicht ca. kg: | 0,100 |
| H: | 17,5 |
| H1: | 13 |
| L: | 73 |
| L1: | 37,5 |
| L2: | 38 |
| Profil-Größe: | 1 |
| T: | 9 |
Dokumente
1
| Variante | A | D | D4 | T | H1 | Profil-Größe | D1 | D6 | D5 | A1 | L1 | B3 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10100416 (06265-108008) |
30 | 8 | 13 | - | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | - | 38 | ab 45,09 € |
|
10100417 (06265-108010) |
30 | 10 | 13 | - | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | - | 38 | ab 45,09 € |
|
10100418 (06265-108012) |
30 | 12 | 13 | - | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | - | 38 | ab 45,09 € |
|
10100426 (06265-10800802) |
30 | 8 | 13 | 9 | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | 2 | 38 | ab 46,70 € |
|
10100427 (06265-10801003) |
30 | 10 | 13 | 11,4 | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | 3 | 38 | ab 46,70 € |
|
10100428 (06265-10801204) |
30 | 12 | 13 | 13,8 | 13 | 1 | 80 | 13 | M4 | 2,5 | 37,5 | 4 | 38 | ab 46,70 € |
|
10100419 (06265-210010) |
38 | 10 | 16 | - | 13 | 2 | 100 | 16 | M5 | 3 | 44 | - | 47,5 | ab 50,70 € |
|
10100420 (06265-210012) |
38 | 12 | 16 | - | 13 | 2 | 100 | 16 | M5 | 3 | 44 | - | 47,5 | ab 50,70 € |
|
10100421 (06265-312512) |
47,5 | 12 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | - | 58,5 | ab 51,12 € |
|
10100422 (06265-312514) |
47,5 | 14 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | - | 58,5 | ab 51,12 € |
|
10100423 (06265-312516) |
47,5 | 16 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | - | 58,5 | ab 51,12 € |
|
10100429 (06265-21001003) |
38 | 10 | 16 | 11,4 | 13 | 2 | 100 | 16 | M5 | 3 | 44 | 3 | 47,5 | ab 52,19 € |
|
10100430 (06265-21001204) |
38 | 12 | 16 | 13,8 | 13 | 2 | 100 | 16 | M5 | 3 | 44 | 4 | 47,5 | ab 52,19 € |
|
10100424 (06265-416014) |
62 | 14 | 25 | - | 18,5 | 4 | 160 | 26 | M8 | 5,6 | 64,5 | - | 82 | ab 52,54 € |
|
10100425 (06265-416016) |
62 | 16 | 25 | - | 18,5 | 4 | 160 | 26 | M8 | 5,6 | 64,5 | - | 82 | ab 52,54 € |
|
10100431 (06265-31251204) |
47,5 | 12 | 20 | 13,8 | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | 4 | 58,5 | ab 52,62 € |
|
10100432 (06265-31251405) |
47,5 | 14 | 20 | 16,3 | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | 5 | 58,5 | ab 52,62 € |
|
10100433 (06265-31251605) |
47,5 | 16 | 20 | 18,3 | 18,5 | 3 | 125 | 20 | M6 | 4 | 53 | 5 | 58,5 | ab 52,62 € |
|
10100434 (06265-41601405) |
62 | 14 | 25 | 16,3 | 18,5 | 4 | 160 | 26 | M8 | 5,6 | 64,5 | 5 | 82 | ab 53,87 € |
|
10100435 (06265-41601605) |
62 | 16 | 25 | 18,3 | 18,5 | 4 | 160 | 26 | M8 | 5,6 | 64,5 | 5 | 82 | ab 53,87 € |
