Produktnummer:
10103294
Herstellernummer:
06326-01-205
Hersteller:
Norelem

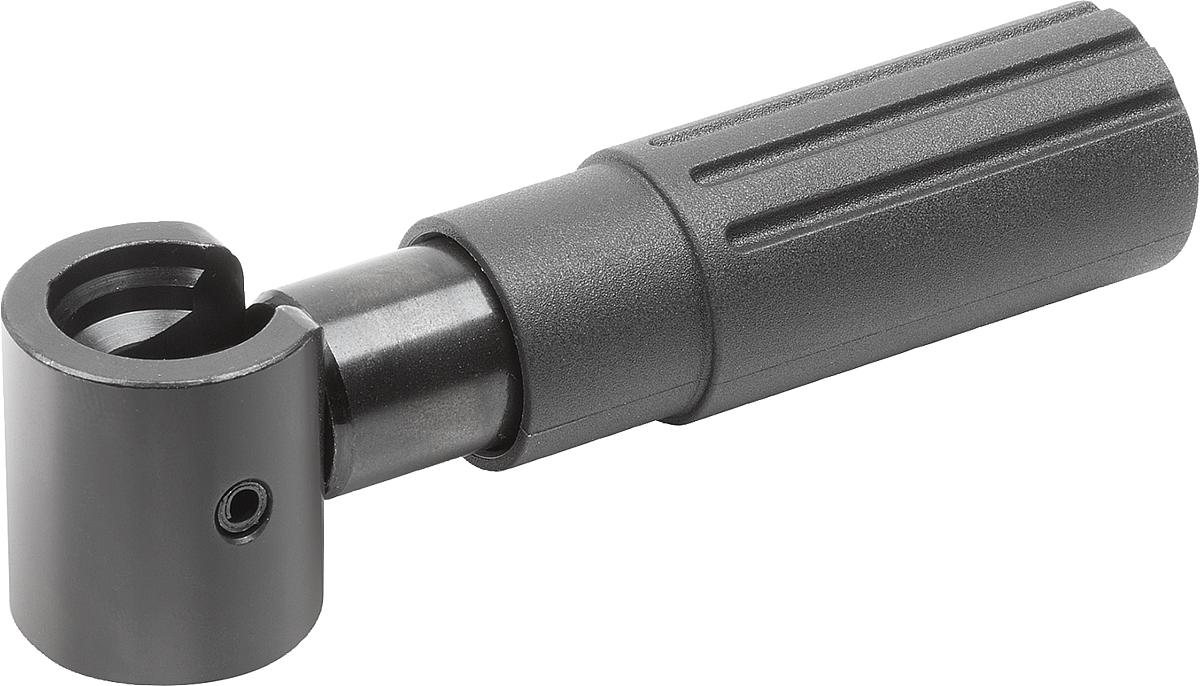

Norelem 06326-01-205 ZYLINDERGRIFF UMLEGBAR, GR.2, INNENGEWINDE M05, L1=49, THERMOPLAST, KOMP:STAHL
D:
M5
Größe:
2
L1:
49
Material Komponente:
Stahl
Produktnummer:
10103294
NLM 06326-01 Zylindergriffe Kunststoff umlegbar
Beschreibung
Werkstoff:
Griff Thermoplast.
Achse Stahl.
Ausführung:
Griff schwarz.
Stahlteile brüniert.
Hinweis:
Die Bohrung D3 wird als Positionierbohrung verwendet
Produktbeschreibung:
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und
Kurbeln angeschraubt werden.
Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine
optimierte Haptik und gute Griffigkeit.
Durch den umlegbaren Griff lassen sich Störkonturen vermeiden, wodurch zusätzlich
die Verletzungsgefahr minimiert wird.
Vorteile:
Optimierte Haptik und gute Griffigkeit
Vermeidung von Störkonturen
Griffe für Handräder und Kurbeln
Verschiedene Gewindegrößen
Griff Thermoplast.
Achse Stahl.
Ausführung:
Griff schwarz.
Stahlteile brüniert.
Hinweis:
Die Bohrung D3 wird als Positionierbohrung verwendet
Produktbeschreibung:
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und
Kurbeln angeschraubt werden.
Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine
optimierte Haptik und gute Griffigkeit.
Durch den umlegbaren Griff lassen sich Störkonturen vermeiden, wodurch zusätzlich
die Verletzungsgefahr minimiert wird.
Vorteile:
Optimierte Haptik und gute Griffigkeit
Vermeidung von Störkonturen
Griffe für Handräder und Kurbeln
Verschiedene Gewindegrößen

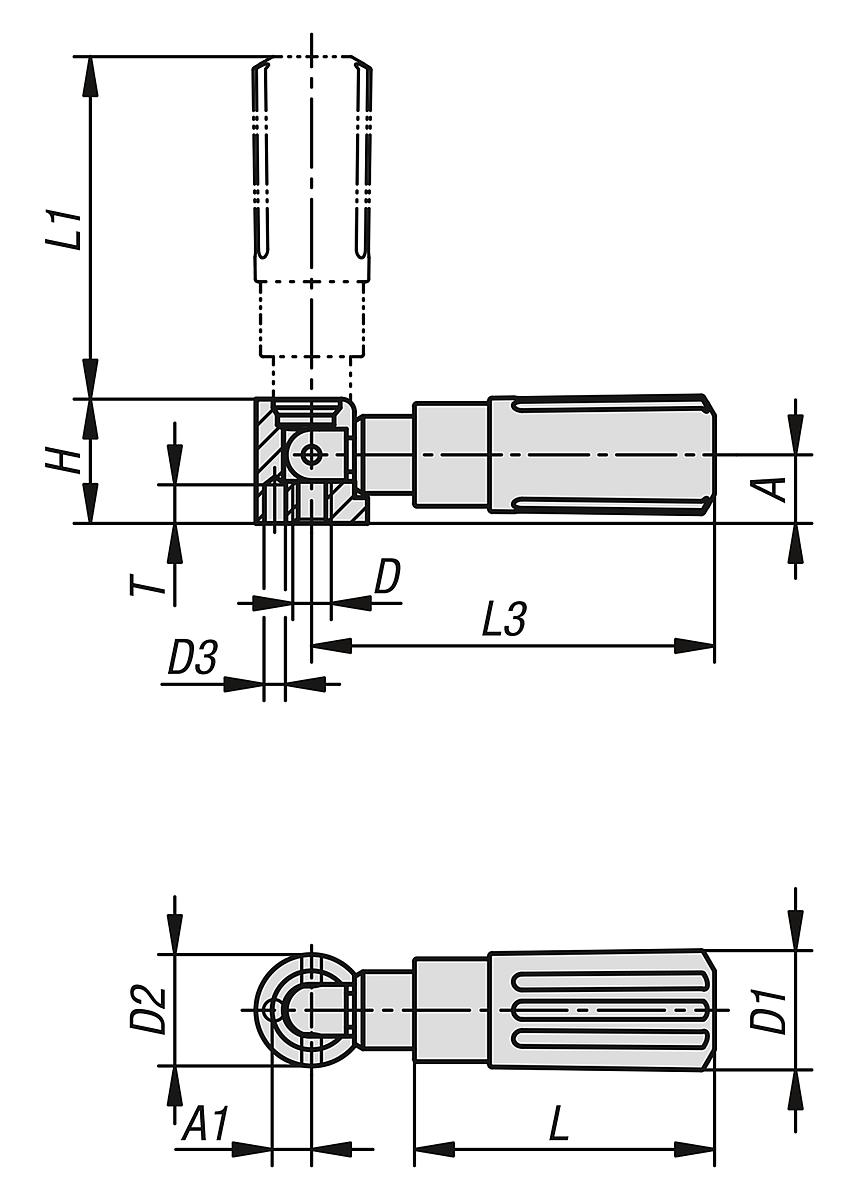

Eigenschaften
| A: | 10 |
|---|---|
| A1: | 5,3 |
| D: | M5 |
| D1: | 16 |
| D2: | 16 |
| D3: | 3,5 |
| Gewicht ca. kg: | 0,051 |
| Größe: | 2 |
| H: | 18 |
| L: | 44 |
| L1: | 49 |
| Material Komponente: | Stahl |
| T: | 4,5 |
Dokumente
1
| Variante | L1 | D | Größe | Material Komponente | Preis |
|---|---|---|---|---|---|
|
10103293 (06326-01-104) |
40 | M4 | 1 | Stahl | ab 13,22 € |
|
10103294 (06326-01-205) |
49 | M5 | 2 | Stahl | ab 14,46 € |
|
10103295 (06326-01-306) |
59,5 | M6 | 3 | Stahl | ab 16,58 € |
|
10103296 (06326-01-408) |
83 | M8 | 4 | Stahl | ab 19,04 € |
|
10297480 (06326-01-1104) |
40 | M4 | 1 | Edelstahl | ab 23,18 € |
