Produktnummer:
10103399
Herstellernummer:
06340-110
Hersteller:
Norelem

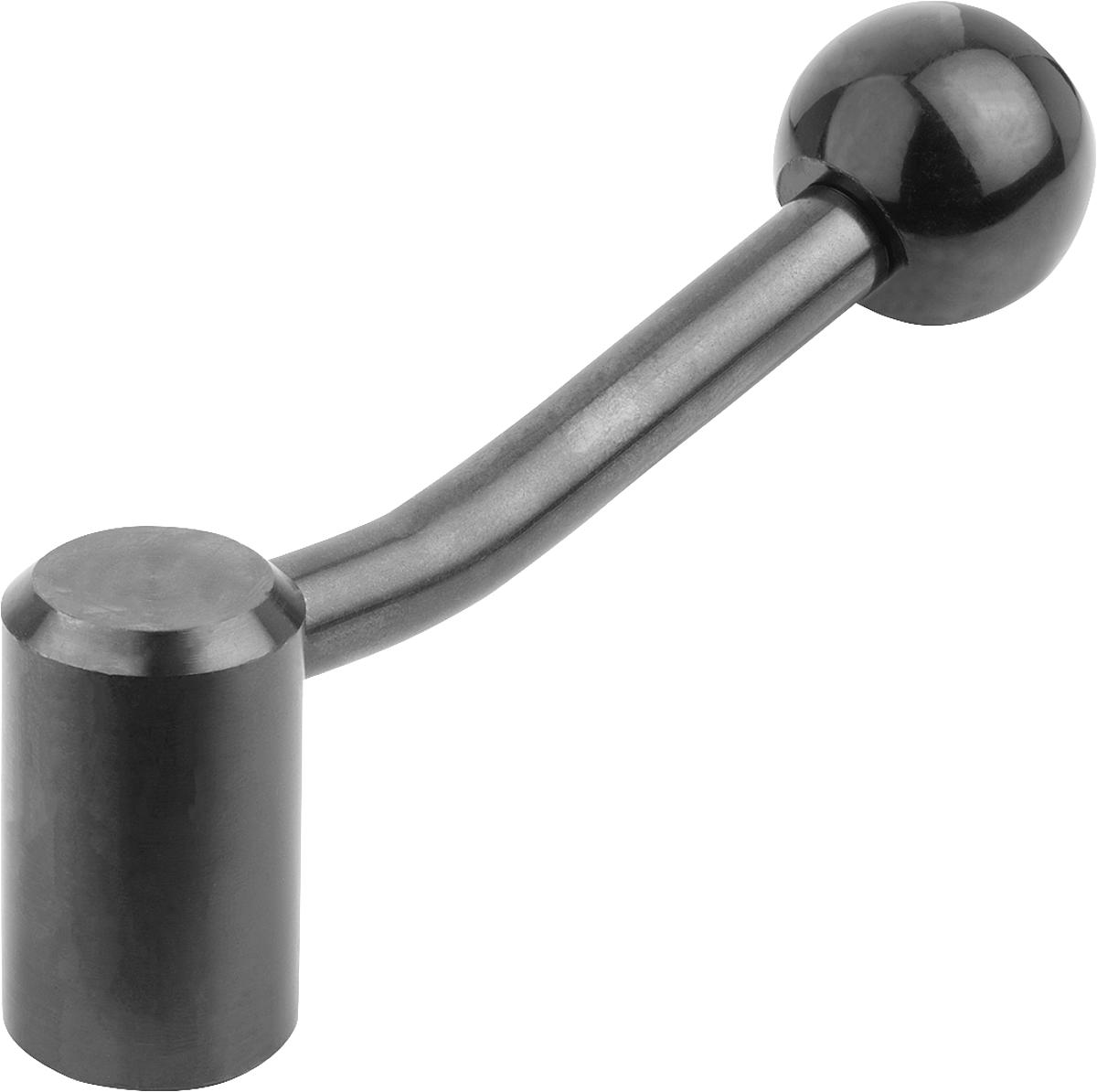

Norelem 06340-110 SCHALTGRIFF GR.1, PASSBOHRUNG 10H7
A:
84,5
D:
24
D1:
10
D2:
25
H:
40
H1:
52,5
H2:
32,5
Profil-Größe:
1
X:
10
Produktnummer:
10103399

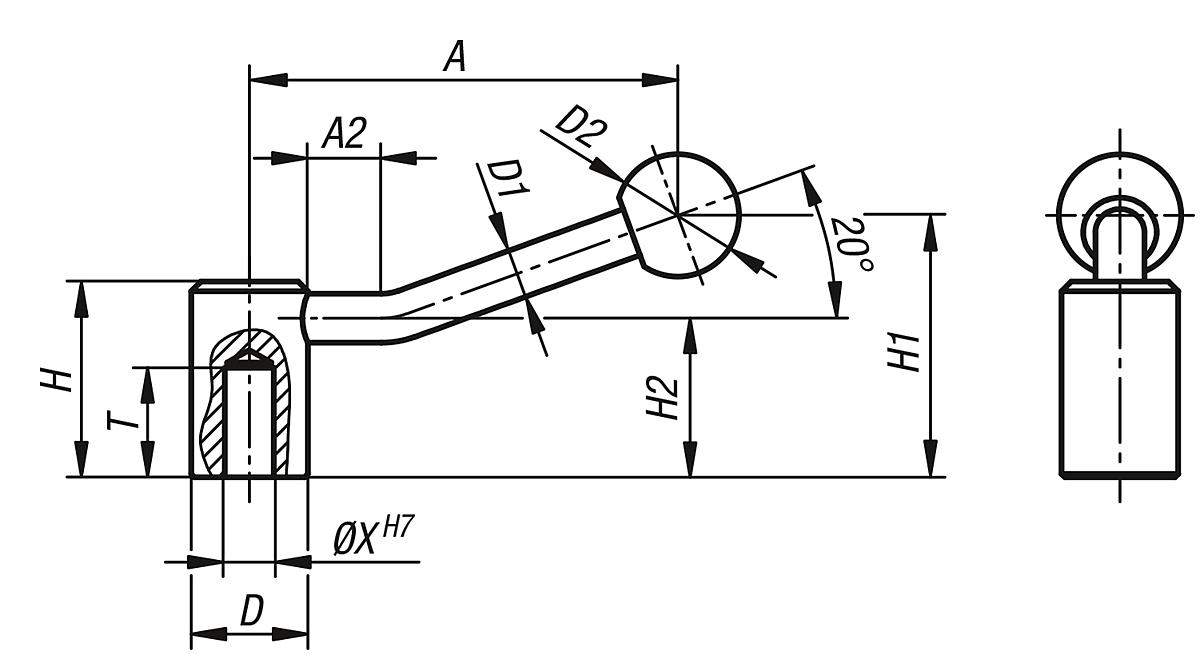

NLM 06340_PB Schaltgriffe mit Passbohrung
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Eigenschaften
| A: | 84,5 |
|---|---|
| A2: | 15 |
| Ausführung: | Passbohrung |
| D: | 24 |
| D1: | 10 |
| D2: | 25 |
| Gewicht ca. kg: | 0,170 |
| H: | 40 |
| H1: | 52,5 |
| H2: | 32,5 |
| Profil-Größe: | 1 |
| T1: | 22 |
| X: | 10 |
Dokumente
1
| Variante | A | D | D1 | D2 | H | H1 | H2 | Profil-Größe | X | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10103399 (06340-110) |
84,5 | 24 | 10 | 25 | 40 | 52,5 | 32,5 | 1 | 10 | ab 7,80 € |
|
10103394 (06340-114) |
100 | 28 | 12 | 32 | 46 | 61 | 36,5 | 2 | 14 | ab 9,68 € |
|
10103400 (06340-112) |
100 | 28 | 12 | 32 | 46 | 61 | 36,5 | 2 | 12 | ab 9,68 € |
|
10103395 (06340-116) |
121 | 33 | 13 | 32 | 52 | 72 | 41 | 3 | 16 | ab 11,70 € |
|
10103397 (06340-120) |
123 | 41 | 13 | 32 | 61 | 80 | 49 | 4 | 20 | ab 16,22 € |
|
10103396 (06340-118) |
121 | 33 | 13 | 32 | 52 | 72 | 41 | 3 | 18 | Auf Anfrage |
|
10103398 (06340-108) |
84,5 | 24 | 10 | 25 | 40 | 52,5 | 32,5 | 1 | 8 | Auf Anfrage |
