Produktnummer:
10103392
Herstellernummer:
06340-216
Hersteller:
Norelem

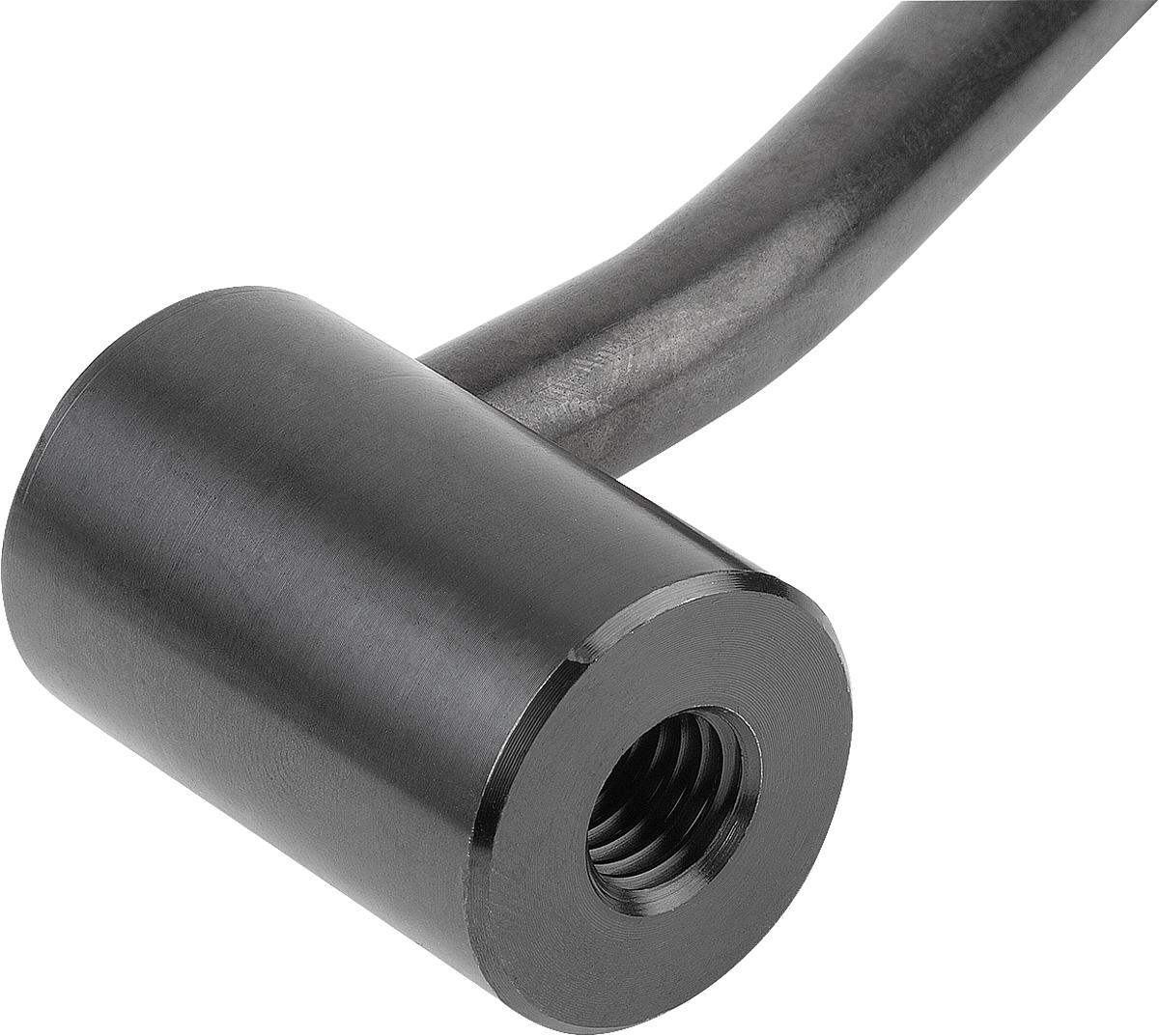

Norelem 06340-216 SCHALTGRIFF GR.3, M16
A:
121
A2:
15
D:
33
D1:
13
D2:
32
H:
52
X:
M16
Produktnummer:
10103392
NLM 06340_IG Schaltgriffe mit Innengewinde
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

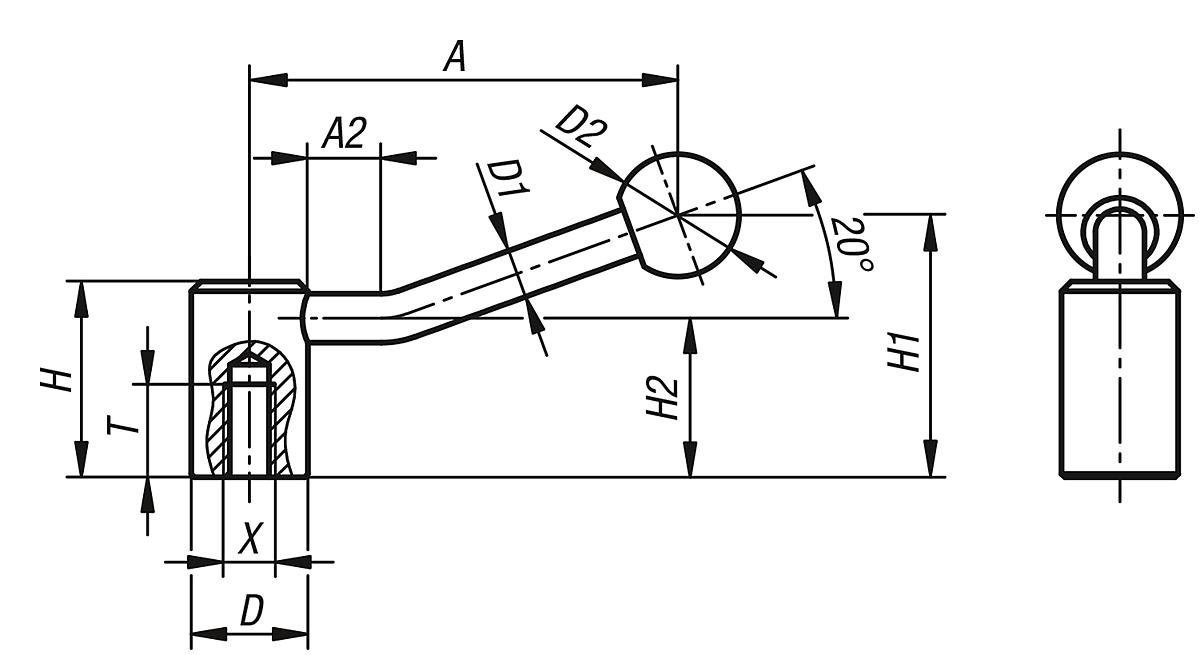

Eigenschaften
| A: | 121 |
|---|---|
| A2: | 15 |
| Ausführung: | Innengewinde |
| D: | 33 |
| D1: | 13 |
| D2: | 32 |
| Gewicht ca. kg: | 0,380 |
| H: | 52 |
| H1: | 72 |
| H2: | 41 |
| Profil-Größe: | 3 |
| T: | 23 |
| X: | M16 |
Dokumente
1
| Variante | A | A2 | D | D1 | D2 | H | X | Preis |
|---|---|---|---|---|---|---|---|---|
|
10103389 (06340-208) |
84,5 | 15 | 24 | 10 | 25 | 40 | M8 | ab 7,80 € |
|
10103390 (06340-210) |
84,5 | 15 | 24 | 10 | 25 | 40 | M10 | ab 7,80 € |
|
10103391 (06340-212) |
100 | 15 | 28 | 12 | 32 | 46 | M12 | ab 9,68 € |
|
10103392 (06340-216) |
121 | 15 | 33 | 13 | 32 | 52 | M16 | ab 11,70 € |
|
10103393 (06340-220) |
123 | 15 | 41 | 13 | 32 | 61 | M20 | ab 16,22 € |
