Produktnummer:
10102859
Herstellernummer:
06450-93082
Hersteller:
Norelem

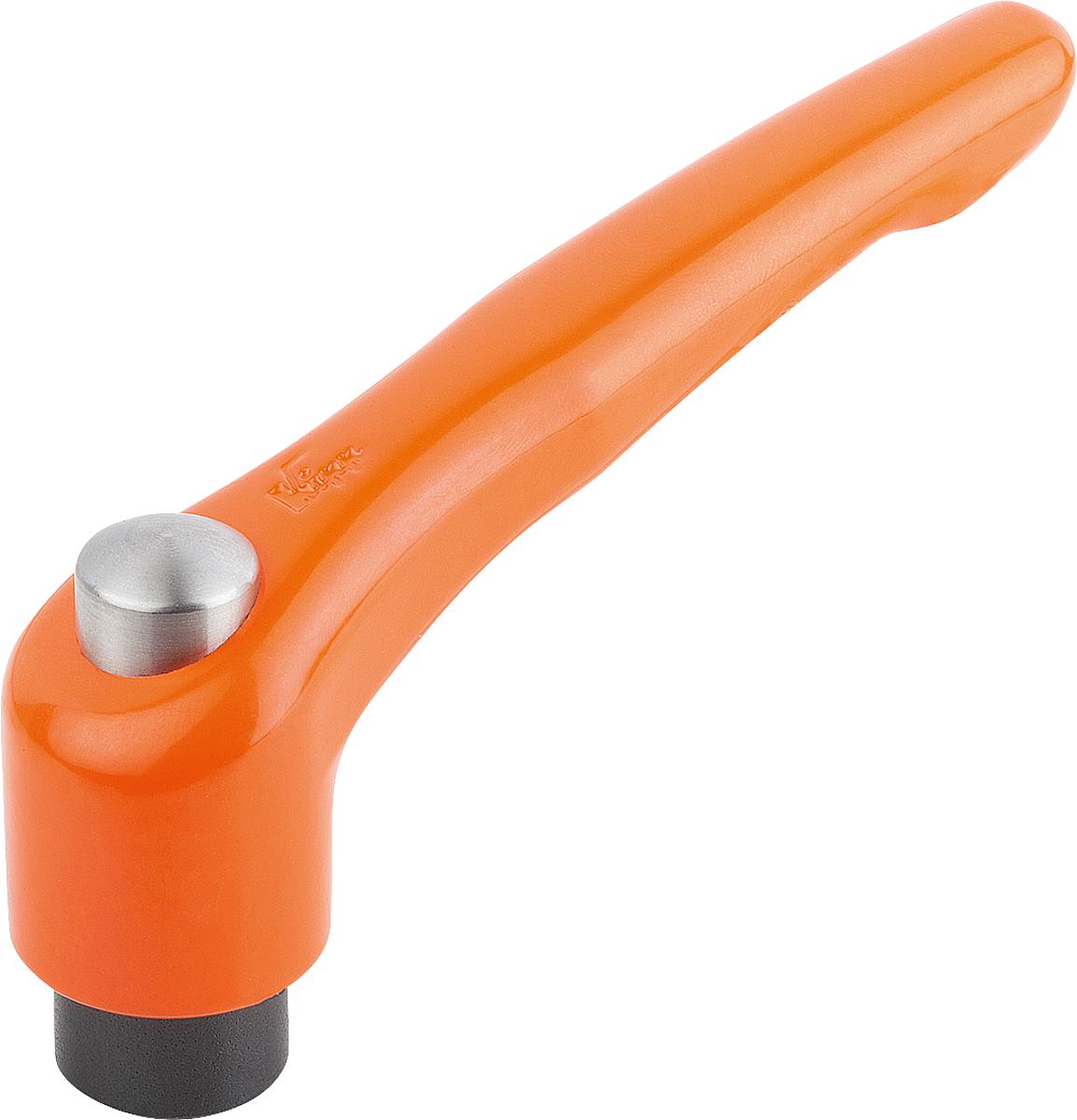

Norelem 06450-93082 KLEMMHEBEL GR.3 M8 MIT SCHUTZKAPPE, GRIFFHEBEL ORANGE
A:
80
A1:
91
B:
11
D:
16
D1:
21
D2:
22
Farbe:
orange
Gewicht ca. kg:
0,132
H:
41,5
H1:
10
H2:
24
H3:
54,5
H4:
58,5
Innengewinde:
M8
Profil-Größe:
3
T:
14
Zähnezahl:
22
Produktnummer:
10102859
NLM 06450 Klemmhebel mit Schutzkappe mit Innengewinde
Beschreibung
Werkstoff:
Griffhebel aus Zinkdruckgus nach DIN 1743.
Stahlteile Festigkeitsklasse 5.8.
Schutzkappe aus Edelstahl 1.4305.
Ausführung:
Griffhebel kunststoffbeschichtet.
Stahlteile brüniert.
Schutzkappe Edelstahl, blank.
Bestellbeispiel:
nlm 06450-92061
Hinweis:
Es werden serienmäßig geliefert:
schwarz seidenmatt, orange RAL 2004.
Auf Anfrage:
Weitere Innengewinde, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Griffhebel aus Zinkdruckgus nach DIN 1743.
Stahlteile Festigkeitsklasse 5.8.
Schutzkappe aus Edelstahl 1.4305.
Ausführung:
Griffhebel kunststoffbeschichtet.
Stahlteile brüniert.
Schutzkappe Edelstahl, blank.
Bestellbeispiel:
nlm 06450-92061
Hinweis:
Es werden serienmäßig geliefert:
schwarz seidenmatt, orange RAL 2004.
Auf Anfrage:
Weitere Innengewinde, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

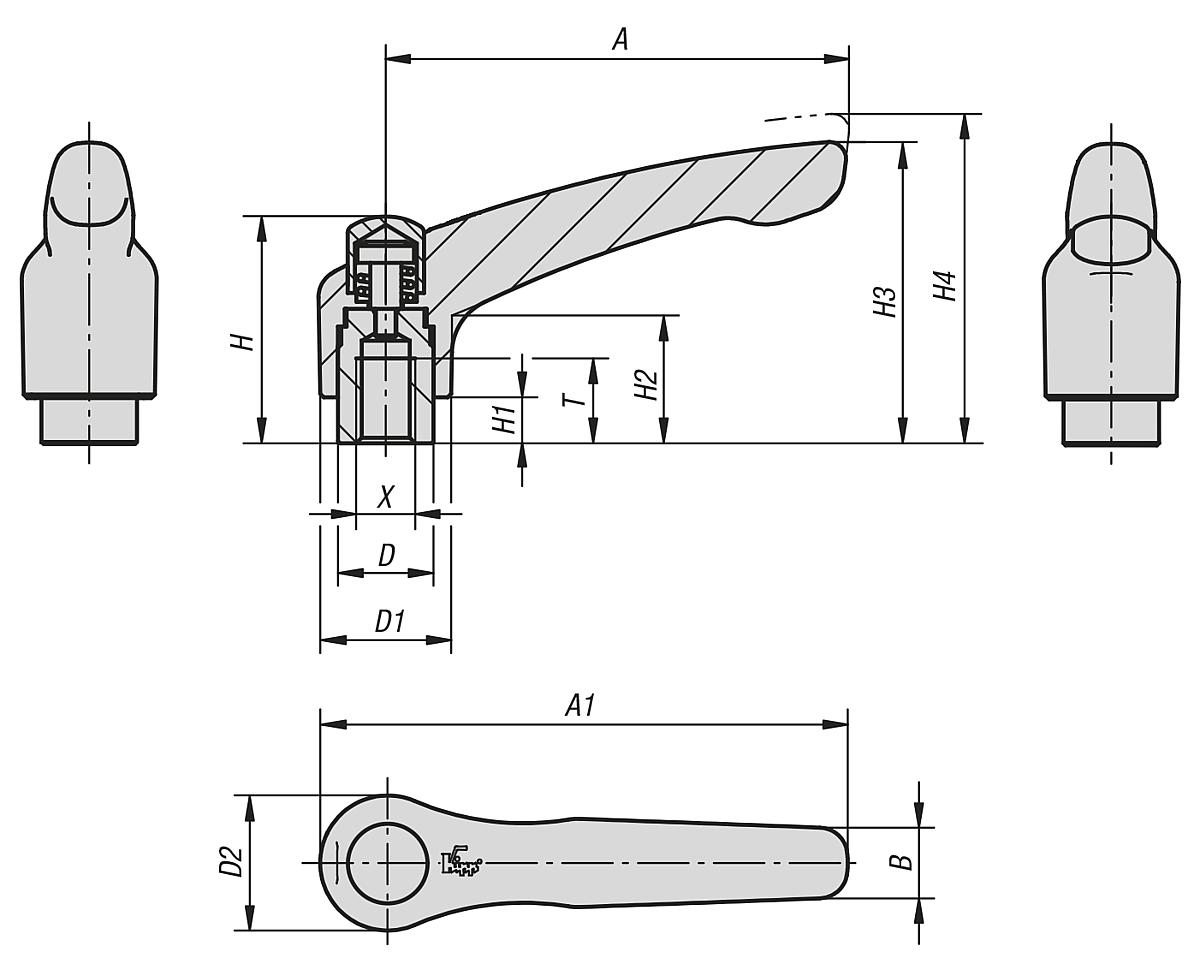

Eigenschaften
| A: | 80 |
|---|---|
| A1: | 91 |
| B: | 11 |
| D: | 16 |
| D1: | 21 |
| D2: | 22 |
| Farbe: | orange |
| Gewicht ca. kg: | 0,132 |
| H: | 41,5 |
| H1: | 10 |
| H2: | 24 |
| H3: | 54,5 |
| H4: | 58,5 |
| Innengewinde: | M8 |
| Profil-Größe: | 3 |
| T: | 14 |
| Zähnezahl: | 22 |
Dokumente
1
| Variante | A | A1 | B | D | D1 | D2 | Farbe | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | Innengewinde | Profil-Größe | T | Zähnezahl | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10102853 (06450-92061) |
65 | 74,5 | 9,5 | 13,5 | 18,5 | 19 | schwarz seidenmatt | 0,082 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | M6 | 2 | 12 | 20 | ab 7,43 € |
|
10102854 (06450-92081) |
65 | 74,5 | 9,5 | 13,5 | 18,5 | 19 | schwarz seidenmatt | 0,081 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | M8 | 2 | 12 | 20 | ab 7,43 € |
|
10102857 (06450-92062) |
65 | 74,5 | 9,5 | 13,5 | 18,5 | 19 | orange | 0,082 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | M6 | 2 | 12 | 20 | ab 7,43 € |
|
10102858 (06450-92082) |
65 | 74,5 | 9,5 | 13,5 | 18,5 | 19 | orange | 0,081 | 32 | 6,5 | 17,5 | 42,5 | 45,5 | M8 | 2 | 12 | 20 | ab 7,43 € |
|
10102855 (06450-93081) |
80 | 91 | 11 | 16 | 21 | 22 | schwarz seidenmatt | 0,132 | 41,5 | 10 | 24 | 54,5 | 58,5 | M8 | 3 | 14 | 22 | ab 8,20 € |
|
10102856 (06450-93101) |
80 | 91 | 11 | 16 | 21 | 22 | schwarz seidenmatt | 0,129 | 41,5 | 10 | 24 | 54,5 | 58,5 | M10 | 3 | 14 | 22 | ab 8,20 € |
|
10102859 (06450-93082) |
80 | 91 | 11 | 16 | 21 | 22 | orange | 0,132 | 41,5 | 10 | 24 | 54,5 | 58,5 | M8 | 3 | 14 | 22 | ab 8,20 € |
|
10102860 (06450-93102) |
80 | 91 | 11 | 16 | 21 | 22 | orange | 0,129 | 41,5 | 10 | 24 | 54,5 | 58,5 | M10 | 3 | 14 | 22 | ab 8,20 € |
