Produktnummer:
10103786
Herstellernummer:
06470-324
Hersteller:
Norelem

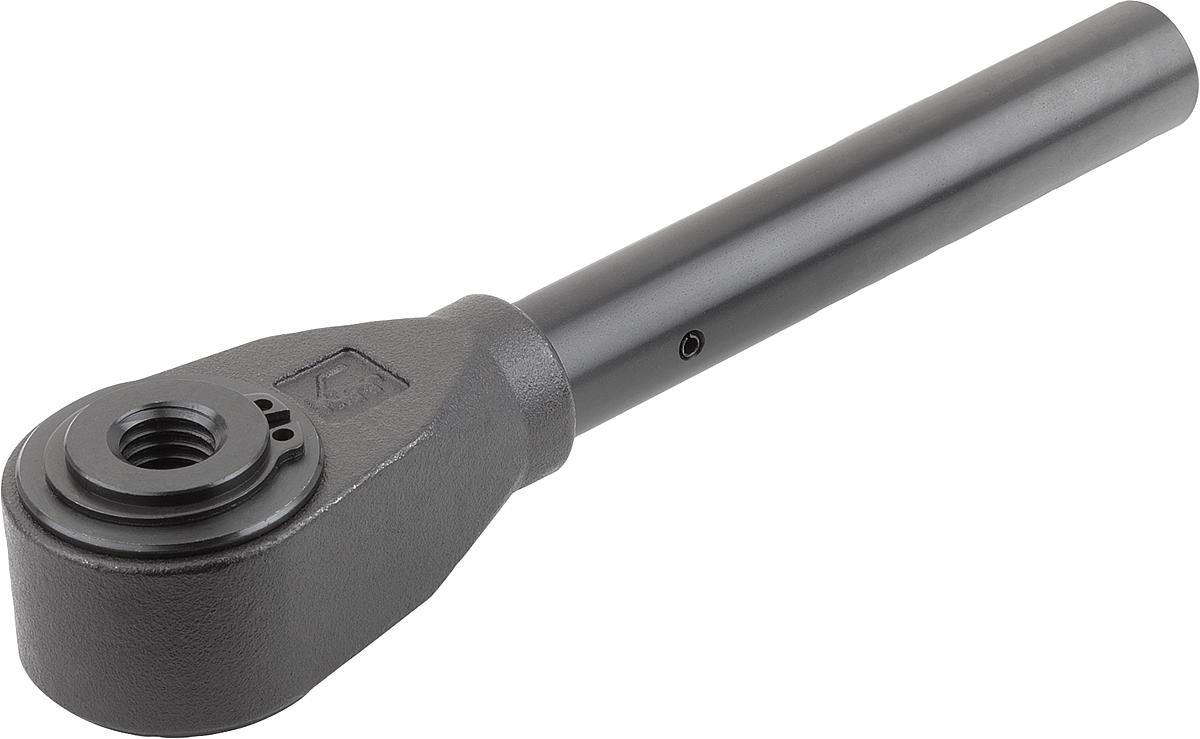

Norelem 06470-324 SPANNER GR.4 M24
A:
80
Anzahl der Rastnuten:
9
C:
61
D:
42
D1:
56
D2:
28
D3:
35
E:
300
H:
4
H1:
6
H2:
47
H3:
23,5
Innengewinde:
M24
Profil-Größe:
4
Produktnummer:
10103786

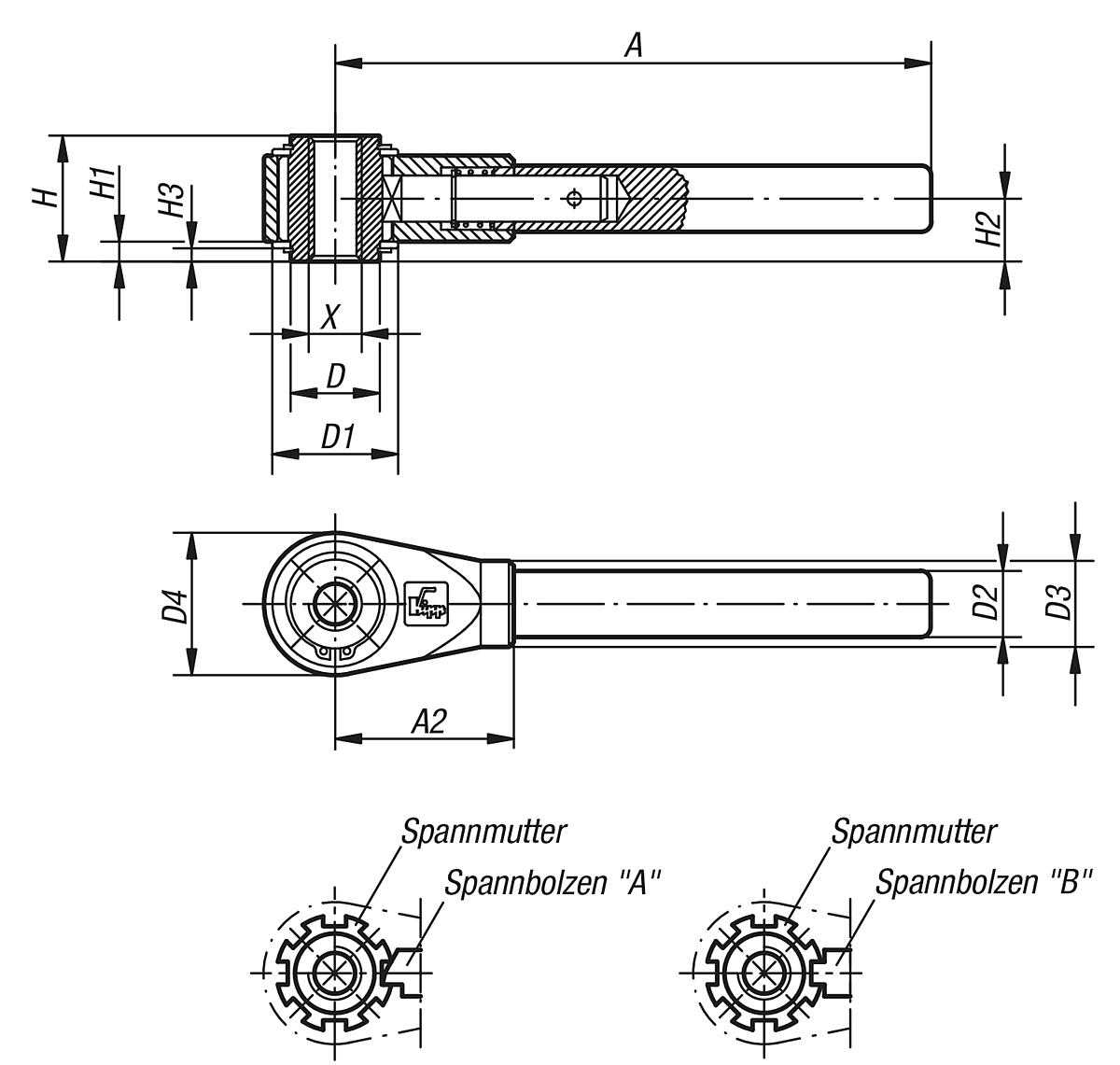

NLM 06470_IG Spanner mit Innengewinde
Beschreibung
LE70183
Werkstoff:
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Werkstoff:
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Eigenschaften
| A: | 80 |
|---|---|
| Anzahl der Rastnuten: | 9 |
| C: | 61 |
| D: | 42 |
| D1: | 56 |
| D2: | 28 |
| D3: | 35 |
| E: | 300 |
| H: | 4 |
| H1: | 6 |
| H2: | 47 |
| H3: | 23,5 |
| Innengewinde: | M24 |
| Profil-Größe: | 4 |
Dokumente
1
| Variante | A | Anzahl der Rastnuten | C | D | D1 | D2 | D3 | E | H | H1 | H2 | H3 | Innengewinde | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10103779 (06470-310) |
48 | 7 | 36 | 22 | 33 | 17 | 22 | 150 | 3 | 4,5 | 31 | 15,5 | M10 | 1 | ab 74,26 € |
|
10103780 (06470-312) |
48 | 7 | 36 | 22 | 33 | 17 | 22 | 150 | 3 | 4,5 | 31 | 15,5 | M12 | 1 | ab 74,26 € |
|
10103781 (06470-314) |
54 | 8 | 43 | 27 | 38 | 20 | 26 | 180 | 4 | 6 | 38 | 19 | M14 | 2 | ab 88,59 € |
|
10103782 (06470-316) |
54 | 8 | 43 | 27 | 38 | 20 | 26 | 180 | 4 | 6 | 38 | 19 | M16 | 2 | ab 88,59 € |
|
10103783 (06470-318) |
70 | 8 | 51 | 35 | 45 | 24 | 30 | 230 | 4 | 6 | 42 | 21 | M18 | 3 | ab 114,72 € |
|
10103784 (06470-320) |
70 | 8 | 51 | 35 | 45 | 24 | 30 | 230 | 4 | 6 | 42 | 21 | M20 | 3 | ab 114,72 € |
|
10103785 (06470-322) |
80 | 9 | 61 | 42 | 56 | 28 | 35 | 300 | 4 | 6 | 47 | 23,5 | M22 | 4 | ab 155,81 € |
|
10103786 (06470-324) |
80 | 9 | 61 | 42 | 56 | 28 | 35 | 300 | 4 | 6 | 47 | 23,5 | M24 | 4 | ab 155,81 € |
|
10103787 (06470-327) |
80 | 9 | 61 | 42 | 56 | 28 | 35 | 300 | 4 | 6 | 47 | 23,5 | M27 | 4 | ab 155,81 € |
|
10103788 (06470-330) |
110 | 11 | 82 | 60 | 75 | 32 | 38 | 400 | 5 | 7,5 | 53 | 26,5 | M30 | 5 | ab 298,83 € |
|
10103789 (06470-336) |
110 | 11 | 82 | 60 | 75 | 32 | 38 | 400 | 5 | 7,5 | 53 | 26,5 | M36 | 5 | ab 298,83 € |
|
10103790 (06470-342) |
110 | 11 | 82 | 60 | 75 | 32 | 38 | 400 | 5 | 7,5 | 53 | 26,5 | M42 | 5 | ab 298,83 € |
