Produktnummer:
10103802
Herstellernummer:
06470-510
Hersteller:
Norelem
Norelem 06470-510 SPANNER GR.1 SW 10
A:
48
Anzahl der Rastnuten:
7
Ausführung_1:
Innenvierkant
C:
36
D:
22
D1:
33
D2:
17
D3:
22
E:
150
H:
3
H1:
4,5
H2:
31
H3:
15,5
Innenvierkant SW:
10
Profil-Größe:
1
Produktnummer:
10103802

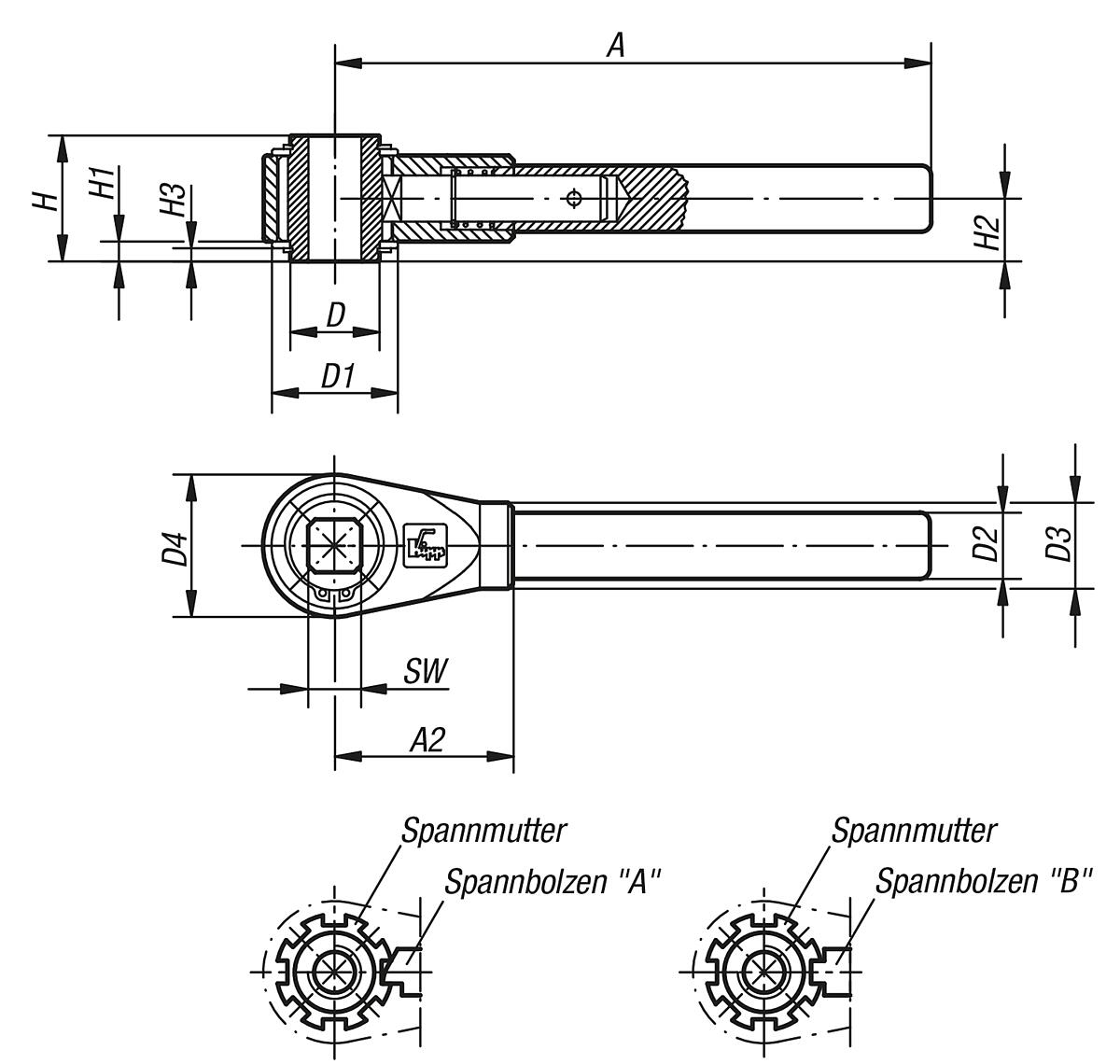

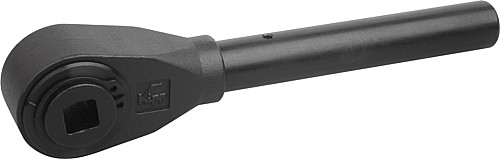

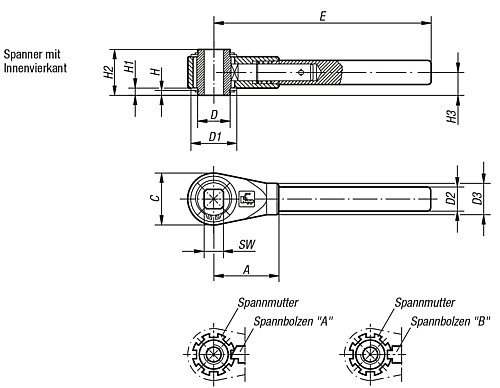

NLM 06470_IV Spanner mit Innenvierkant
Beschreibung
Werkstoff:
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung:
brüniert. Gegen Mehrpreis sind auch matt- oder hochglanzverchromte Ausführungen lieferbar.
Hinweis:
Spannbolzen A (zum Ratschen) Normalausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung:
Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innenvierkante.
Maß "E" in abgestuften Sonderlängen gegen Aufpreis lieferbar.
Sonderausführung: Spannbolzen B.
Eigenschaften
| A: | 48 |
|---|---|
| Anzahl der Rastnuten: | 7 |
| Ausführung_1: | Innenvierkant |
| C: | 36 |
| D: | 22 |
| D1: | 33 |
| D2: | 17 |
| D3: | 22 |
| E: | 150 |
| H: | 3 |
| H1: | 4,5 |
| H2: | 31 |
| H3: | 15,5 |
| Innenvierkant SW: | 10 |
| Profil-Größe: | 1 |
Dokumente
1
| Variante | D | D3 | A | H | D1 | Profil-Größe | D2 | H1 | H2 | H3 | C | E | Anzahl der Rastnuten | Innenvierkant SW | Ausführung_1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10103802 (06470-510) |
22 | 22 | 48 | 3 | 33 | 1 | 17 | 4,5 | 31 | 15,5 | 36 | 150 | 7 | 10 | Innenvierkant | ab 87,00 € |
|
10103803 (06470-512) |
22 | 22 | 48 | 3 | 33 | 1 | 17 | 4,5 | 31 | 15,5 | 36 | 150 | 7 | 12 | Innenvierkant | ab 87,00 € |
|
10103804 (06470-513) |
27 | 26 | 54 | 4 | 38 | 2 | 20 | 6 | 38 | 19 | 43 | 180 | 8 | 13 | Innenvierkant | ab 103,53 € |
|
10103805 (06470-514) |
27 | 26 | 54 | 4 | 38 | 2 | 20 | 6 | 38 | 19 | 43 | 180 | 8 | 14 | Innenvierkant | ab 103,53 € |
|
10103806 (06470-517) |
35 | 30 | 70 | 4 | 45 | 3 | 24 | 6 | 42 | 21 | 51 | 230 | 8 | 17 | Innenvierkant | ab 138,86 € |
|
10103807 (06470-519) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | 47 | 23,5 | 61 | 300 | 9 | 19 | Innenvierkant | ab 191,70 € |
|
10103808 (06470-520) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | 47 | 23,5 | 61 | 300 | 9 | 20 | Innenvierkant | ab 191,70 € |
|
10103809 (06470-522) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | 47 | 23,5 | 61 | 300 | 9 | 22 | Innenvierkant | ab 191,70 € |
|
10103810 (06470-524) |
42 | 35 | 80 | 4 | 56 | 4 | 28 | 6 | 47 | 23,5 | 61 | 300 | 9 | 24 | Innenvierkant | ab 191,70 € |
|
10103811 (06470-530) |
60 | 38 | 110 | 5 | 75 | 5 | 32 | 7,5 | 53 | 26,5 | 82 | 400 | 11 | 30 | Innenvierkant | ab 362,22 € |
|
10103812 (06470-532) |
60 | 38 | 110 | 5 | 75 | 5 | 32 | 7,5 | 53 | 26,5 | 82 | 400 | 11 | 32 | Innenvierkant | ab 362,22 € |
