Produktnummer: 10101053

Hersteller: Norelem

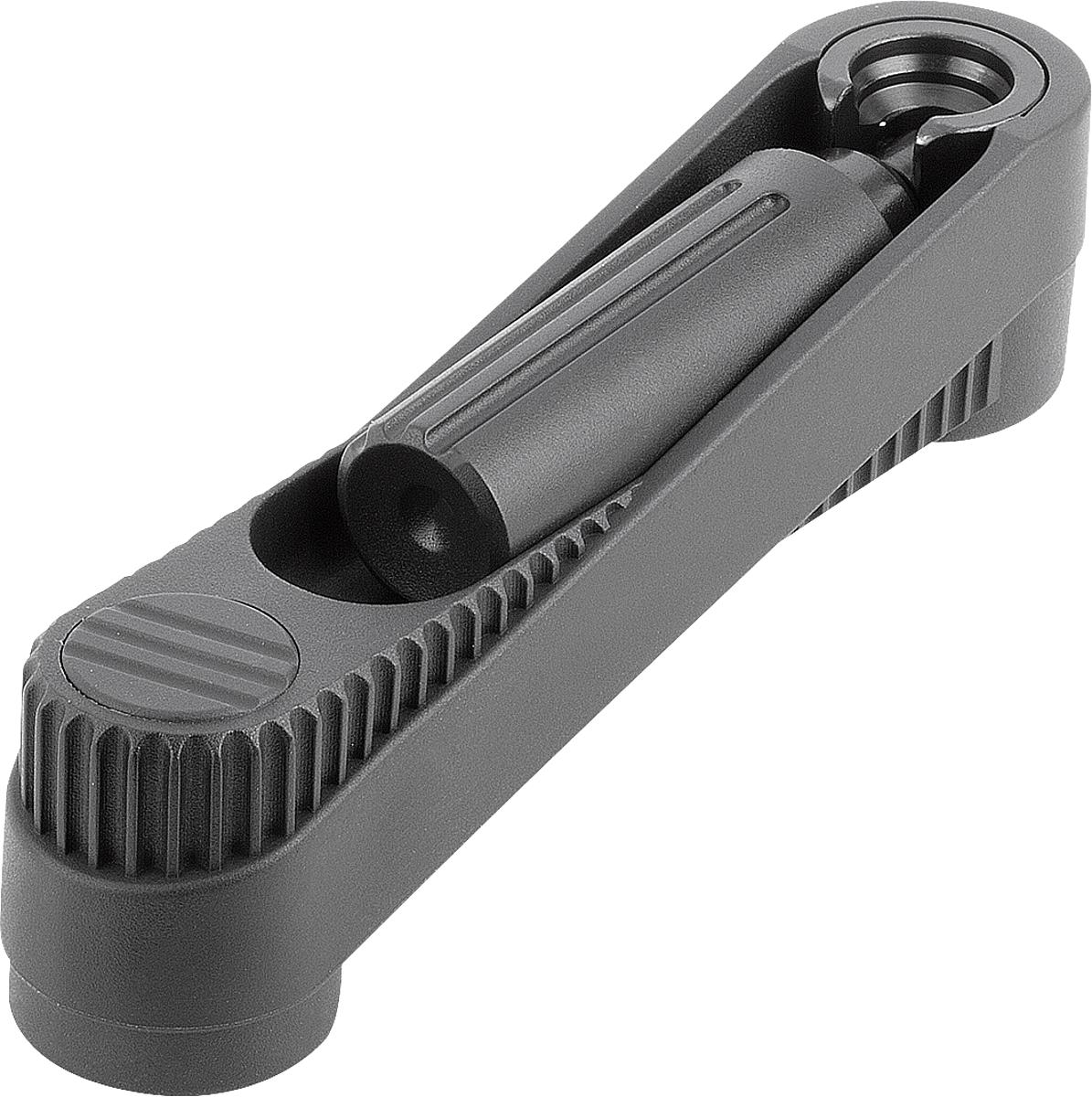

Norelem 06500-111003 NOVO.GRIP HANDKURBEL ZYL.GRIFF UMLEGBAR, GR.1, A=80, D=10H7

A: 80 A1: 104 Ausführung: Passbohrung mit Nut B: 24 B3: 3 D: 10 Gewicht ca. kg: 0,100 H: 29 H1: 13 L: 85,5 L1: 49 L2: 13 Profil-Größe: 1 T: 11,4

33,62 €*

VPE: 1 Stück

*Preise exkl. MwSt. zzgl. Versandkosten

Ausführung

Gewicht ca. kg

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10101053

NLM 06500_PBMN Handkurbeln mit Zylindergriff umlegbar, Passbohrung mit Nut

Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.

Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.

A:	80
A1:	104
Ausführung:	Passbohrung mit Nut
B:	24
B3:	3
D:	10
Gewicht ca. kg:	0,100
H:	29
H1:	13
L:	85,5
L1:	49
L2:	13
Profil-Größe:	1
T:	11,4

Datenblatt.pdf

Variante	D	B	H	Gewicht ca. kg	L2	T	H1	A	Profil-Größe	B3	A1	L	L1	Ausführung	Preis

10101052 (06500-110802)	8	24	29	0,100	13	9	13	80	1	2	104	85,5	49	Passbohrung mit Nut	ab 33,62 €
10101053 (06500-111003)	10	24	29	0,100	13	11,4	13	80	1	3	104	85,5	49	Passbohrung mit Nut	ab 33,62 €
10101054 (06500-121003)	10	29	36	0,190	16	11,4	13	100	2	3	129	105	59,5	Passbohrung mit Nut	ab 36,00 €
10101055 (06500-121204)	12	29	36	0,190	16	13,8	13	100	2	4	129	105	59,5	Passbohrung mit Nut	ab 36,00 €
10101056 (06500-131204)	12	36	44	0,370	19,5	13,8	18,5	125	3	4	161	140	83,5	Passbohrung mit Nut	ab 39,14 €
10101057 (06500-131405)	14	36	44	0,370	19,5	16,3	18,5	125	3	5	161	140	83,5	Passbohrung mit Nut	ab 39,14 €
