Produktnummer:
10105696
Herstellernummer:
06620-01
Hersteller:
Norelem

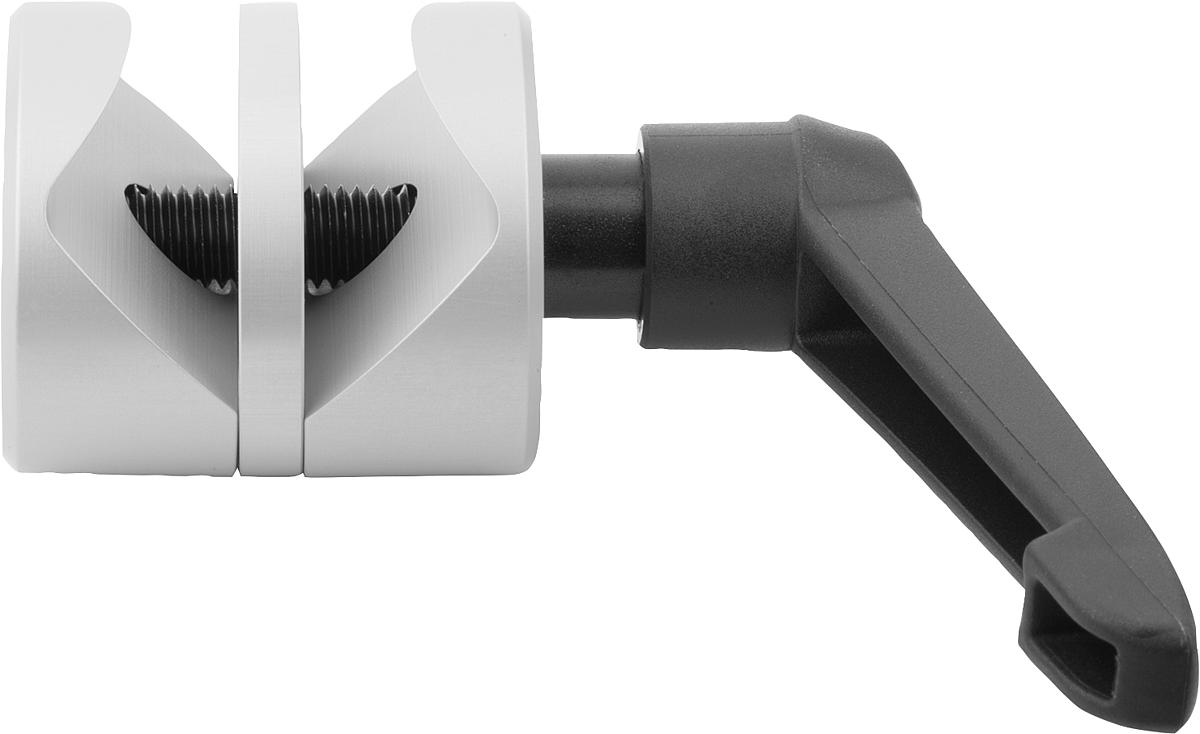

Norelem 06620-01 SPANNGELENK GR.1 D=8

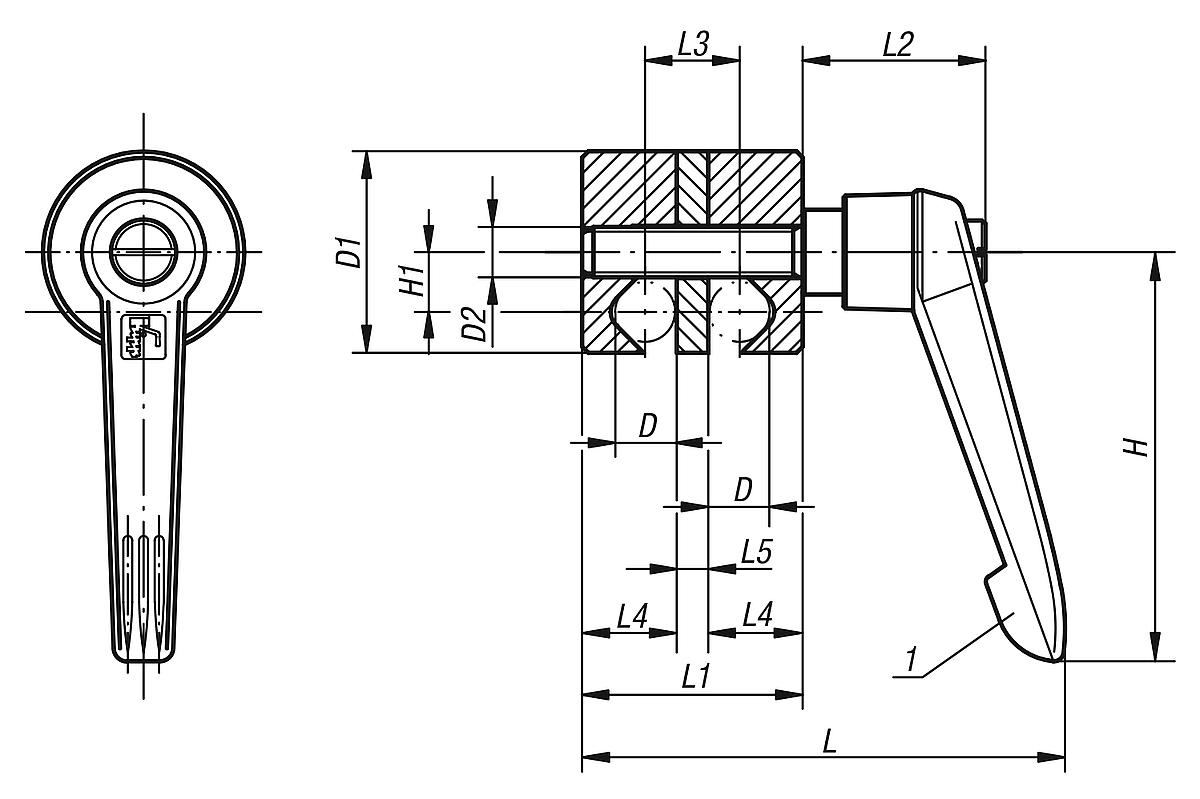

D:
8
D1:
28
D2:
M8
Gewicht ca. kg:
0,082
H:
65
H1:
8,5
L:
72
L1:
31
L2:
29
L3:
13
L4:
13
L5:
5
Profil-Größe:
1
Zubehör:
06610-2081X30
Produktnummer:
10105696
NLM 06620 Spanngelenke
Beschreibung
Werkstoff, Ausführung:
Klemmhebel:
Griffteil glasfaserverstärkter Thermoplast, schwarzgrau.
Stahlteile:
Festigkeitsklasse 5.8, brüniert.
Restliche Bauteile:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06620-03
Hinweis:
Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und sind stufenlos verstellbar. Die bewusst einfache Konstruktion in Verbindung mit dem verstellbaren Klemmhebel ermöglicht eine schnelle Klemmung.
Klemmhebel:
Griffteil glasfaserverstärkter Thermoplast, schwarzgrau.
Stahlteile:
Festigkeitsklasse 5.8, brüniert.
Restliche Bauteile:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06620-03
Hinweis:
Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und sind stufenlos verstellbar. Die bewusst einfache Konstruktion in Verbindung mit dem verstellbaren Klemmhebel ermöglicht eine schnelle Klemmung.
Eigenschaften
| D: | 8 |
|---|---|
| D1: | 28 |
| D2: | M8 |
| Gewicht ca. kg: | 0,082 |
| H: | 65 |
| H1: | 8,5 |
| L: | 72 |
| L1: | 31 |
| L2: | 29 |
| L3: | 13 |
| L4: | 13 |
| L5: | 5 |
| Profil-Größe: | 1 |
| Zubehör: | 06610-2081X30 |
Dokumente
1
| Variante | D | D1 | D2 | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | L4 | L5 | Profil-Größe | Zubehör | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10105696 (06620-01) |
8 | 28 | M8 | 0,082 | 65 | 8,5 | 72 | 31 | 29 | 13 | 13 | 5 | 1 | 06610-2081X30 | ab 27,09 € |
|
10105697 (06620-02) |
10 | 32 | M8 | 0,100 | 65 | 9,5 | 76 | 35 | 29 | 15 | 15 | 5 | 2 | 06610-2081X35 | ab 28,71 € |
|
10105698 (06620-03) |
12 | 36 | M8 | 0,127 | 65 | 10,5 | 81 | 40 | 29 | 18 | 17 | 6 | 3 | 06610-2081X40 | ab 32,79 € |
|
10105699 (06620-04) |
16 | 45 | M10 | 0,233 | 80 | 13,5 | 103 | 50 | 37,5 | 22 | 22 | 6 | 4 | 06610-2081X50 | ab 40,04 € |
|
10105700 (06620-05) |
20 | 74 | M10 | 0,750 | 95 | 22 | 131 | 70 | 42,5 | 30 | 30 | 10 | 5 | 06610-4101X70 | ab 74,92 € |
