Produktnummer:
10105703
Herstellernummer:
06621-04
Hersteller:
Norelem

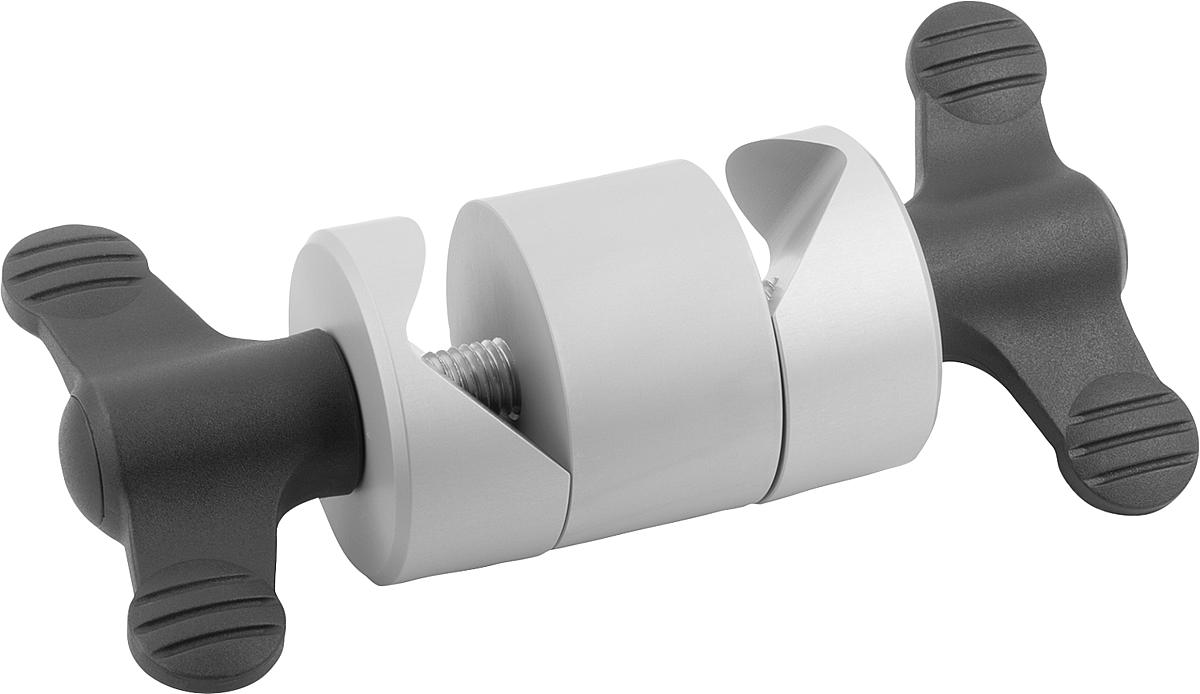

Norelem 06621-04 SPANNGELENK GR.4 D=16, EINZELN VERSTELLBAR
D:
16
D1:
45
D2:
M10
Gewicht ca. kg:
0,345
H:
75
H1:
13,5
L:
143,2
L1:
72
L2:
35,6
L3:
44
L4:
22
Profil-Größe:
4
Zubehör:
06652-108X35
Produktnummer:
10105703
NLM 06621 Spanngelenke einzeln verstellbar
Beschreibung
Werkstoff, Ausführung:
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Restliche Bauteile:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06621-02
Hinweis:
Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und können einzeln und stufenlos verstellt werden.
Die bewusst einfache Konstruktion in Verbindung mit den Flügelgriffen ermöglicht eine schnelle Klemmung.
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Restliche Bauteile:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06621-02
Hinweis:
Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und können einzeln und stufenlos verstellt werden.
Die bewusst einfache Konstruktion in Verbindung mit den Flügelgriffen ermöglicht eine schnelle Klemmung.
Eigenschaften

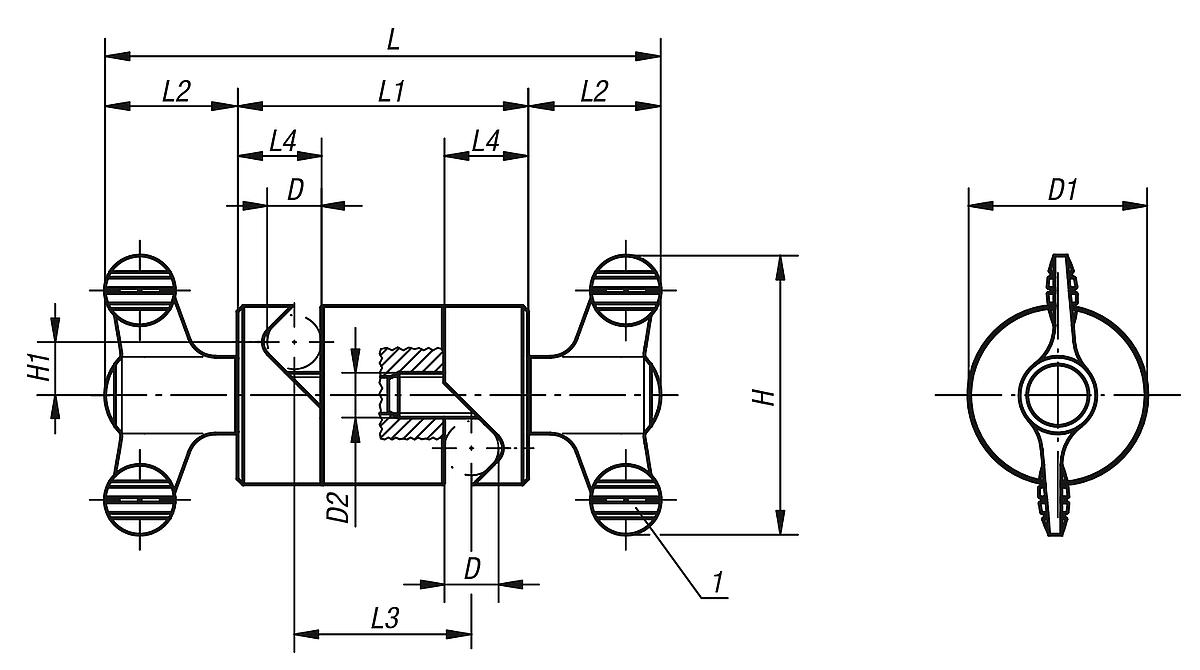

| D: | 16 |
|---|---|
| D1: | 45 |
| D2: | M10 |
| Gewicht ca. kg: | 0,345 |
| H: | 75 |
| H1: | 13,5 |
| L: | 143,2 |
| L1: | 72 |
| L2: | 35,6 |
| L3: | 44 |
| L4: | 22 |
| Profil-Größe: | 4 |
| Zubehör: | 06652-108X35 |
Dokumente
1
| Variante | D | D1 | D2 | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | L4 | Profil-Größe | Zubehör | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10105705 (06621-01) |
8 | 28 | M8 | 0,086 | 50 | 8,5 | 90 | 42 | 24 | 24 | 13 | 1 | 06652-108X20 | ab 29,44 € |
|
10105701 (06621-02) |
10 | 32 | M8 | 0,124 | 50 | 9,5 | 100 | 52 | 24 | 32 | 15 | 2 | 06652-108X25 | ab 30,10 € |
|
10105702 (06621-03) |
12 | 36 | M8 | 0,157 | 50 | 10,5 | 104 | 56 | 24 | 34 | 17 | 3 | 06652-108X25 | ab 34,37 € |
|
10105703 (06621-04) |
16 | 45 | M10 | 0,345 | 75 | 13,5 | 143,2 | 72 | 35,6 | 44 | 22 | 4 | 06652-108X35 | ab 43,81 € |
|
10105704 (06621-05) |
20 | 74 | M10 | 1,110 | 75 | 22 | 173,2 | 102 | 35,6 | 62 | 30 | 5 | 06652-210X50 | ab 66,56 € |
