Produktnummer:
10104380
Herstellernummer:
06622-04
Hersteller:
Norelem

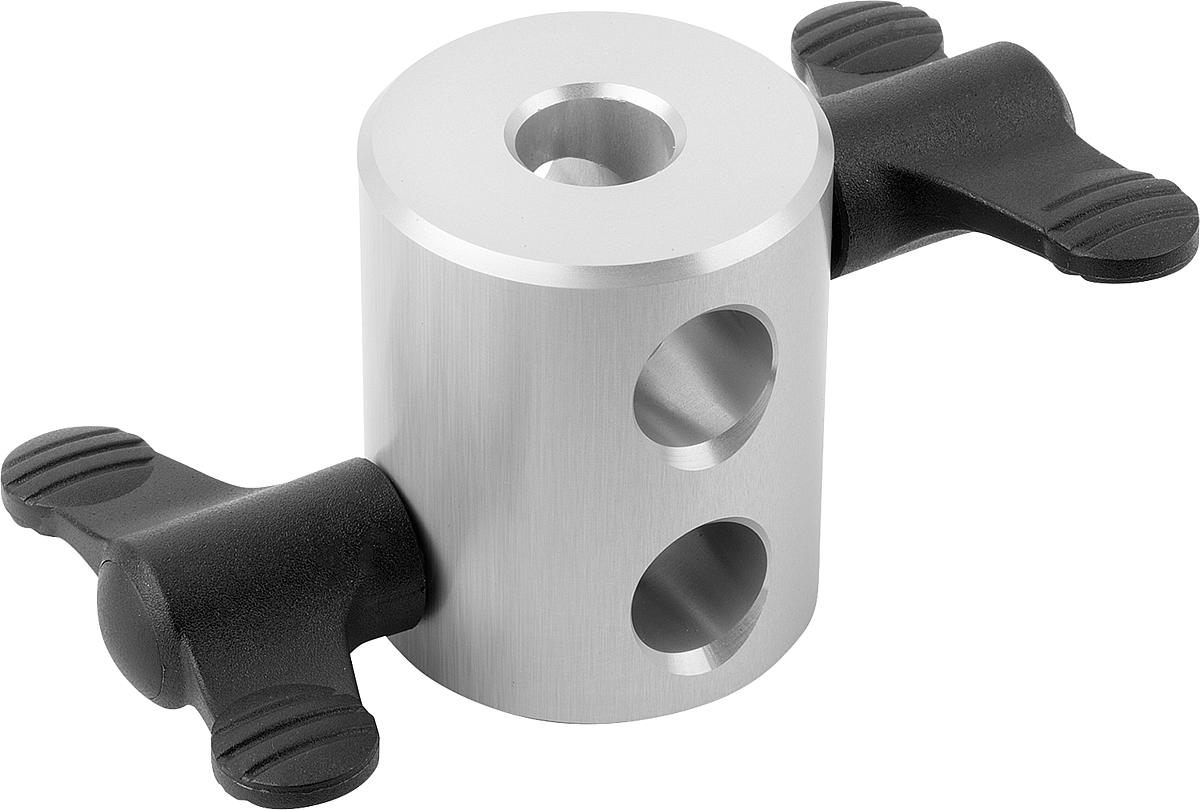

Norelem 06622-04 MULTIVERBINDUNGSSTÜCK GR.4 D=16
D:
16
D1:
45
D2:
M10
Gewicht ca. kg:
0,262
H:
75
H1:
35,6
H2:
20
L:
127,2
L1:
56
L2:
27
L3:
24
L4:
16
Profil-Größe:
4
Zubehör:
06652-210X20
Produktnummer:
10104380
NLM 06622 Multiverbindungsstücke
Beschreibung
Werkstoff, Ausführung:
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Grundkörper:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06622-04
Hinweis:
Mit den Multiverbindungsstücken können runde Querschnitte (Stäbe, Rohre etc.) koaxial oder parallel verlängert werden. Durch eine parallele Anordnung von z.B. Stäben kann auch eine Verstärkung bzw. Versteifung eines Aufbaus erreicht werden. Außerdem bietet das Bohrungssystem im Grundkörper die Möglichkeit, dass rechtwinklige Verbindungen hergestellt werden können.
Flügelgriff:
Griffteil Thermoplast, schwarzgrau.
Gewindebolzen Stahl 5.8, blau chromatiert.
Grundkörper:
Hochfestes Aluminium, neusilber eloxiert.
Bestellbeispiel:
nlm 06622-04
Hinweis:
Mit den Multiverbindungsstücken können runde Querschnitte (Stäbe, Rohre etc.) koaxial oder parallel verlängert werden. Durch eine parallele Anordnung von z.B. Stäben kann auch eine Verstärkung bzw. Versteifung eines Aufbaus erreicht werden. Außerdem bietet das Bohrungssystem im Grundkörper die Möglichkeit, dass rechtwinklige Verbindungen hergestellt werden können.
Eigenschaften
| D: | 16 |
|---|---|
| D1: | 45 |
| D2: | M10 |
| Gewicht ca. kg: | 0,262 |
| H: | 75 |
| H1: | 35,6 |
| H2: | 20 |
| L: | 127,2 |
| L1: | 56 |
| L2: | 27 |
| L3: | 24 |
| L4: | 16 |
| Profil-Größe: | 4 |
| Zubehör: | 06652-210X20 |
Dokumente
1
| Variante | D | H | L | H1 | D2 | Gewicht ca. kg | D1 | L3 | L1 | L4 | L2 | Profil-Größe | H2 | Zubehör | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10104377 (06622-01) |
8 | 50 | 86 | 24 | M8 | 0,074 | 28 | 20 | 36 | 8 | 17 | 1 | 15 | 06652-108X15 | ab 28,71 € |
|
10104378 (06622-02) |
10 | 50 | 88 | 24 | M8 | 0,093 | 32 | 20 | 40 | 10 | 19 | 2 | 15 | 06652-108X15 | ab 30,10 € |
|
10104379 (06622-03) |
12 | 50 | 90 | 24 | M8 | 0,118 | 36 | 20 | 44 | 12 | 21 | 3 | 15 | 06652-108X15 | ab 34,37 € |
|
10104380 (06622-04) |
16 | 75 | 127,2 | 35,6 | M10 | 0,262 | 45 | 24 | 56 | 16 | 27 | 4 | 20 | 06652-210X20 | ab 43,81 € |
