Produktnummer:
10105940
Herstellernummer:
06960-10013
Hersteller:
Norelem

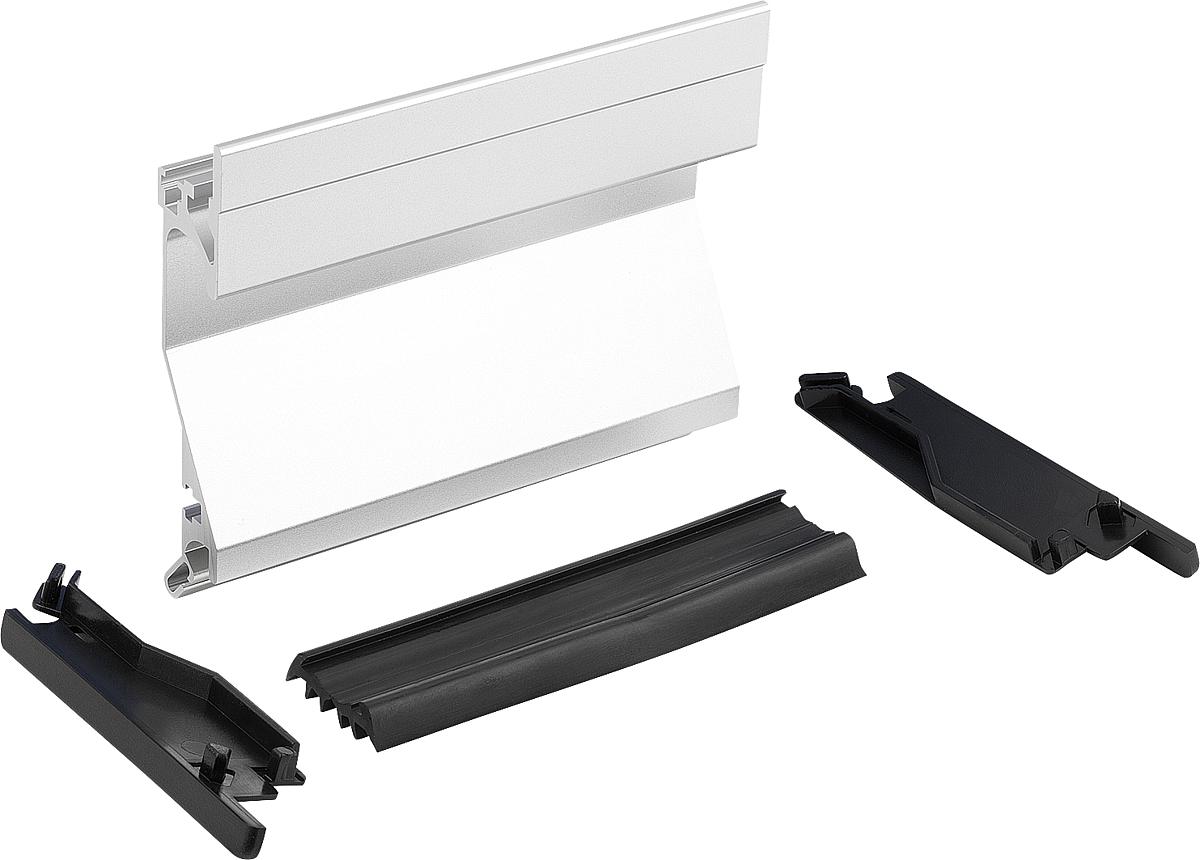

Norelem 06960-10013 SCHALENGRIFF FORM A, L=100, NATURFARBEN ELOXIERT
Ausführung:
Griffschale naturfarben eloxiert
Form:
A
Gewicht ca. kg:
0,107
L:
100
Montageöffnung:
104 x 73
Tragkraft (N):
500
Produktnummer:
10105940

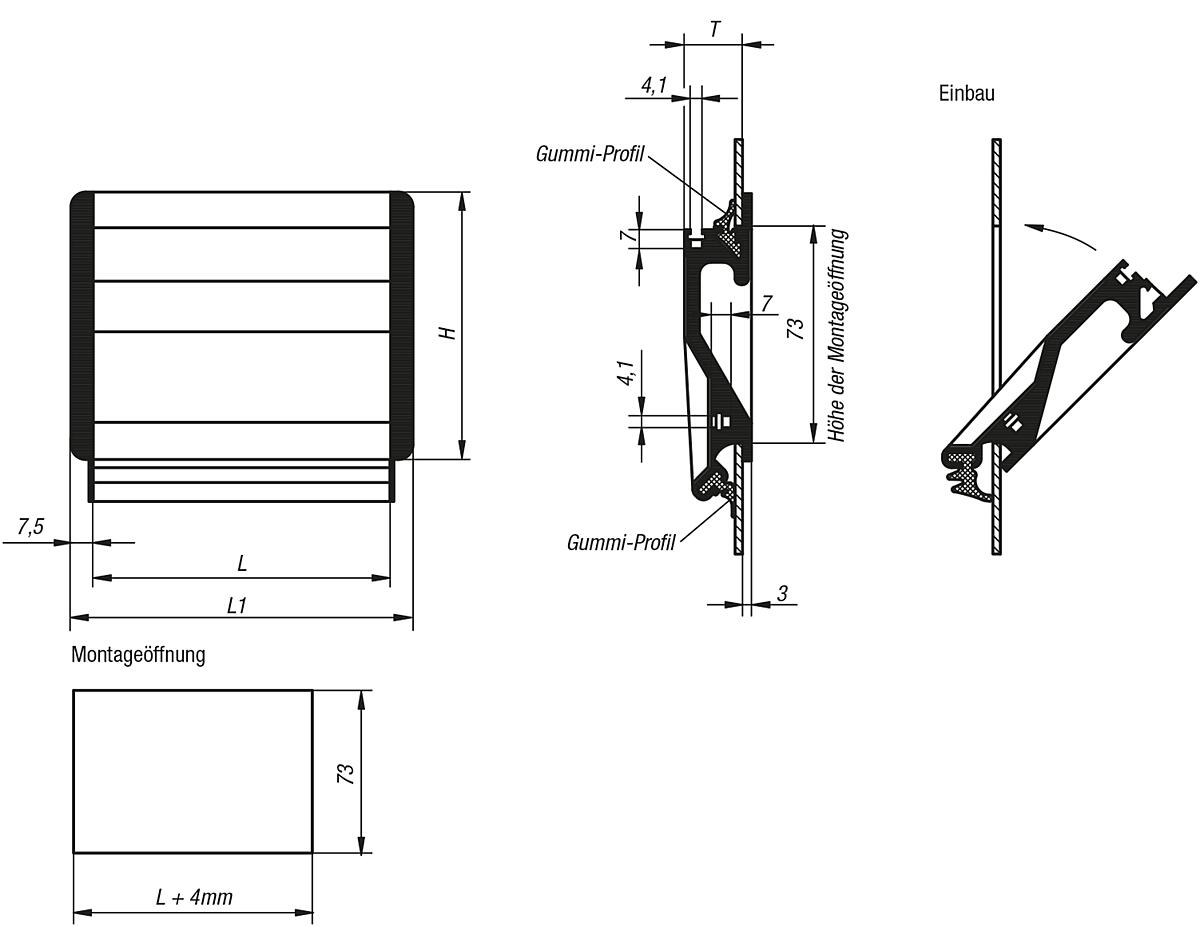

NLM 06960_A Schalengriffe, Form A
Beschreibung
Werkstoff:
Griffschale aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form A Befestigung durch Gummiprofil.
Ausführung:
Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Schalengriffe Form A können ohne Schraubbefestigung für Blechstärken von 1-2,5 mm verwendet werden. Dabei gewährleisten 2 eingezogene Gummiprofile für absolute Einbausicherheit.
Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Griffschale aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form A Befestigung durch Gummiprofil.
Ausführung:
Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Schalengriffe Form A können ohne Schraubbefestigung für Blechstärken von 1-2,5 mm verwendet werden. Dabei gewährleisten 2 eingezogene Gummiprofile für absolute Einbausicherheit.
Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Eigenschaften
| Ausführung: | Griffschale naturfarben eloxiert |
|---|---|
| Form: | A |
| Gewicht ca. kg: | 0,107 |
| L: | 100 |
| Montageöffnung: | 104 x 73 |
| Tragkraft (N): | 500 |
Dokumente
1
| Variante | Ausführung | Form | Gewicht ca. kg | L | Montageöffnung | Tragkraft (N) | Preis |
|---|---|---|---|---|---|---|---|
|
10105940 (06960-10013) |
Griffschale naturfarben eloxiert | A | 0,107 | 100 | 104 x 73 | 500 | ab 13,34 € |
|
10105941 (06960-11813) |
Griffschale naturfarben eloxiert | A | 0,126 | 118 | 122 x 73 | 500 | ab 14,35 € |
|
10105937 (06960-10011) |
Griffschale schwarz eloxiert | A | 0,107 | 100 | 104 x 73 | 500 | ab 14,48 € |
|
10105938 (06960-11811) |
Griffschale schwarz eloxiert | A | 0,126 | 118 | 122 x 73 | 500 | ab 15,77 € |
|
10105942 (06960-16713) |
Griffschale naturfarben eloxiert | A | 0,178 | 167 | 171 x 73 | 500 | ab 17,65 € |
|
10105939 (06960-16711) |
Griffschale schwarz eloxiert | A | 0,178 | 167 | 171 x 73 | 500 | ab 19,78 € |
