Produktnummer:
10105946
Herstellernummer:
06960-10023
Hersteller:
Norelem

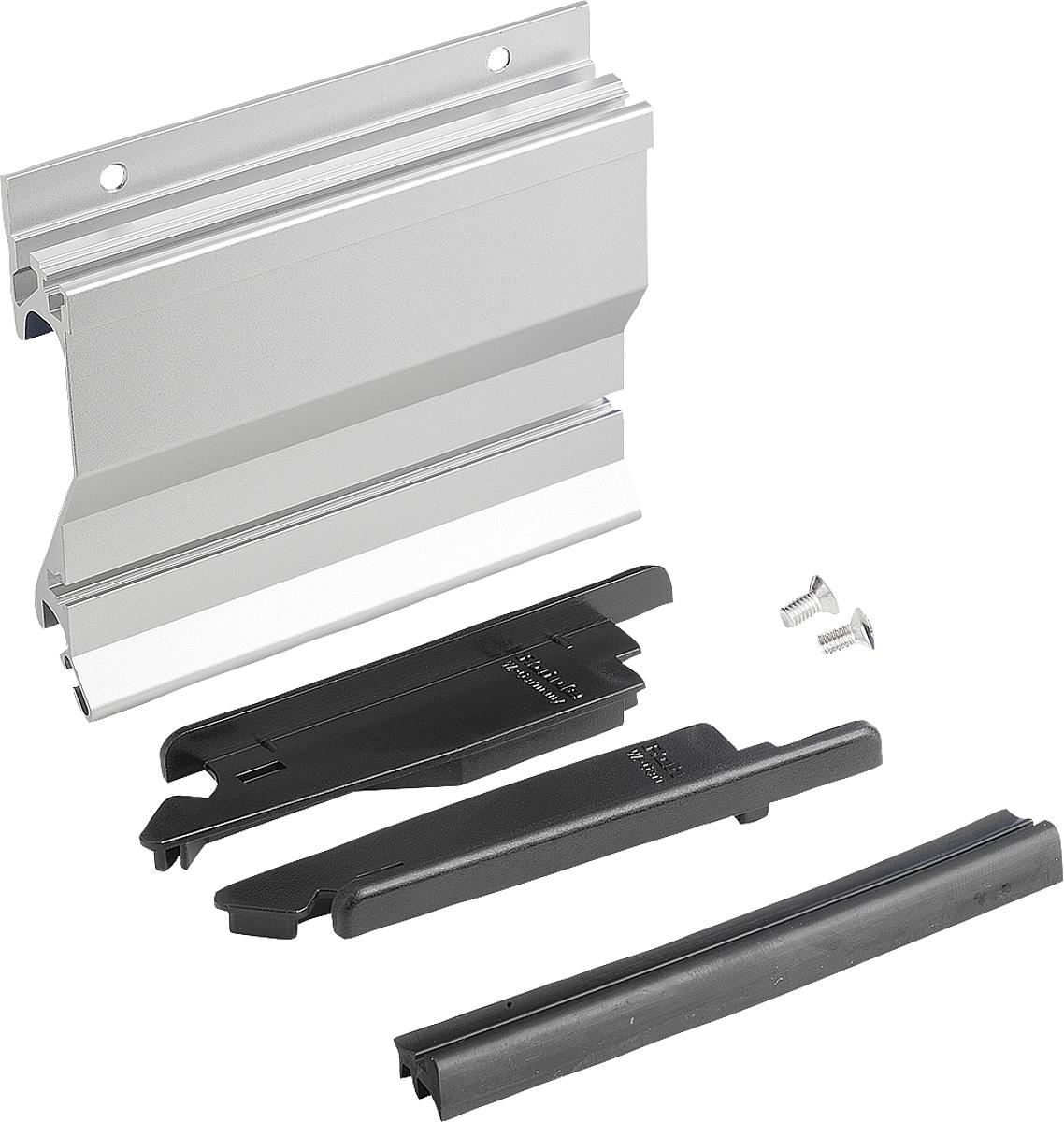

Norelem 06960-10023 SCHALENGRIFF FORM B, L=100, NATURFARBEN ELOXIERT
L:
100
Produktnummer:
10105946
NLM 06960_B Schalengriffe, Form B
Beschreibung
Werkstoff:
Griffschale aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:
Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Schalengriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.

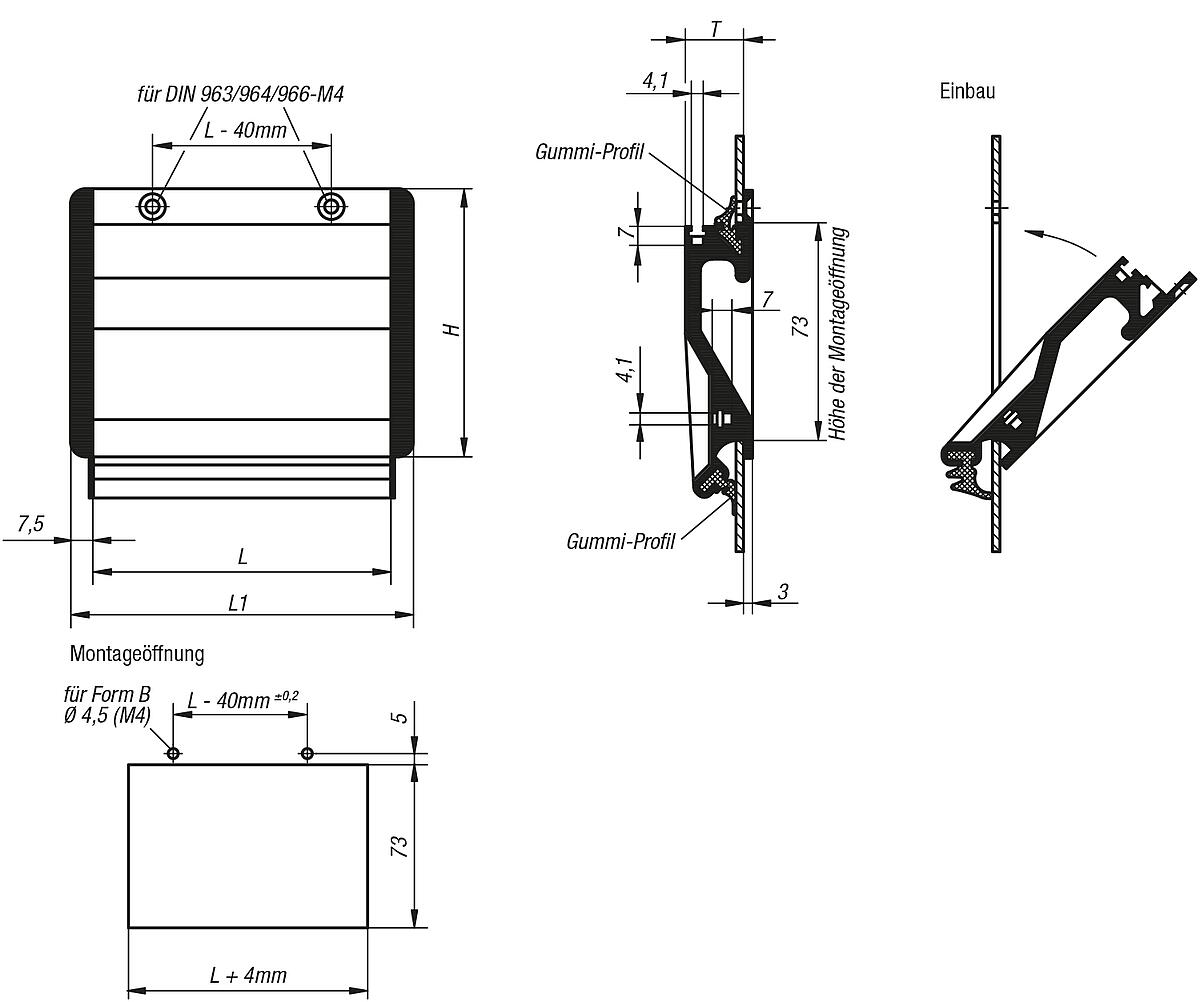

Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Griffschale aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:
Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Schalengriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Eigenschaften
| Ausführung: | Griffschale naturfarben eloxiert |
|---|---|
| Form: | B |
| Gewicht ca. kg: | 0,107 |
| L: | 100 |
| Montageöffnung: | 104 x 73 |
| Tragkraft (N): | 500 |
Dokumente
1
| Variante | L | Preis |
|---|---|---|
|
10105946 (06960-10023) |
100 | ab 17,20 € |
|
10105947 (06960-11823) |
118 | ab 18,09 € |
|
10105943 (06960-10021) |
100 | ab 18,31 € |
|
10105944 (06960-11821) |
118 | ab 19,39 € |
|
10105948 (06960-16723) |
167 | ab 21,57 € |
|
10105945 (06960-16721) |
167 | ab 23,66 € |
