Produktnummer:
10105957
Herstellernummer:
06961-16721
Hersteller:
Norelem

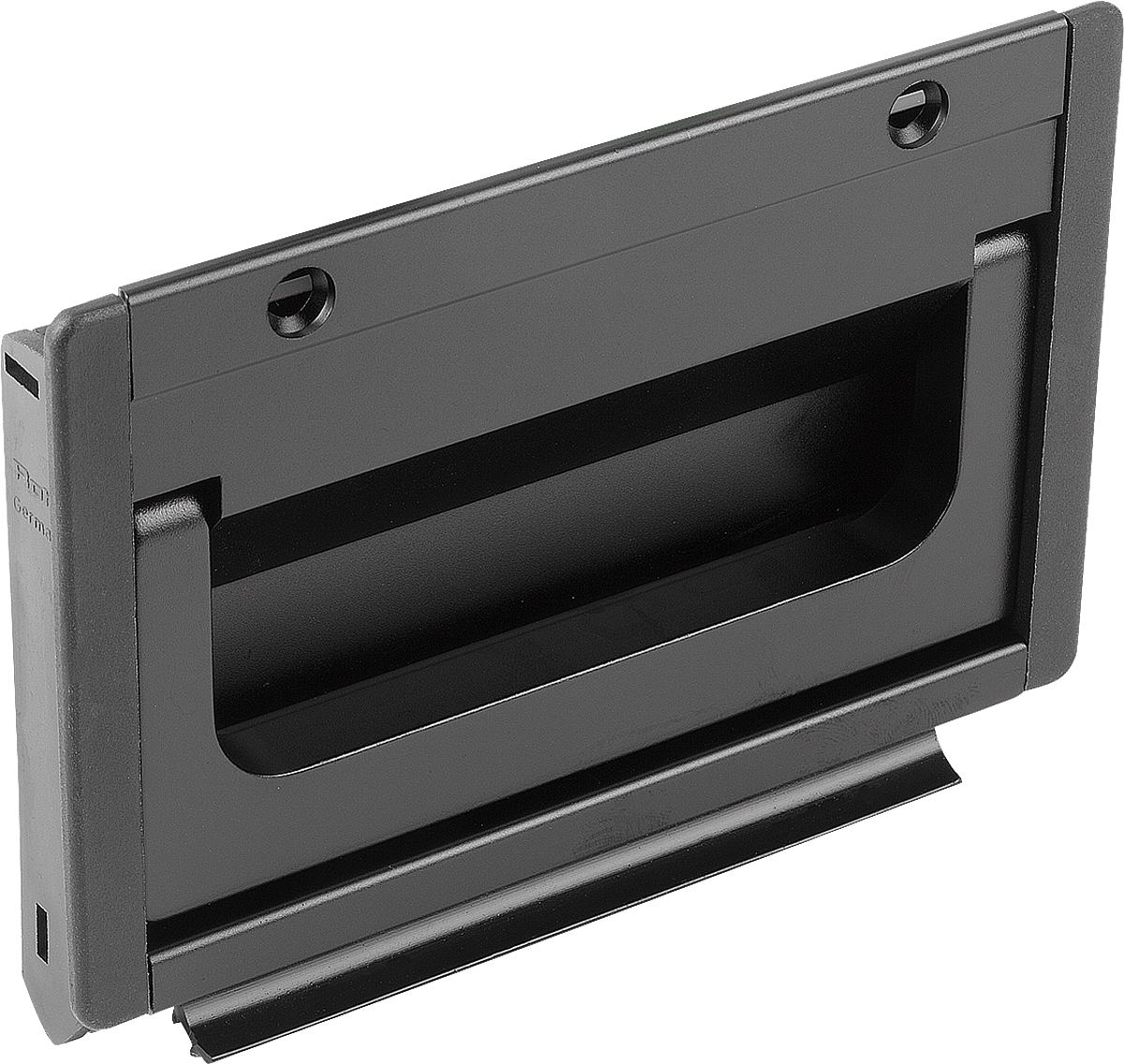

Norelem 06961-16721 PROFIL KLAPPGRIFF FORM B, L=167, SCHWARZ ELOXIERT
Ausführung:
Schale und Klappgriff schwarz eloxiert
Form:
B
Gewicht ca. kg:
0,433
L:
167
Montageöffnung:
174 x 73
Tragkraft (N):
500
Produktnummer:
10105957

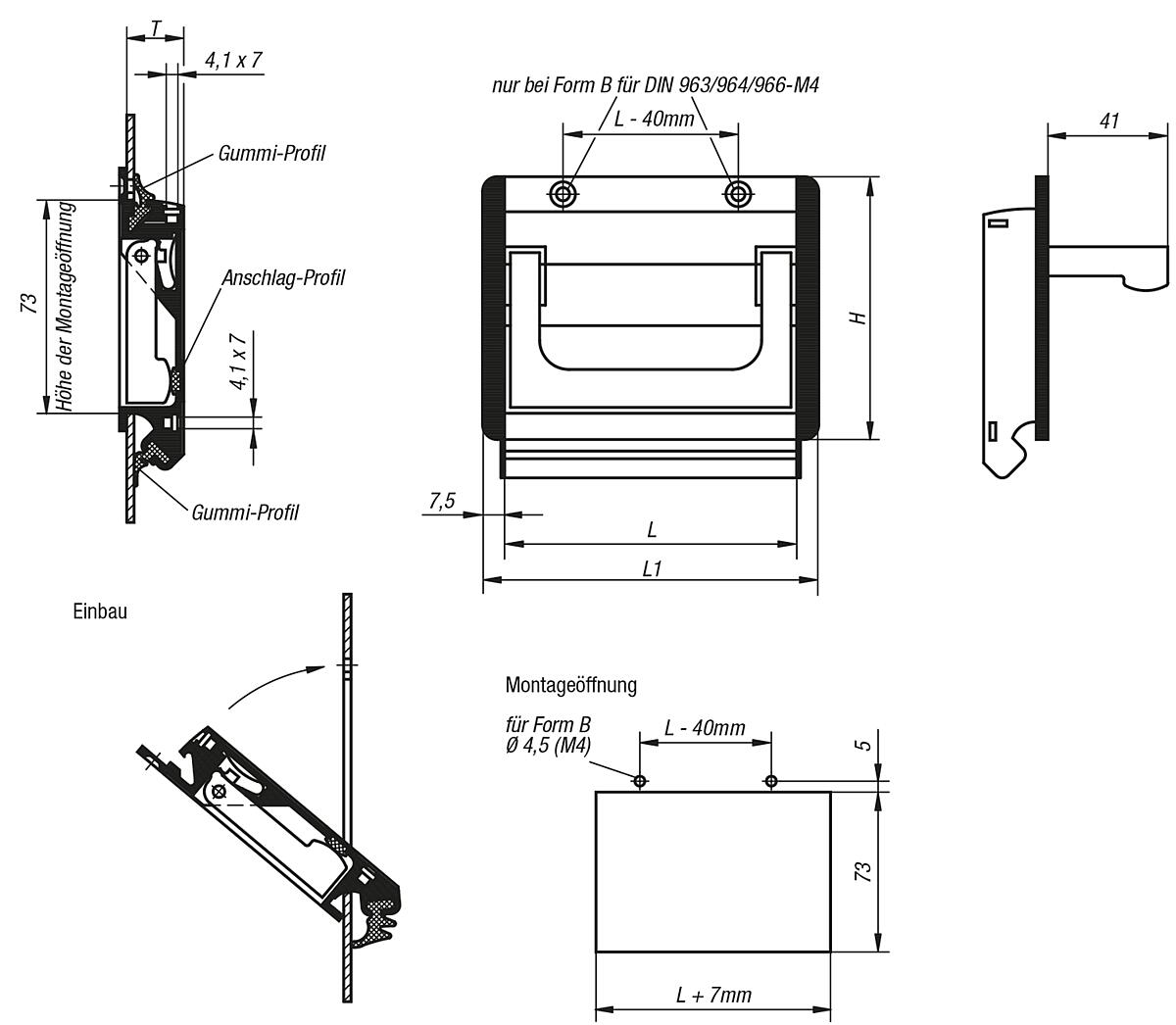

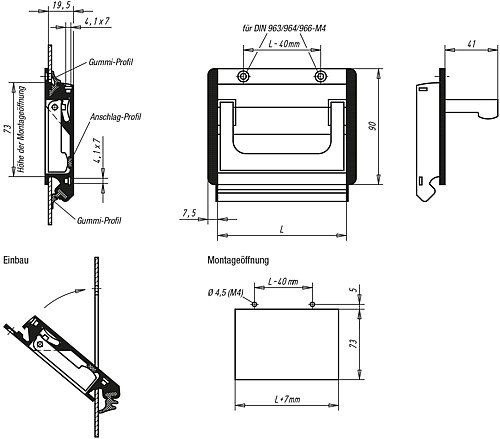

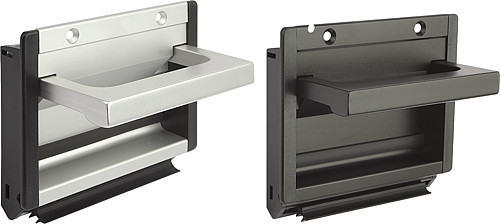

NLM 06961_B Profil Klappgriffe, Form B
Beschreibung
Werkstoff:
Griffschale und Klappgriff aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:
Griffschale und Klappgriff glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Profil-Klappgriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei Kreuznuten für M4-Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Griffschale und Klappgriff aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:
Griffschale und Klappgriff glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Profil-Klappgriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei Kreuznuten für M4-Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Eigenschaften
| Ausführung: | Schale und Klappgriff schwarz eloxiert |
|---|---|
| Form: | B |
| Gewicht ca. kg: | 0,433 |
| L: | 167 |
| Montageöffnung: | 174 x 73 |
| Tragkraft (N): | 500 |
Dokumente
1
| Variante | Form | L | Tragkraft (N) | Montageöffnung | Gewicht ca. kg | Ausführung | Preis |
|---|---|---|---|---|---|---|---|
|
10105958 (06961-10023) |
B | 100 | 500 | 107 x 73 | 0,273 | Schale und Klappgriff naturfarben eloxiert | ab 51,77 € |
|
10105955 (06961-10021) |
B | 100 | 500 | 107 x 73 | 0,273 | Schale und Klappgriff schwarz eloxiert | ab 53,08 € |
|
10105959 (06961-11823) |
B | 118 | 500 | 125 x 73 | 0,320 | Schale und Klappgriff naturfarben eloxiert | ab 54,10 € |
|
10105956 (06961-11821) |
B | 118 | 500 | 125 x 73 | 0,320 | Schale und Klappgriff schwarz eloxiert | ab 55,61 € |
|
10105960 (06961-16723) |
B | 167 | 500 | 174 x 73 | 0,433 | Schale und Klappgriff naturfarben eloxiert | ab 60,97 € |
|
10105957 (06961-16721) |
B | 167 | 500 | 174 x 73 | 0,433 | Schale und Klappgriff schwarz eloxiert | ab 62,76 € |
